DC-DC Laboratoraggregat 30V 4A Step Up/Down – Full kontroll över spänning och ström i ett kompakt format

Arbetar du med elektronikprojekt där du behöver olika spänningsnivåer under testfaserna? Eller vill du kunna driva kretsar med varierande krav utan att behöva byta strömkälla hela tiden? Denna DC-DC buck-boost-omvandlare ger dig full kontroll med en utspänning mellan 0,5V och 30V och en stabil ström på 3A — allt i en kompakt modul på endast 79 mm.

Notera: En stabil kontinuerlig ström på 3A garanteras. Upp till 4A är möjligt vid användning av aktiv kylning (extern fläkt rekommenderas). Maximal effekt utan fläkt är 35W; med aktiv kylning kan upp till 50W uppnås.

Varför välja denna modell? (Fördelar):

Step Up och Step Down i samma modul — du kan både höja och sänka spänningen i förhållande till inspänningen utan extra moduler, vilket täcker behov från 0,5V till 30V.
Display med hög precision (0,01V och 0,001A) — se exakt vilken spänning och ström som levereras. Du kan även övervaka effekt (W), kapacitet (Ah) och tid (h) i realtid.
7 aktiva skyddsfunktioner — underspänning, överspänning, överström, övereffekt, överkapacitet, tidsbegränsning och övertemperatur; utgången kopplas automatiskt ifrån vid avvikelser för att skydda din utrustning.
Hög effektivitet (~88%) — mindre värmeutveckling gör att modulen håller sig sval längre. Vid 35W utan fläkt är driften stabil under normala förhållanden.
Kalibrering direkt i menyn — om din multimeter visar ett annat värde än displayen kan du enkelt finjustera spänning och ström utan externa verktyg.
Kompatibel med Arduino, Raspberry Pi och 3,3V–5V-kretsar — ställ in rätt spänning innan du ansluter för att undvika skador på känsliga komponenter.

Tekniska detaljer och prestanda

Modulen accepterar en inspänning mellan 5V och 30V DC, men för att nå maximal effekt krävs minst 8V på ingången. Vid 5V begränsas effekten till cirka 15W. Tack vare buck-boost-topologin kan modulen arbeta oavsett om den önskade utspänningen är lägre eller högre än inspänningen. Underspänningsskyddet (LUP) är fabriksinställt på 4,8V: om strömkällan sviktar bryts utgången automatiskt för att förhindra problem.

Parameter	Värde / Detalj
Inspänning	5,0 – 30 V DC
Utspänning	0,5 – 30 V DC, precisionsjusterbar
Utström	3A kontinuerligt; upp till 4A med aktiv kylning
Uteffekt	35W (passiv kylning) / upp till 50W (extern fläkt)
Upplösning spänning	0,01 V
Upplösning ström	0,001 A
Verkningsgrad	~88%
Inbyggda skydd	Underspänning (LUP), överspänning (OUP), överström (OCP), övereffekt (OPP), överkapacitet (OAP), tidsbegränsning (OHP), övertemperatur (OTP)
Omvandlartyp	DC-DC Step Up / Step Down (Buck-Boost)

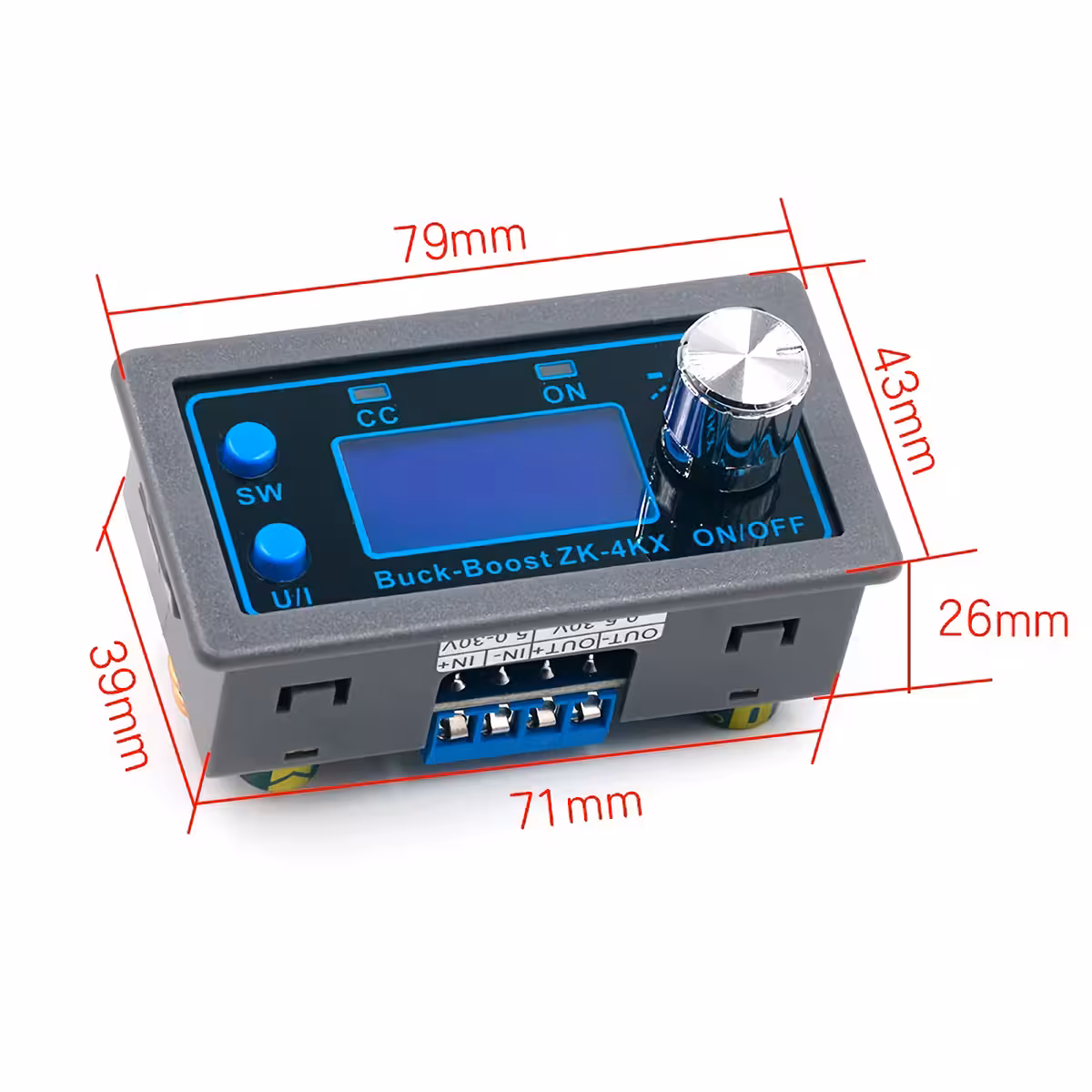

Mått	79 × 43 × 26 mm

Instruktioner för användning

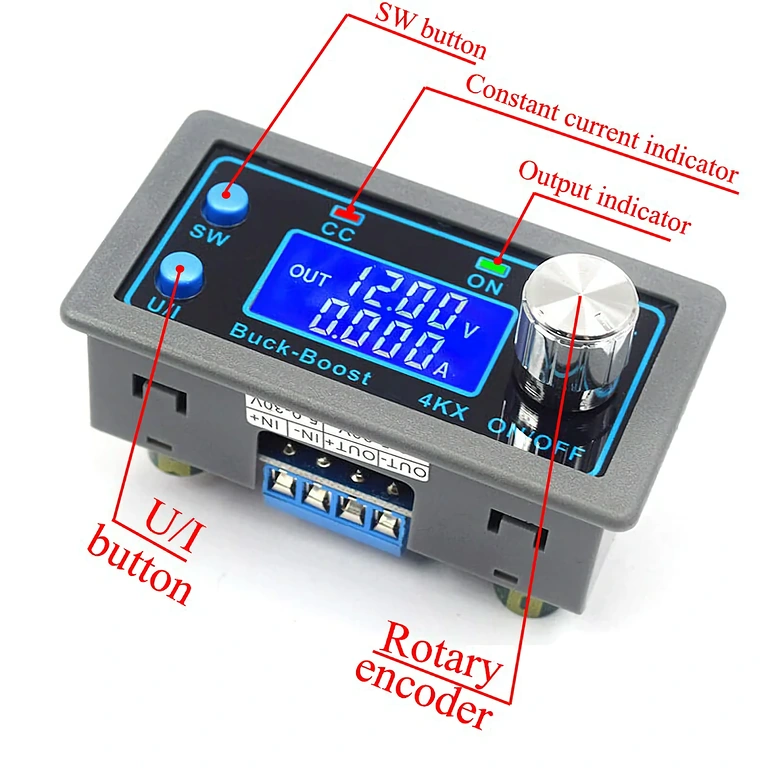

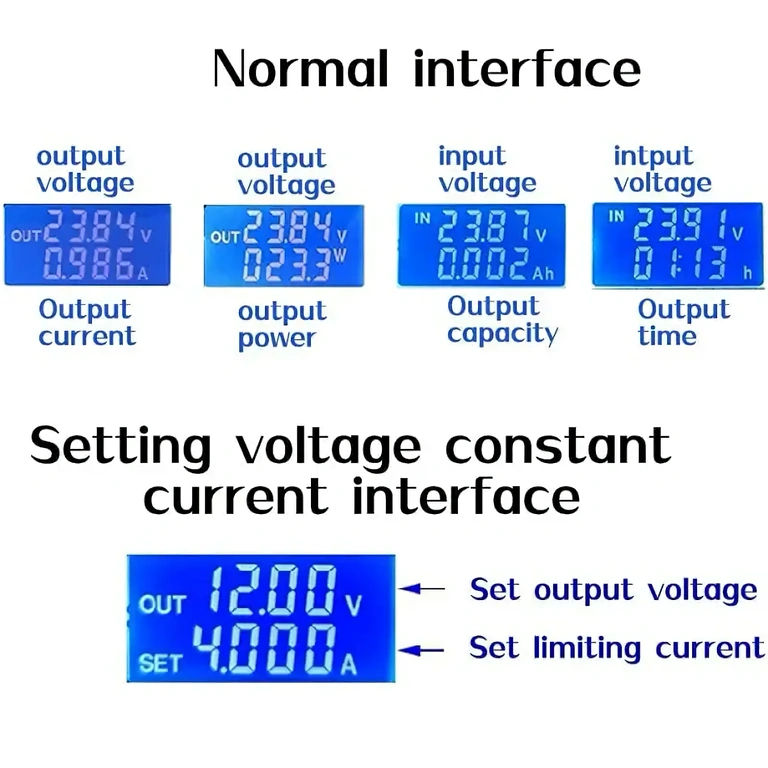

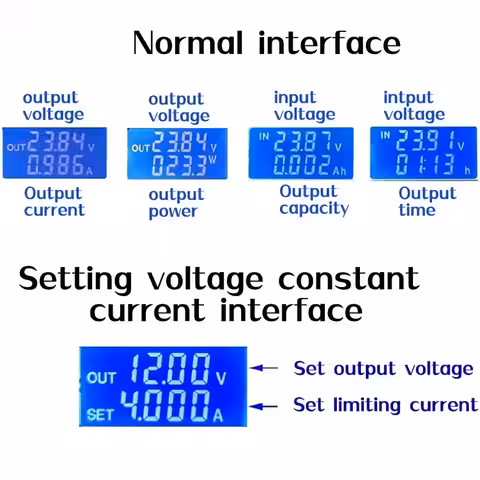

Växla visningsläge: I normalläge, tryck på SW-knappen för att växla mellan spänning (V), ström (A), effekt (W), kapacitet (Ah) och tid (h). Håll in SW för att växla mellan visning av inspänning (IN) och utspänning (OUT).
Ställa in utspänning: Tryck på U/I för att gå till spänningsinställningen. Den aktiva siffran blinkar. Vrid på ratten för att justera värdet. Tryck kort på ratten för att byta siffra. Tryck två gånger på U/I eller vänta 10 sekunder för att spara och avsluta.
Ställa in max strömstyrka: Från normalläge, tryck på U/I för att komma åt inställningen för max utström. Justera värdet med ratten på samma sätt som för spänningen.
Konfigurera startläge (ON/OFF): Håll in U/I för att välja om modulen ska vara aktiverad (OPEN ON) eller avstängd (OPEN OFF) vid uppstart.
Konfigurera skyddsgränser: Håll in U/I för att nå menyn för skyddsfunktioner. Använd SW för att välja önskat skydd: LUP, OUP, OCP, OPP, OAP, OHP eller OTP. Justera tröskelvärden och aktivera/inaktivera individuellt.
Kalibrering: Tryck på U/I för att nå kalibreringsläget (CAL). Här kan du kalibrera in- och utspänning samt ström mot en referensmultimeter för högsta möjliga noggrannhet.

Detta ingår

1 × DC-DC Step Up/Down-omvandlare 30V 4A

Vanliga frågor

Kan jag använda denna som strömförsörjning till Arduino eller Raspberry Pi?

Ja, absolut. Modulen levererar stabil spänning mellan 0,5V och 30V, inklusive 3,3V och 5V. Ställ in rätt spänning innan du ansluter din enhet för att undvika överspänning.

Måste jag använda en kylfläkt?

Nej, inte vid normal användning. Vid belastning under 35W och 3A räcker passiv kylning. Om du kör 4A eller hög belastning under längre tid bör du addera en extern fläkt, annars kommer temperaturskyddet (OTP) att stänga av utgången.

Fungerar den som både Step-Up och Step-Down?

Ja, buck-boost-topologin gör att den kan både höja och sänka spänningen. Från en 12V-källa kan du exempelvis få ut både 5V och 24V utan att byta modul.
