Inverter-modul 12V–220V 150W: 9 konfigurerbara utspänningar i ett kompakt format
Behöver du variabel växelspänning för dina DIY-projekt, direkt från bilbatteriet eller en labbaggregat? Denna 150W inverter-modul ger dig precis det – utan behov av extra komponenter eller komplex hårdvarumodifiering. Du väljer enkelt önskad spänning genom att koppla om utgångspinnarna.
Observera: Detta är en inverter med fyrkantsvåg (Square Wave), inte ren sinusvåg. Den rekommenderas därför inte för Hi-Fi-ljudutrustning, elmotorer eller precisionsinstrument. För känsligare applikationer kan inställningarna för 175V–200V delvis kompensera för distorsionen jämfört med en ren sinusvåg.
Varför välja denna modell? (Huvudfördelar):
- 9 valbara utspänningar — från 20V till 220V AC, väljs enkelt via V0–V5-pinnarna utan extra komponenter
- Kompakt design — endast 5,8 × 5,8 × 2,8 cm, vilket gör den enkel att bygga in i egna chassin eller fordonsprojekt
- Direkt kompatibel med bilbatteri — 12V DC-ingång, redo att användas direkt
- 150W märkeffekt — tillräckligt för glödlampor, värmeelement och enklare laddare
- Hög switchfrekvens (~20KHz) — ligger över det hörbara spektrumet för tyst drift
- Perfekt för snabb prototypframtagning — konfigurera spänningen på några sekunder enligt kopplingsschemat
Detaljer och prestanda
Modulens hjärta är en högfrekvenstransformator (~20KHz) som effektivt omvandlar 12V DC till växelspänning, vilket möjliggör en extremt kompakt storlek jämfört med traditionella 50Hz-inverters. Utspänningen väljs genom att kombinera pinnarna V0, V2, V3, V4, V5 — varje kombination ger en specifik spänning mellan 20V och 220V AC.
Viktigt att notera: Standard digitala multimetrar kan visa felaktiga värden vid höga switchfrekvenser. För exakta mätningar rekommenderar vi att du använder en analog multimeter för stabila och korrekta avläsningar.
| Parameter | Värde / Detalj |
|---|---|
| Ingångsspänning | 12V DC |
| Märkeffekt | 150W |
| Vågform | Fyrkantsvåg (Square Wave) |
| Switchfrekvens | ~20KHz |
| Tillgängliga utspänningar | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |

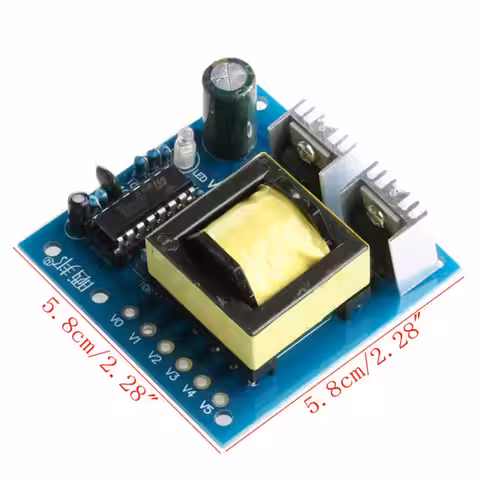

| Mått | 5,8 × 5,8 × 2,8 cm |
| Rekommenderade applikationer | DIY-projekt, glödlampor, enkla laddare, resistiva laster |
| Ej rekommenderat för | Elmotorer, Hi-Fi-ljud, precisionsutrustning |
Instruktioner för konfiguration och användning
- Anslut 12V DC till modulens ingångspinnar — var noga med att följa polaritetsmarkeringarna på kretskortet.

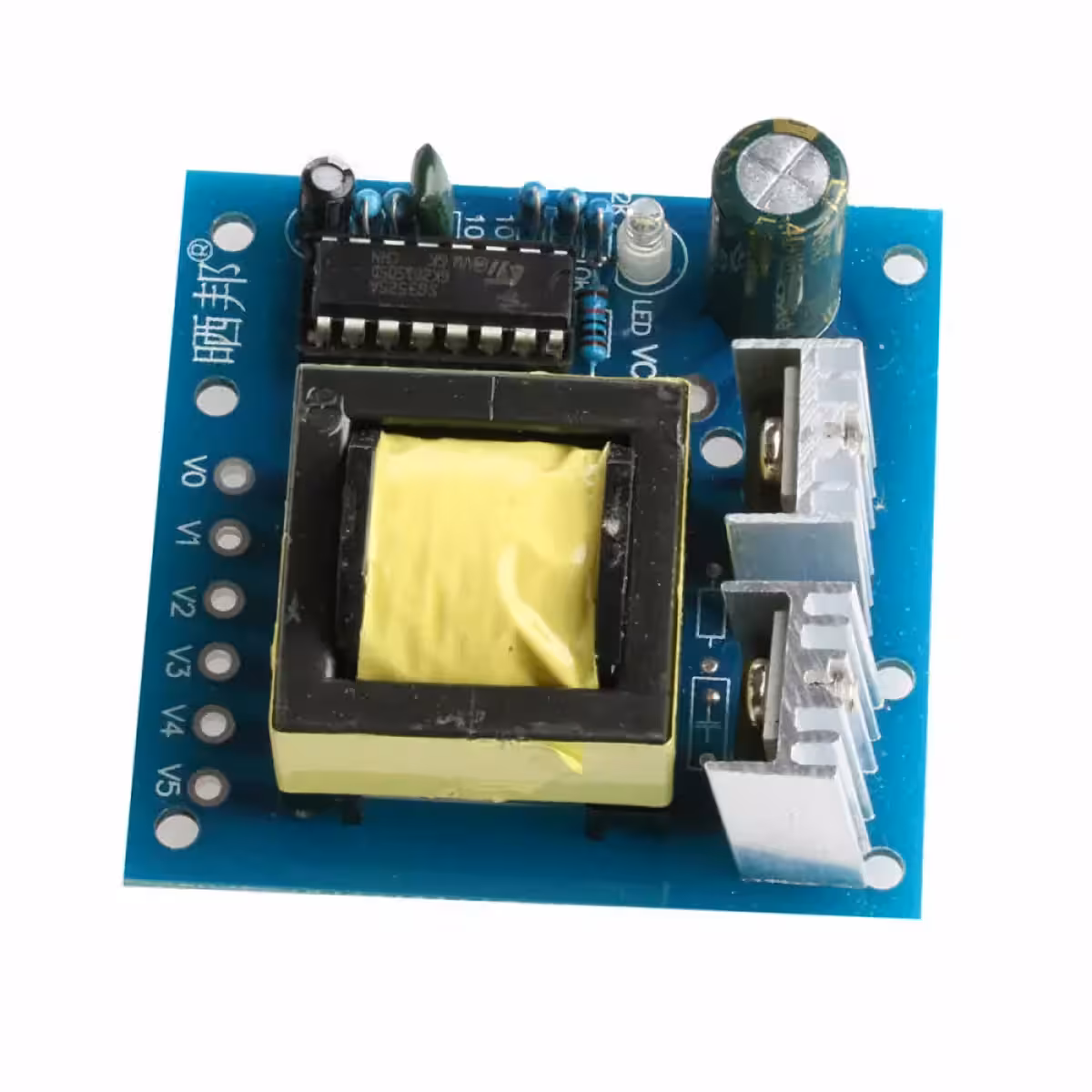

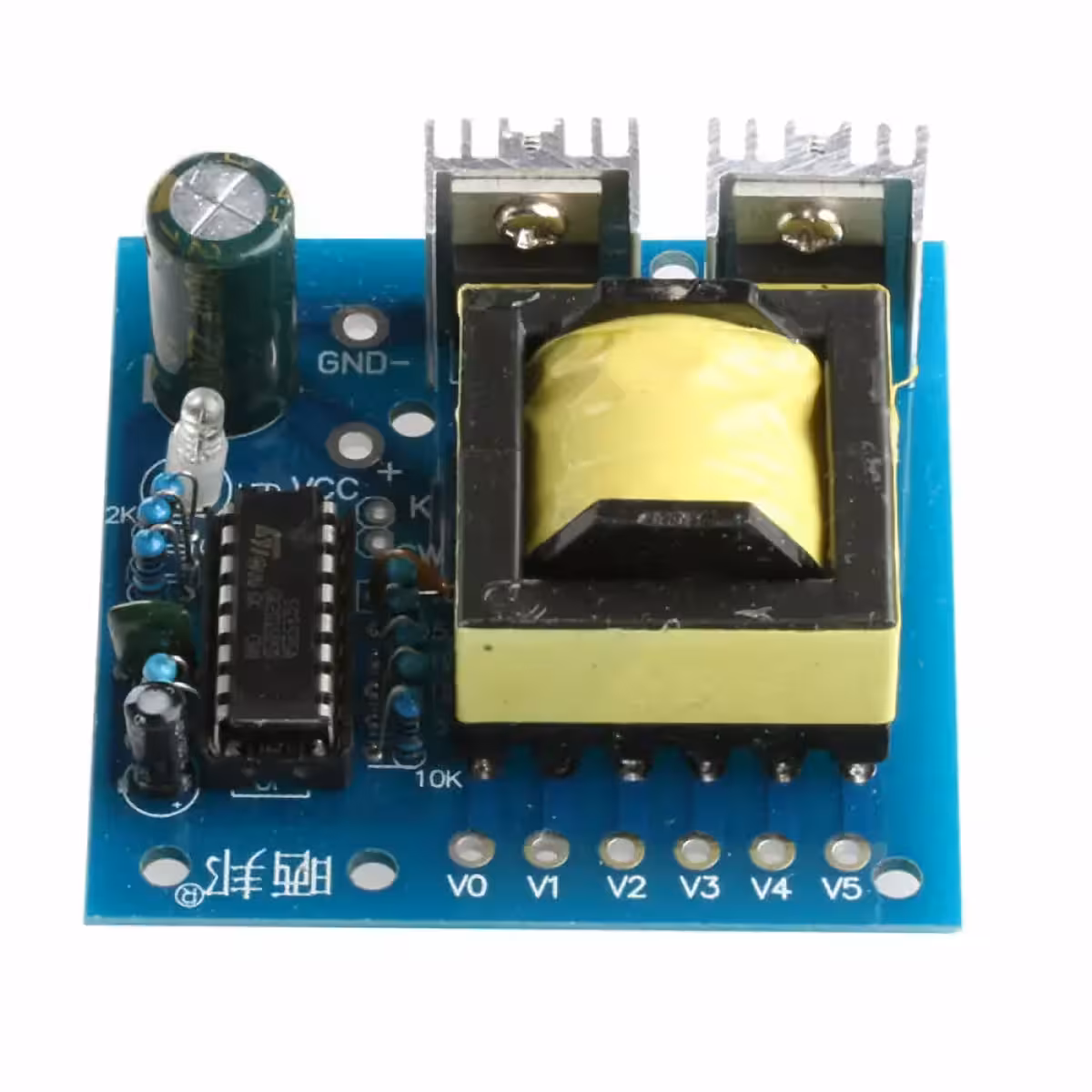

- Identifiera utgångspinnarna V0, V2, V3, V4, V5 enligt märkningen på modulen.

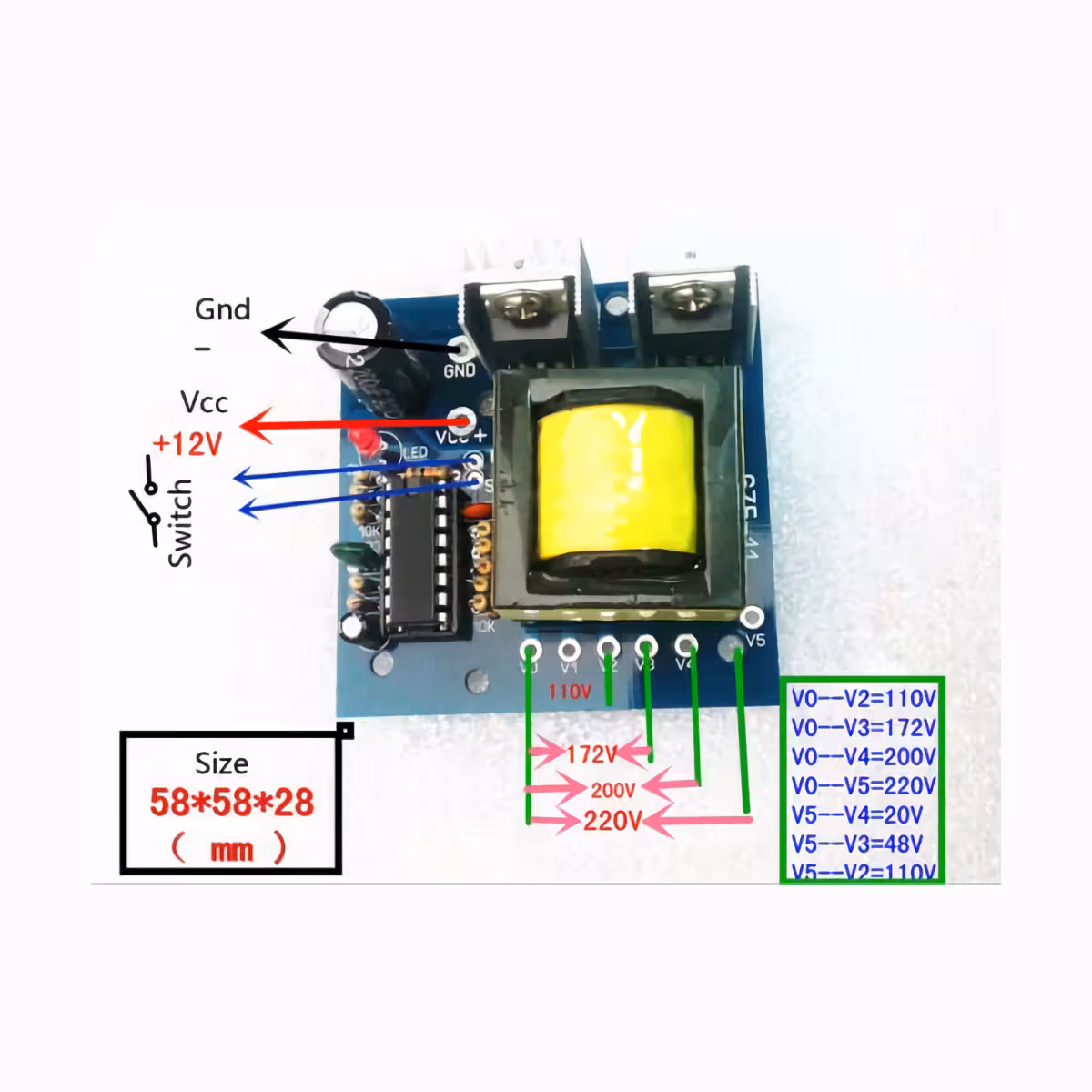

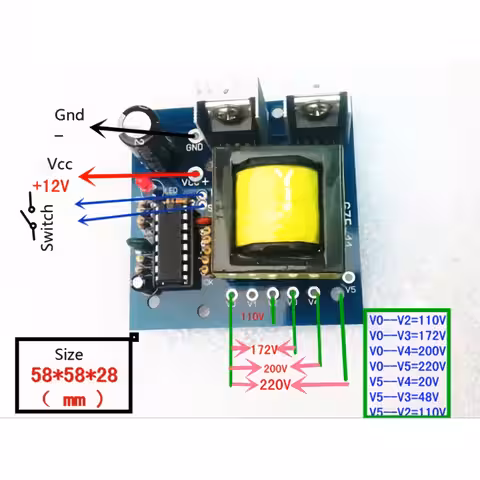

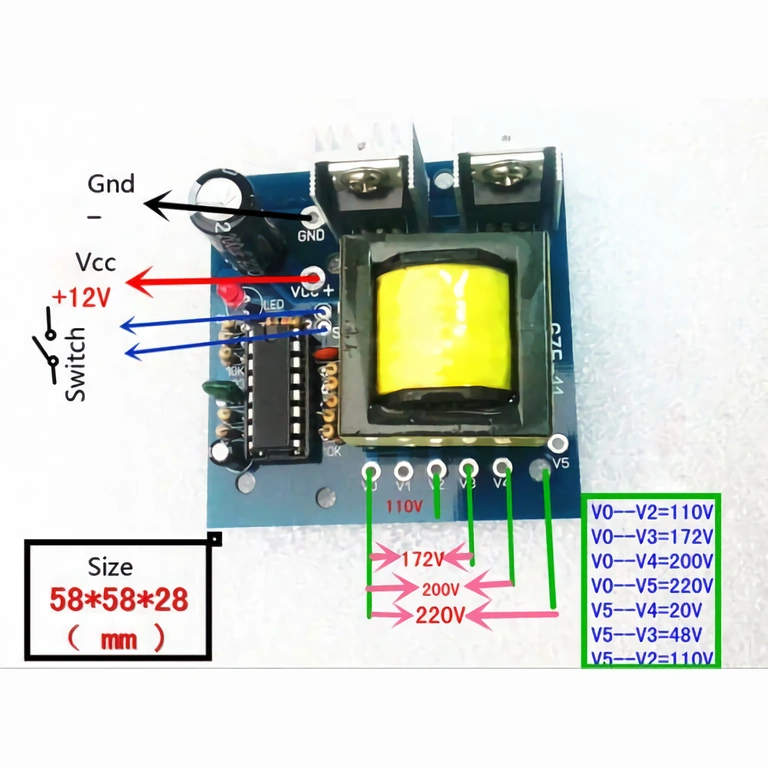

- Välj önskad spänning genom att koppla ihop rätt pinnar:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Anslut din last till de valda utgångspinnarna och kontrollera spänningen med en analog multimeter för högsta precision.
- Överskrid aldrig 150W total effekt — vi rekommenderar att du monterar en extern säkring på matningsledningen för extra skydd.
Paketets innehåll
- 1 × Inverter-modul 12V–220V 150W (Fyrkantsvåg)
Vanliga frågor
Kan jag driva en laptop eller TV med denna modul?
Nej. Laptops och TV-apparater kräver ren eller modifierad sinusvåg. Fyrkantsvågen från denna modul är endast lämplig för enkla resistiva laster såsom glödlampor, värmeelement och enklare laddare.
Varför visar min digitala multimeter fel spänning?
Den höga switchfrekvensen (~20KHz) stör mätningen i vanliga digitala multimetrar. Använd en analog mätare för att få korrekta och stabila värden.
Kan jag ansluta modulen direkt till ett bilbatteri?
Ja, modulen är konstruerad för 12V DC-matning, vilket gör bilbatteriet till en idealisk strömkälla. Säkerställ att lasten inte överstiger 150W och använd alltid en säkring på strömkabeln.
Vilken konfiguration rekommenderas för känsligare laster?
Använd konfigurationerna V0–V3 (175V) eller V0–V4 (200V). Dessa spänningsnivåer kan i vissa fall minska belastningen jämfört med full 220V-fyrkantsvåg.
Har modulen inbyggt överbelastningsskydd?
Nej, modulen saknar dedikerat skyddskretskort. Det är användarens ansvar att inte överskrida 150W och att alltid installera en extern säkring i kretsen.
