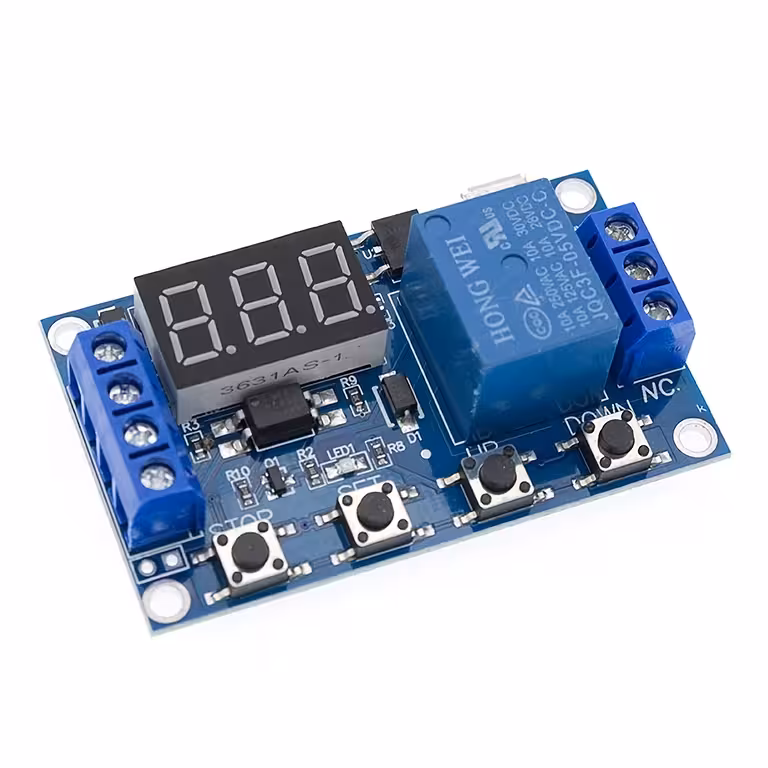

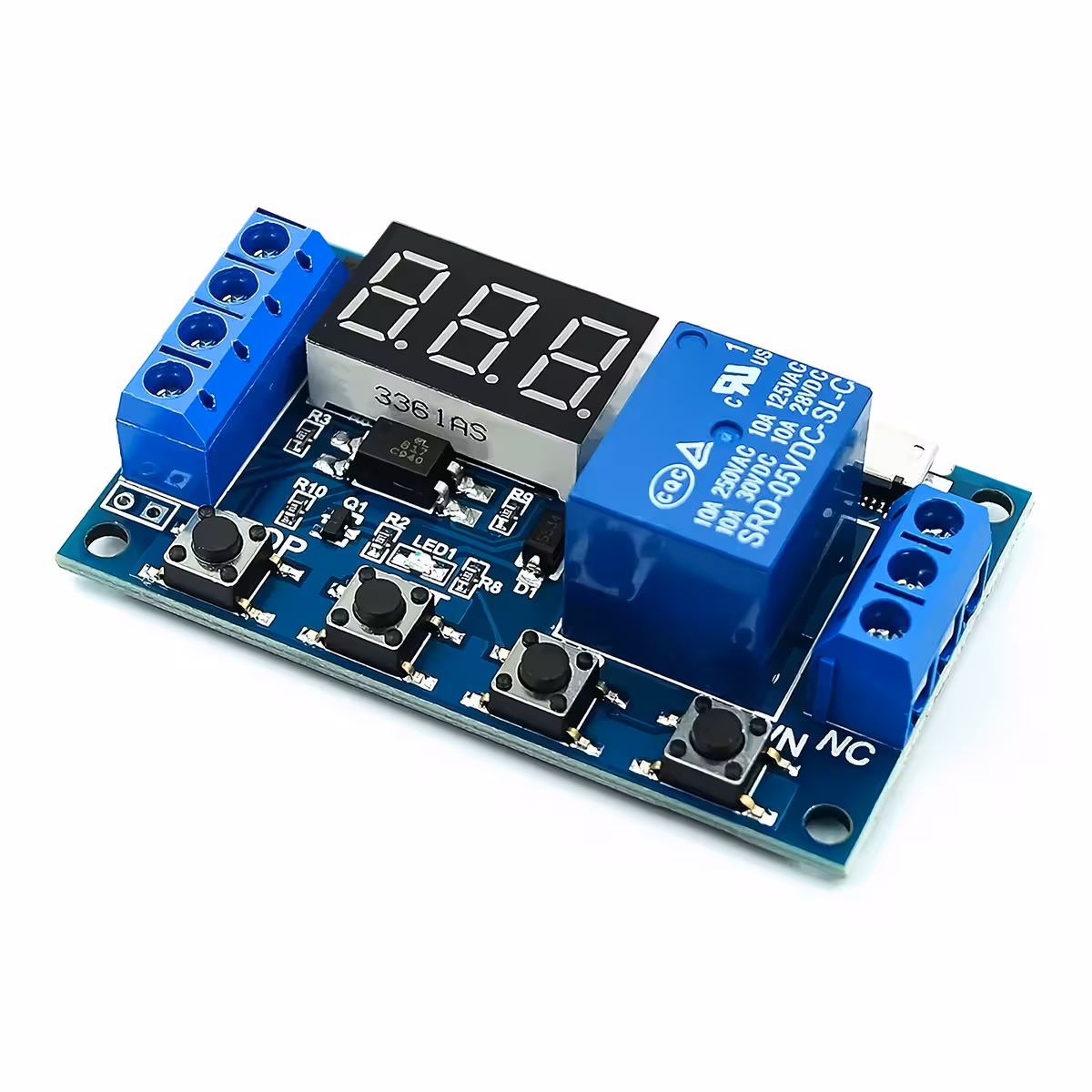

Programerbart tidsrelä med display — exakt styrning från 0,1 sekunder till 999 minuter
Behöver du starta en pump med exakt 30 sekunders fördröjning, cykla en fläkt med fasta intervaller eller trigga en signal med specifik varaktighet från en Arduino? Utan ett dedikerat tidsrelä landar man ofta i krångliga nödlösningar som inte håller i längden. Detta programmerbara tidsrelä med inbyggd display löser uppgiften smidigt med fyra konfigurerbara lägen och ett tidsintervall från 0,1 sekunder upp till 999 minuter.
Observera: Reläets kontakter är passiva och exponerade. Inkoppling till 220VAC-spänning ska utföras av behörig personal.
Varför välja denna modell? (Viktiga fördelar):
- Optoisolering — styrkretsen och effektkretsen är elektriskt separerade, vilket skyddar din Arduino eller PLC mot spänningsspikar från induktiva laster.
- 4 driftlägen (P1–P4) — allt från enkla pulser till repetitiva ON/OFF-cykler med konfigurerbart antal repetitioner, helt utan behov av extern programmering.
- Valbar upplösning i tre steg — växla enkelt mellan 0,1s, 1s och 1min med ett knapptryck utan att behöva återställa övriga inställningar.
- Digital display med nedräkning — se i realtid hur mycket tid som passerat eller återstår, samt aktuell status för reläet.
- Permanent minne — alla inställningar sparas automatiskt vid strömavbrott, så att systemet är redo direkt vid omstart.
- Dubbel strömförsörjning — anslut via MicroUSB (5V) för enkel testning eller via plintar för 6–30V DC vid industriell integrering.
- Kompakt format (62 × 38 × 17 mm) — får plats i de flesta DIY-kapslingar eller kontrollpaneler utan att ta onödig plats.
Detaljer och prestanda

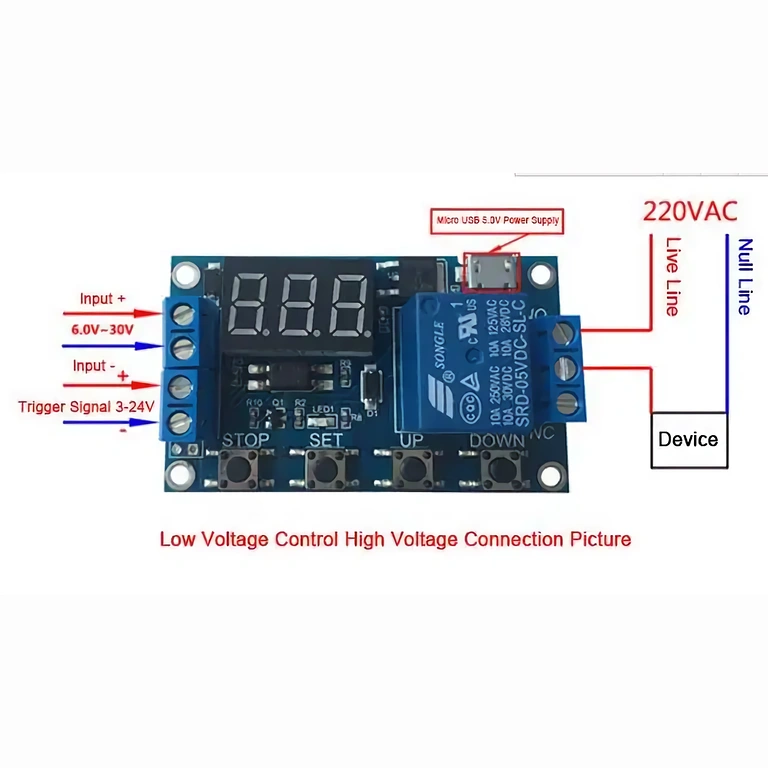

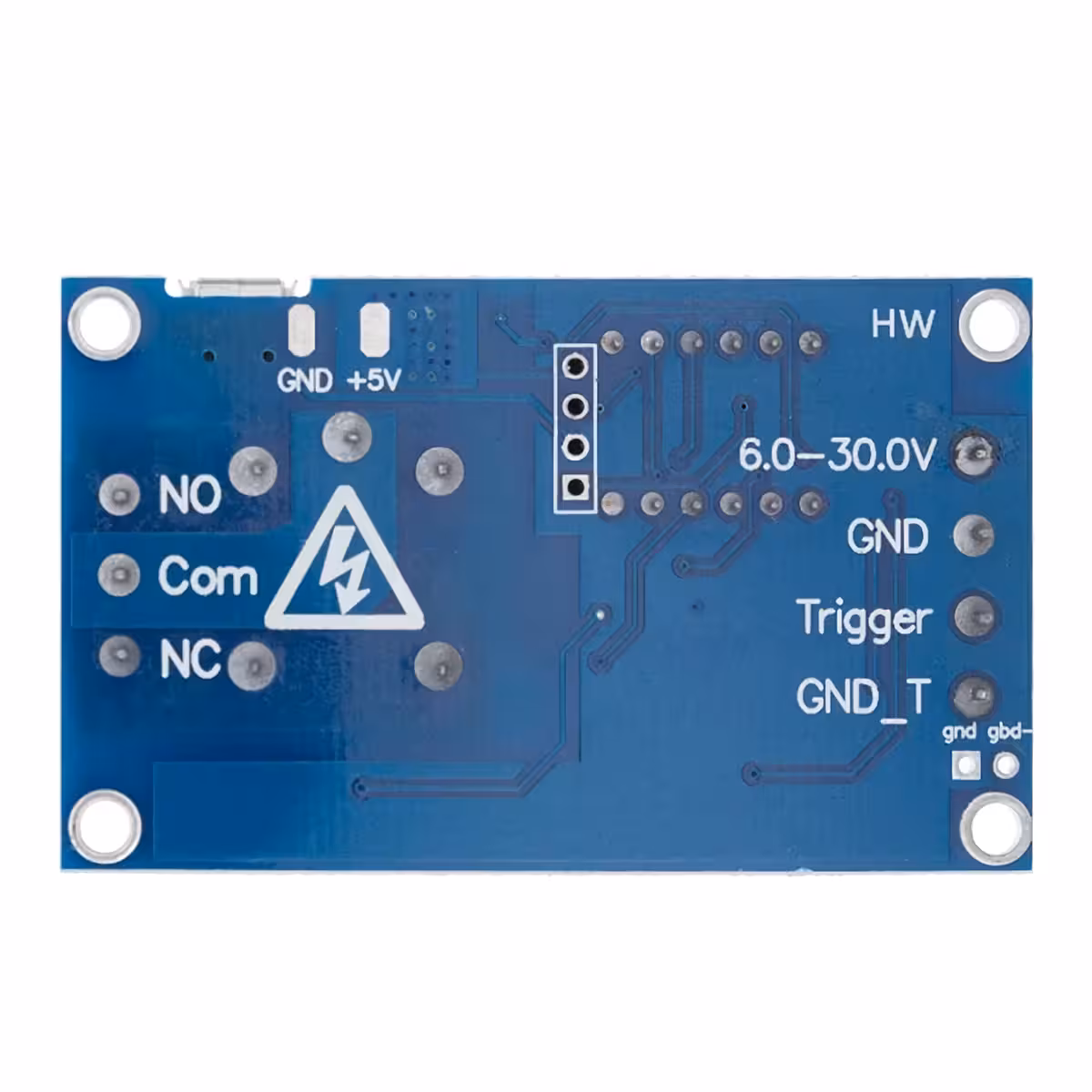

Reläet klarar laster upp till 5A vid 30V DC eller 220V AC — tillräckligt för mindre motorer, pumpar, magnetventiler eller annan utrustning. Optoisoleringen är avgörande i miljöer med mycket elektriska störningar; din mikrokontroller förblir skyddad från spänningsspikar som genereras av den kopplade lasten.
De fyra programmerbara lägena (P1–P4) täcker de flesta behov utan extern logik. Parametern LOP i P3-läget styr antalet cykler — ställ in på 0 för obegränsad körning. STOPP-knappen fungerar som en omedelbar nödstopp, oavsett var i tidsförloppet du befinner dig.
| Parameter | Värde / Detalj |
|---|---|
| Matningsspänning | 5V via MicroUSB eller 6–30V DC via plint |
| Triggersignal | High Level 3–24V DC |
| Isoleringstyp | Optokopplare |
| Maximal belastning | 5A vid 30V DC eller 220V AC |
| Tidsintervall | 0,1 s – 999 min |
| Tidsupplösning | 0,1 s / 1 s / 1 min (via decimalpunkt) |
| Driftlägen | P1 – Puls, P2 – Fördröjning, P3 – Loop ON/OFF, P4 – Hålltid |
| Display | Digital, räknar upp/ner + relästatus |
| Minne | Permanent (sparar inställningar vid strömbortfall) |
| Kontrollknappar | SET / UP / DOWN / STOP |
| Dimensioner | 62 × 38 × 17 mm |
Programmering och användning

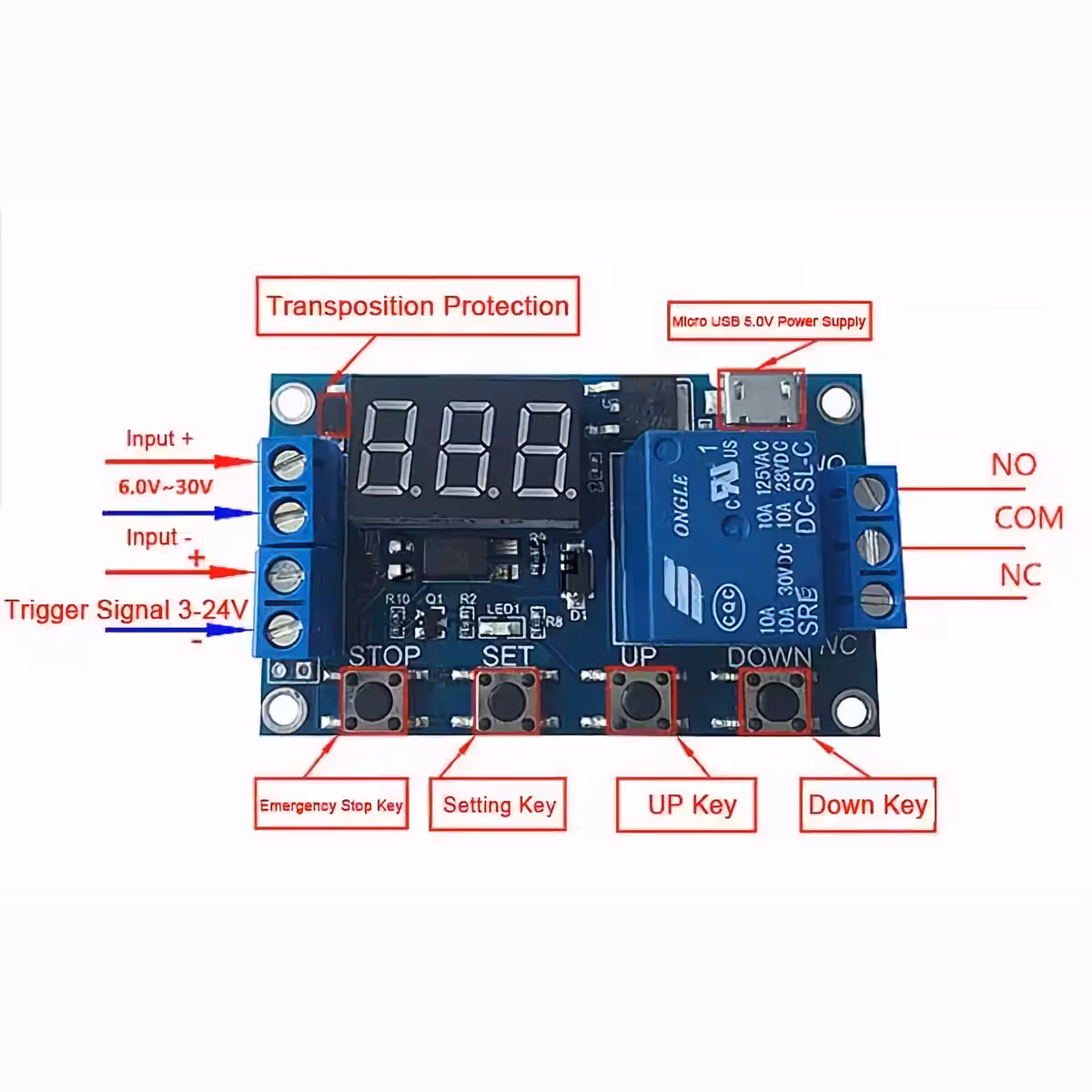

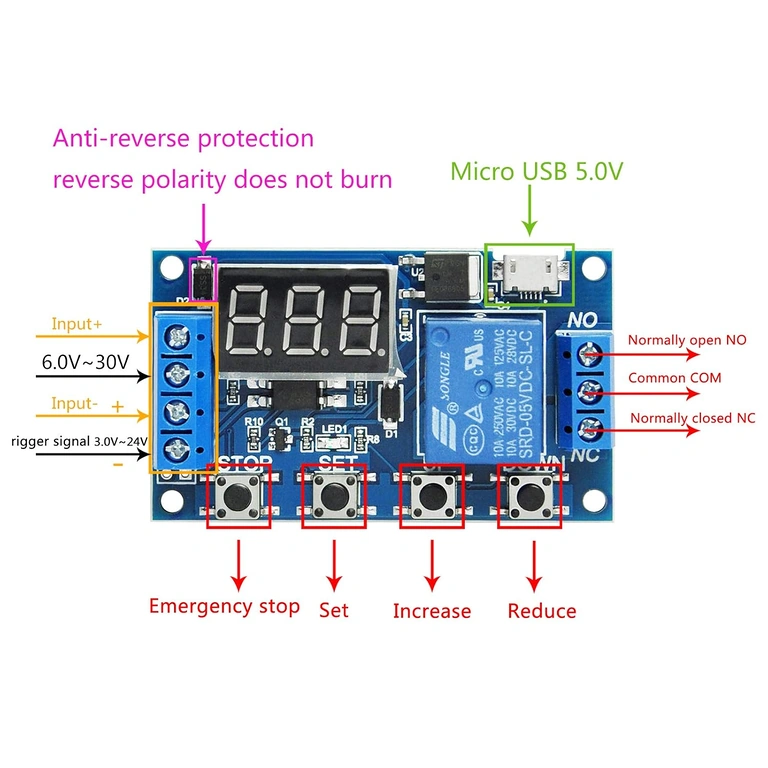

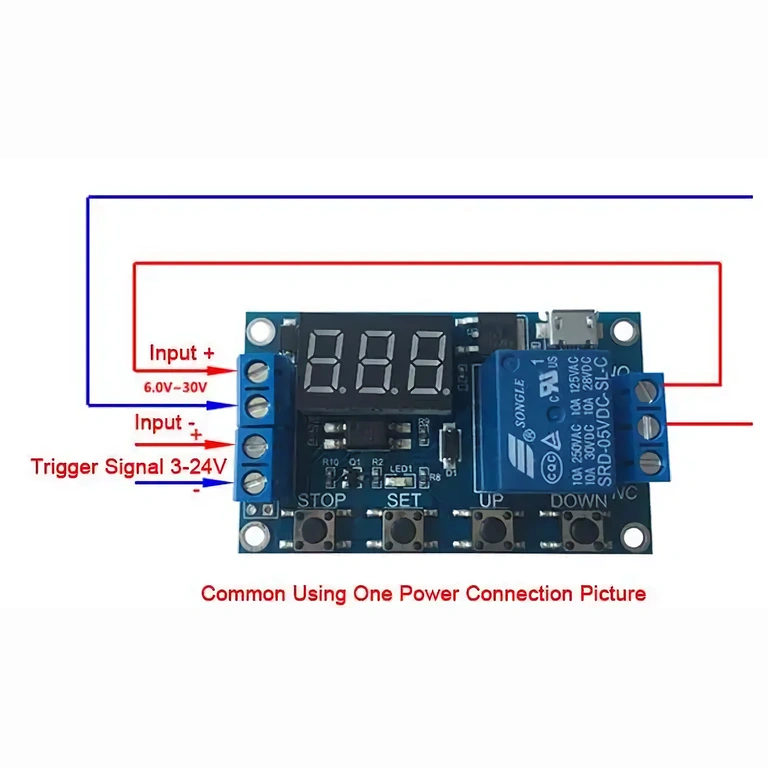

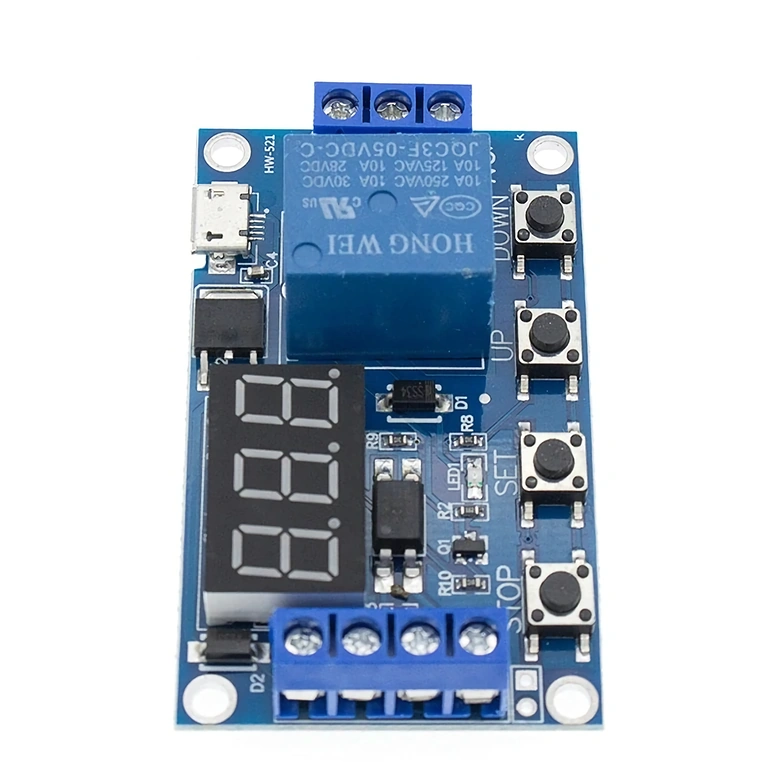

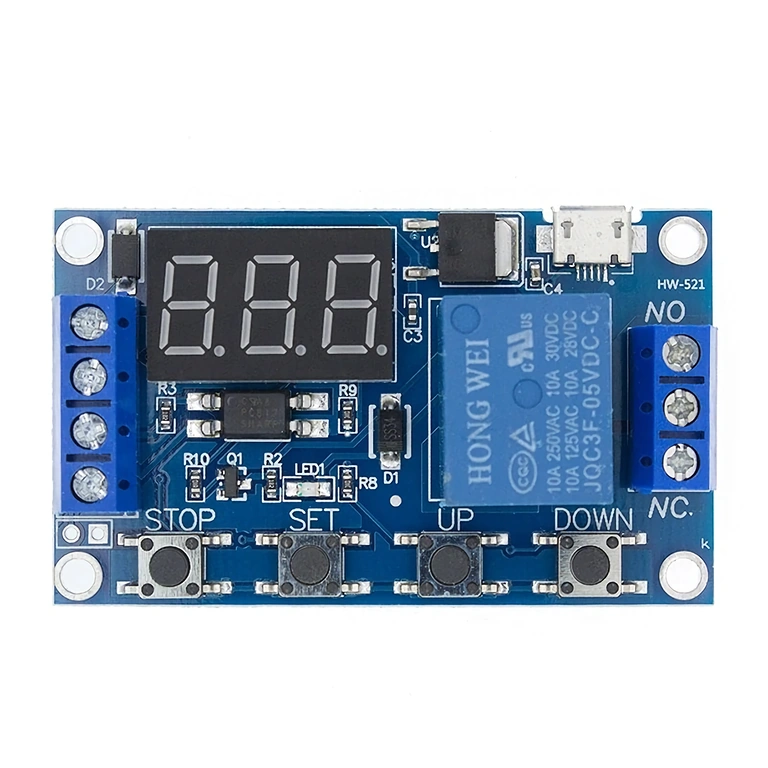

- Anslut ström: 5V MicroUSB eller 6–30V DC via plintarna. Displayen tänds omedelbart.
- Håll in SET-knappen i 2 sekunder för att öppna menyn för val av driftläge.
- Använd UP och DOWN för att navigera mellan P1, P2, P3 och P4. Tryck kort på SET för att komma åt parametrarna (OP, CL, LOP).
- För att ändra tidsupplösning, tryck kort på STOPP-knappen i inställningsmenyn — decimalpunkten flyttas mellan 0,1s / 1s / 1min. Exempel: 03.2 motsvarar 3,2 sekunder.
- När värdena är inställda, håll in SET i 2 sekunder för att spara och återgå till huvudläget. Parametrarna lagras permanent.
- STOPP-knappen i huvudläget fungerar som en snabb ON/OFF-brytare för reläet och som nödstopp.
Paketets innehåll
- 1× Programmerbart tidsrelä med digital display
- Anslutningsplintar för ström och reläutgång (förmonterade)
- MicroUSB-port för 5V-matning
Vanliga frågor
Kan jag driva modulen direkt från en powerbank via MicroUSB?
Ja, absolut. MicroUSB-porten körs på standard 5V, vilket gör att vilken powerbank eller mobilladdare som helst fungerar utmärkt. Mycket smidigt för portabla projekt eller snabbtestning på arbetsbänken.
Vilka laster kan reläet hantera säkert?
Reläet klarar upp till 5A vid 30V DC eller 220V AC. För motorer eller pumpar med hög startström rekommenderar vi en extern kontaktor — låt då reläet styra kontaktorn istället för att belasta det direkt.
Kan en 3,3V-pin från en ESP32 trigga modulen?
Ja. Trigger-ingången accepterar High Level-signaler mellan 3V och 24V DC, vilket innebär att digitala pinnar från Arduino, ESP32 eller Raspberry Pi kan aktivera modulen direkt utan extra komponenter.
Vad händer med inställningarna vid strömavbrott?
Ingenting går förlorat. Modulen har ett permanent minne — valt läge, tider (OP och CL) samt antal cykler (LOP) sparas oavsett hur många gånger strömmen bryts.
Hur fungerar P3-läget och hur begränsar jag antalet cykler?
P3-läget kör en automatisk ON/OFF-cykel. Parametern LOP anger antalet repetitioner — ställer du in 0 körs cykeln oändligt. P3.1 startar vid extern triggersignal, medan P3.2 startar automatiskt vid strömpåslag.
