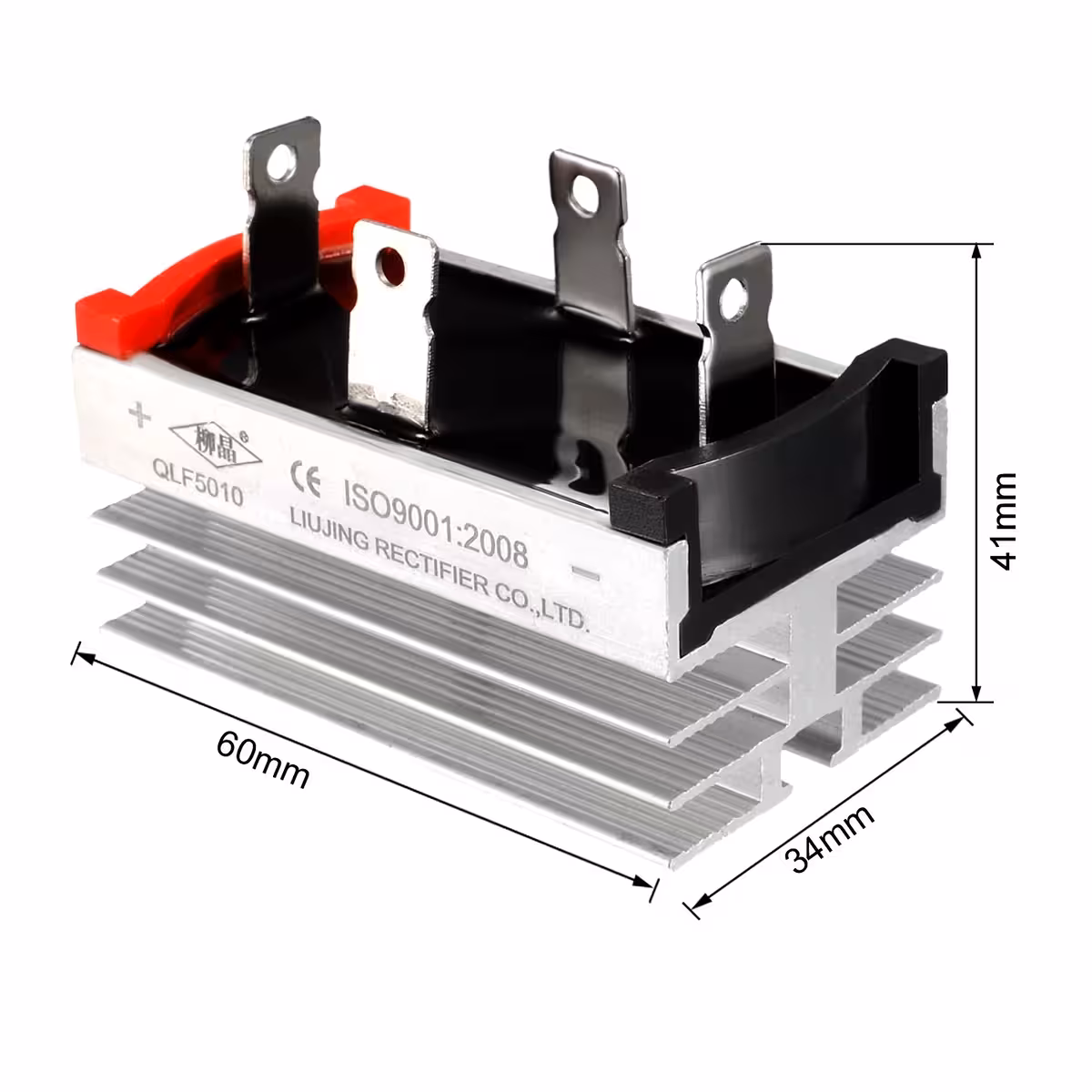

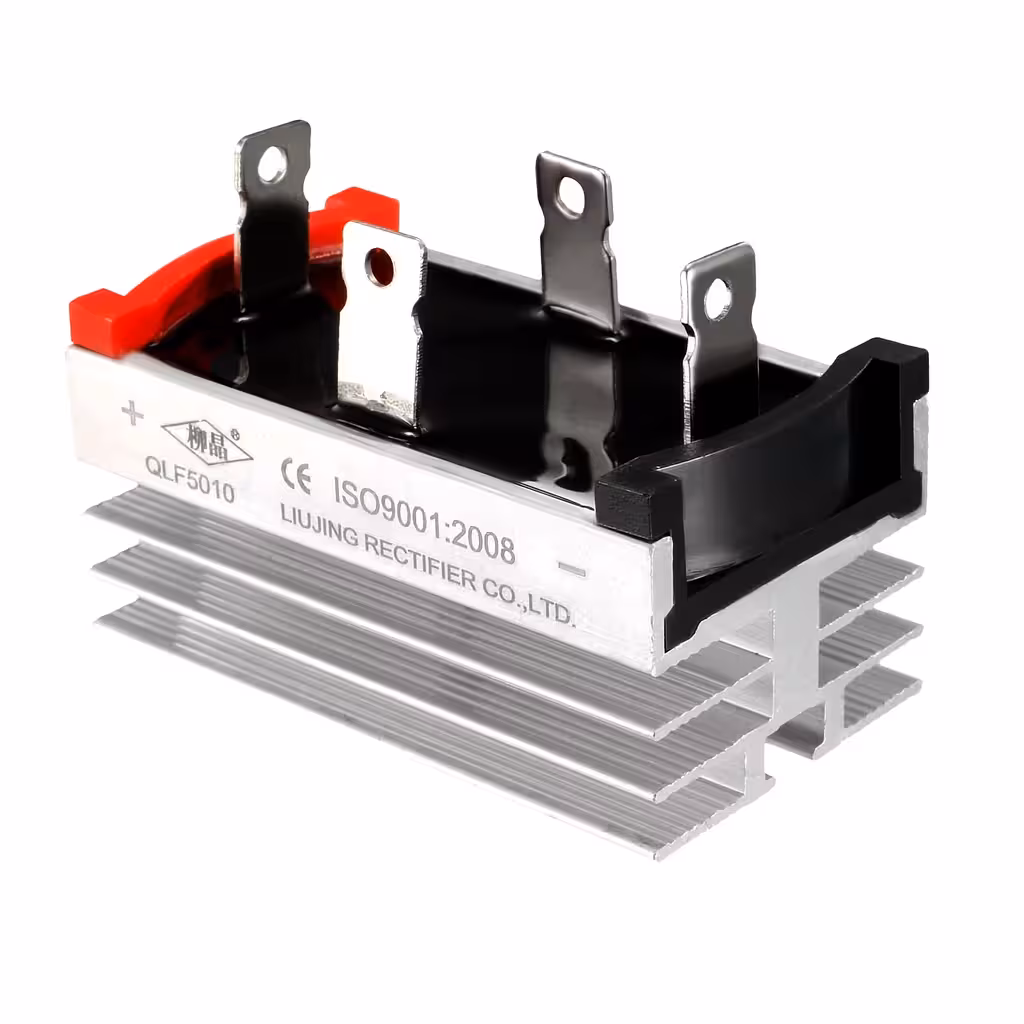

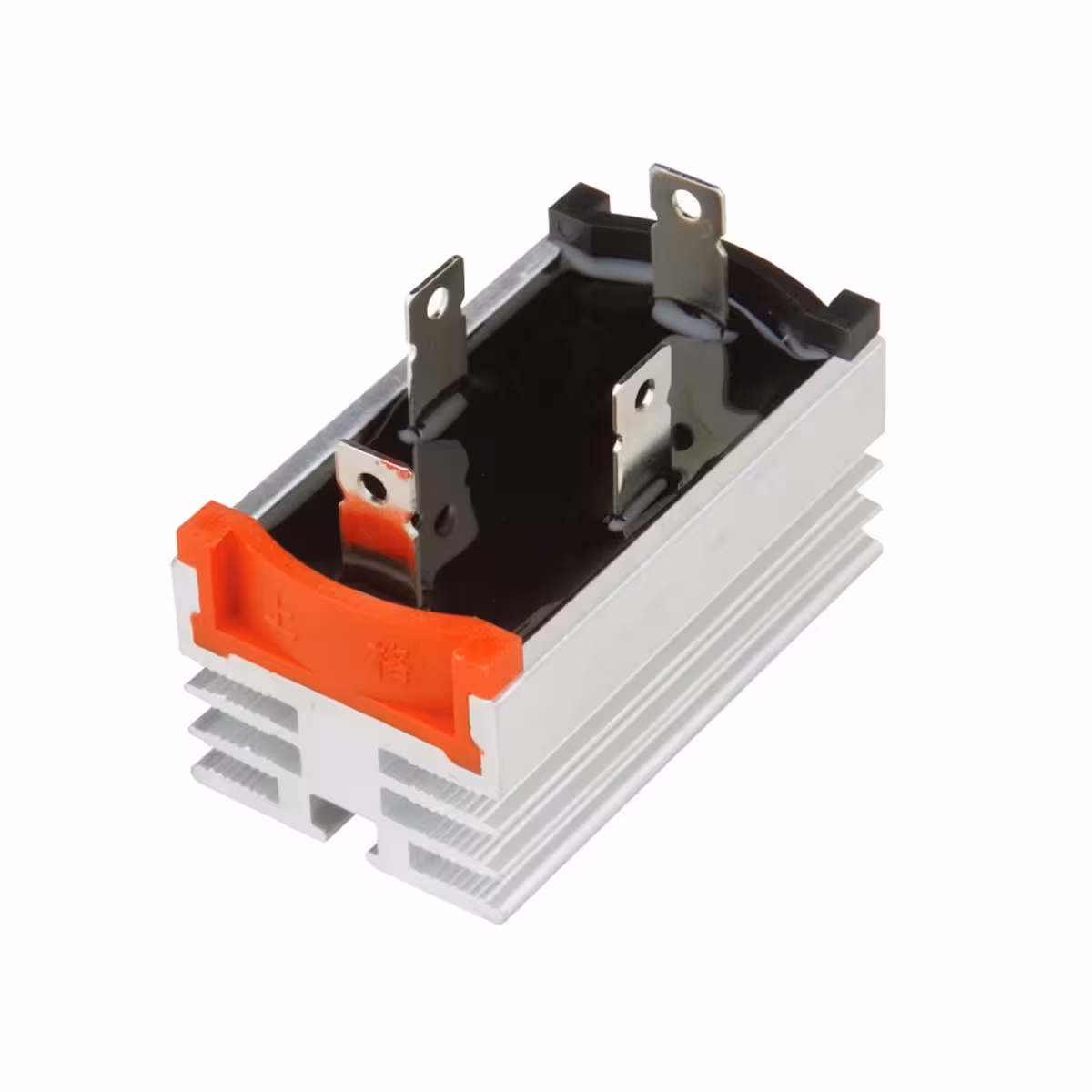

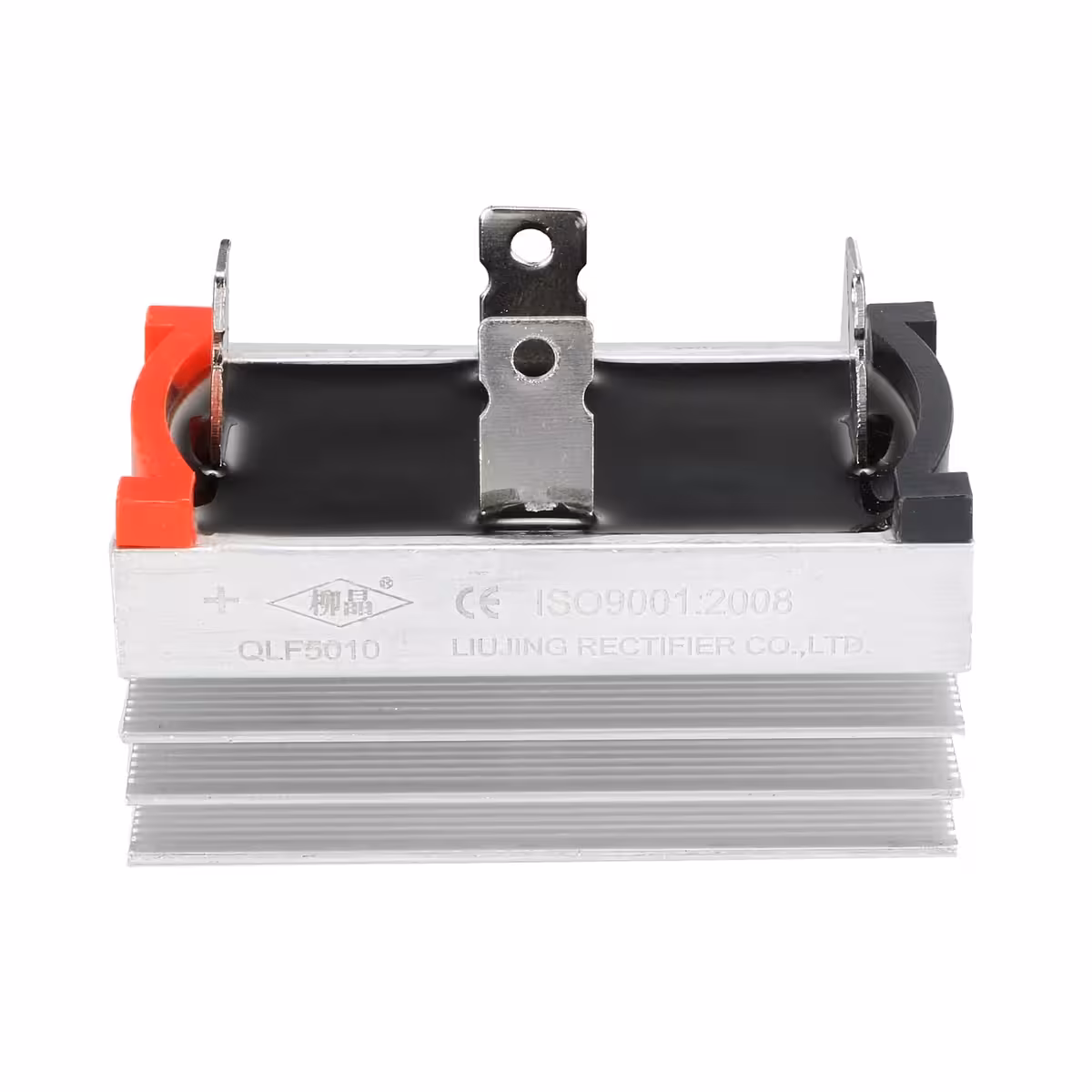

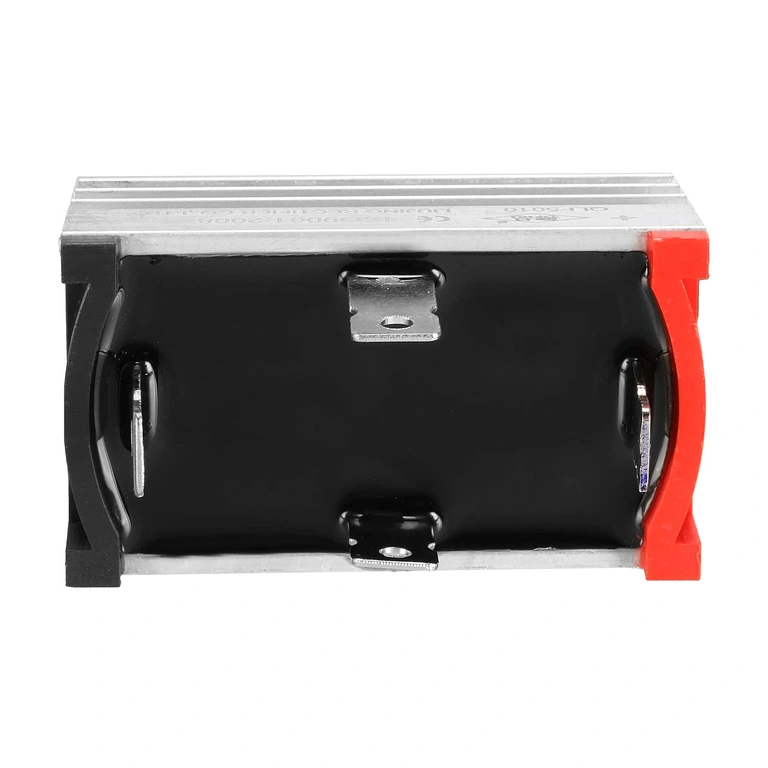

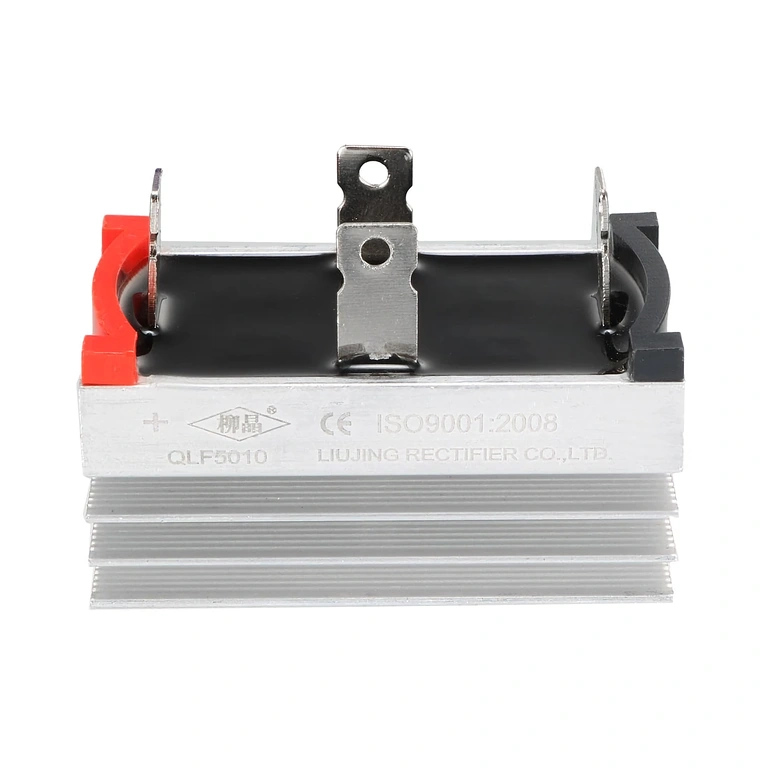

Enfasig likriktarbrygga 50A 1200V – stabil AC-DC-likriktning med integrerad kylfläns för industriella applikationer
Behöver du konvertera AC till DC vid höga strömmar utan att kompromissa med värmehanteringen? Denna enfasiga likriktarbrygga på 50A 1200V är lösningen – den levererar stabil likström, hanterar kontinuerlig belastning och överhettas inte vid intensiv användning. Konstruerad för krävande industriella miljöer, inte bara för enklare hobbyprojekt.
Obs: Produkten är avsedd för användare med teknisk kompetens inom elektronik och elektroteknik. Kontrollera alltid kompatibilitet med din krets före installation.
Varför välja denna likriktarbrygga? (Viktiga fördelar):
- 50A märkström — klarar kontinuerlig belastning utan prestandaförlust, perfekt för industriella laddare eller kraftfulla nätaggregat
- 1200V toppspänning (PIV) — ger en säkerhetsmarginal på över 5x jämfört med 230V-nätet, vilket skyddar komponenten mot transienta spänningstoppar
- Graetz-bryggkonfiguration med 4 dioder — fullvågslikriktning som ger lägre rippel jämfört med halvvågslikriktning

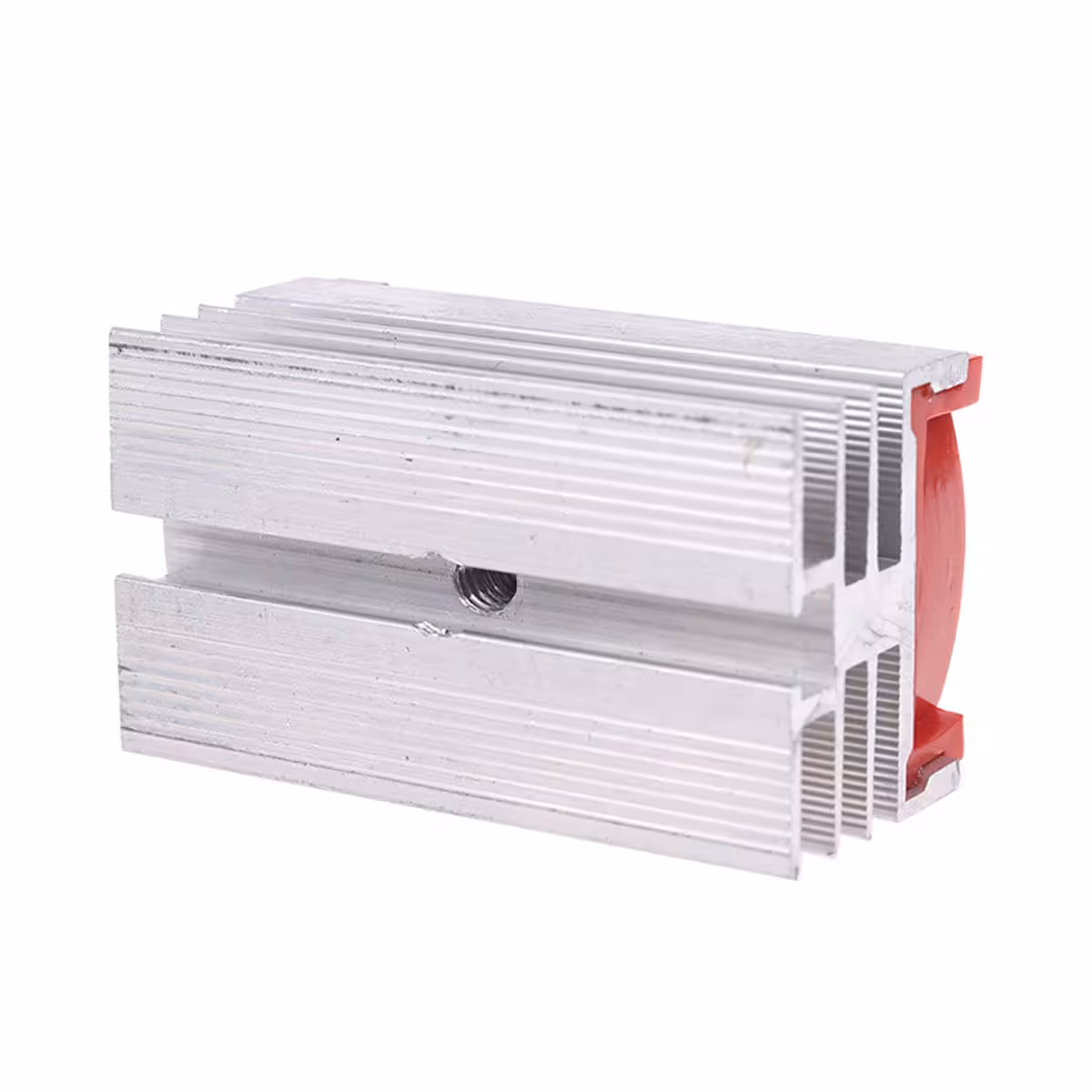

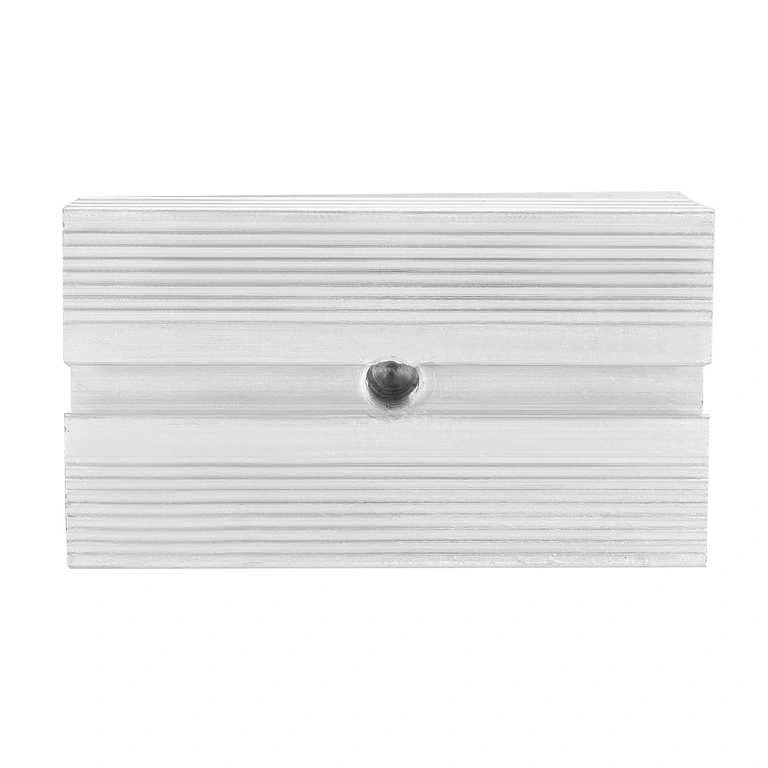

- Integrerad kylfläns — håller kopplingstemperaturen inom säkra gränser utan behov av extern kylning under normala förhållanden, vilket förlänger livslängden
- Kompatibel med 230V och 400V AC — fungerar direkt i standard enfasiga elnät i Sverige och övriga EU
Detaljer och prestanda
Likriktaren arbetar enligt principen för fullvågslikriktning – båda halvperioderna av växelspänningen konverteras till likström. Resultatet blir en mer stabil DC-signal med lägre rippel och högre effektivitet än vad en enskild diod kan erbjuda.
Toppspänningen på 1200V är en kritisk detalj – i industriella installationer kan transienta spänningstoppar enkelt överstiga nätets nominella värde. Denna generösa marginal skyddar komponenten där andra alternativ riskerar att gå sönder. Den integrerade kylflänsen fullbordar konstruktionen genom att effektivt avleda värme utan behov av extra tillbehör vid normal drift.
| Parameter | Värde / Detalj |
|---|---|
| Produkttyp | Likriktarbrygga / Diodbrygga |
| Konfiguration | Enfasig, 4 dioder (Graetz-brygga) |
| Märkström | 50A |
| Maximal backspänning | 1200V |
| Kylningstyp | Integrerad kylfläns |
| Huvudfunktion | Likriktning av växelström (AC) till likström (DC) |
| Likriktartyp | Fullvåg (full-wave) |
| Användningsområde | Industri, nätaggregat, omvandlare, batteriladdare |
Paketet innehåller
- 1 x Enfasig likriktarbrygga 50A 1200V med integrerad kylfläns
Vanliga frågor
Vad gör en likriktarbrygga och varför har den 4 dioder?
Den konverterar växelström (AC) från elnätet till likström (DC) som kan användas i elektroniska kretsar. Konfigurationen med 4 dioder i en Graetz-brygga gör att båda halvperioderna i AC-signalen utnyttjas, vilket ger en stabilare och mer effektiv DC-utmatning.
Behöver jag extra kylning utöver den integrerade kylflänsen?
Under normala förhållanden räcker den integrerade kylflänsen gott. Om du kör nära gränsen på 50A eller i miljöer med hög omgivningstemperatur (över 40°C), bör du säkerställa god luftgenomströmning eller montera komponenten i ett ventilerat chassi.
Fungerar den för trefasapplikationer?
Nej. Denna brygga är konstruerad uteslutande för enfasiga kretsar. För trefasapplikationer krävs en trefasig likriktarbrygga med 6 dioder – en annan typ av produkt.
Är den lämplig för industriella batteriladdare?
Ja. Märkströmmen på 50A och den termiska stabiliteten från kylflänsen gör den till ett utmärkt val för industriella batteriladdare, reglerbara nätaggregat och kraftfulla AC-DC-omvandlare.
Fungerar den på 400V trefasnät (fas-nolla)?
Bryggan tål backspänningar upp till 1200V, vilket gör den kompatibel med 230V enfas och 400V enfas (fas-fas). Den ska dock inte anslutas direkt till en trefasmatning – för det krävs en annan konfiguration.
