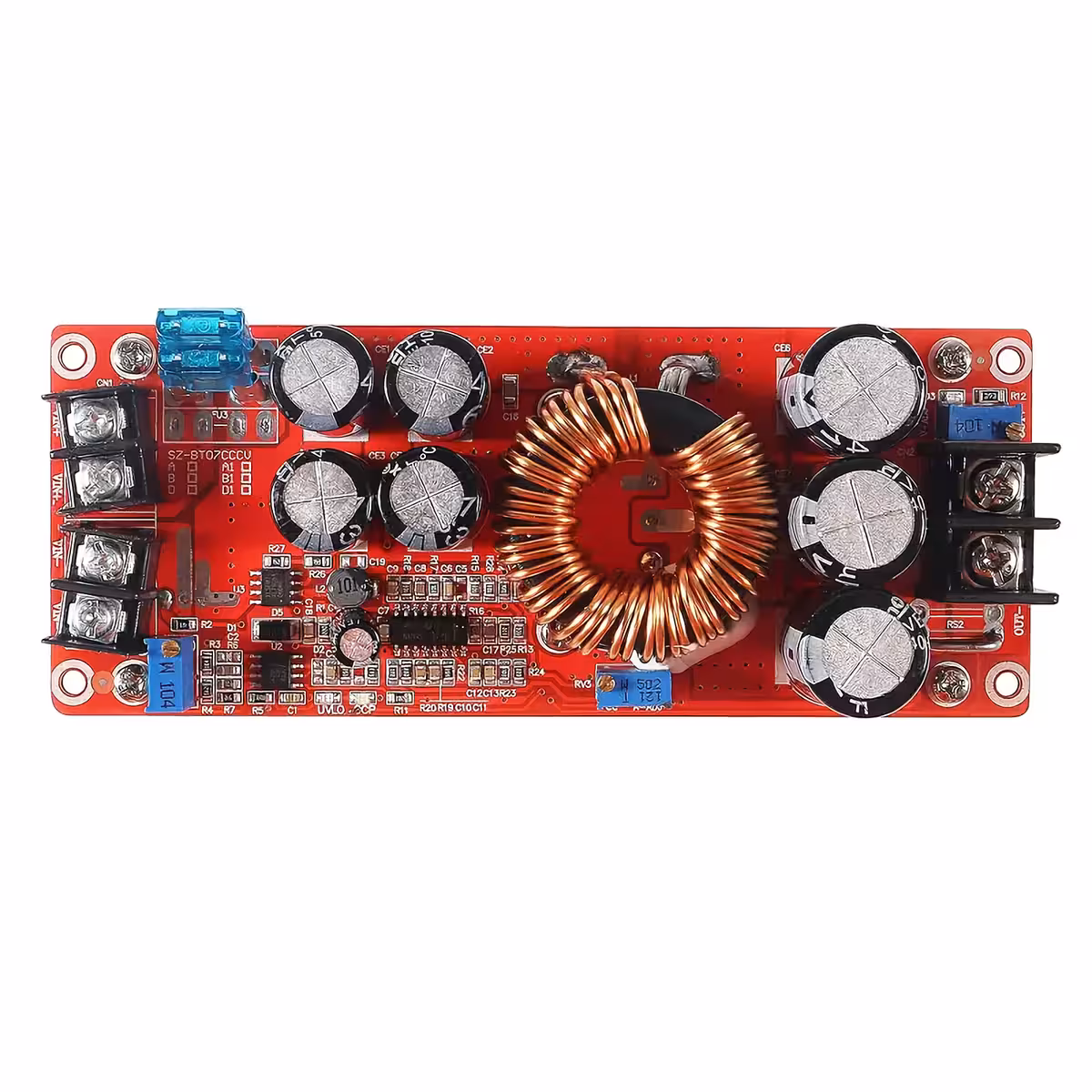

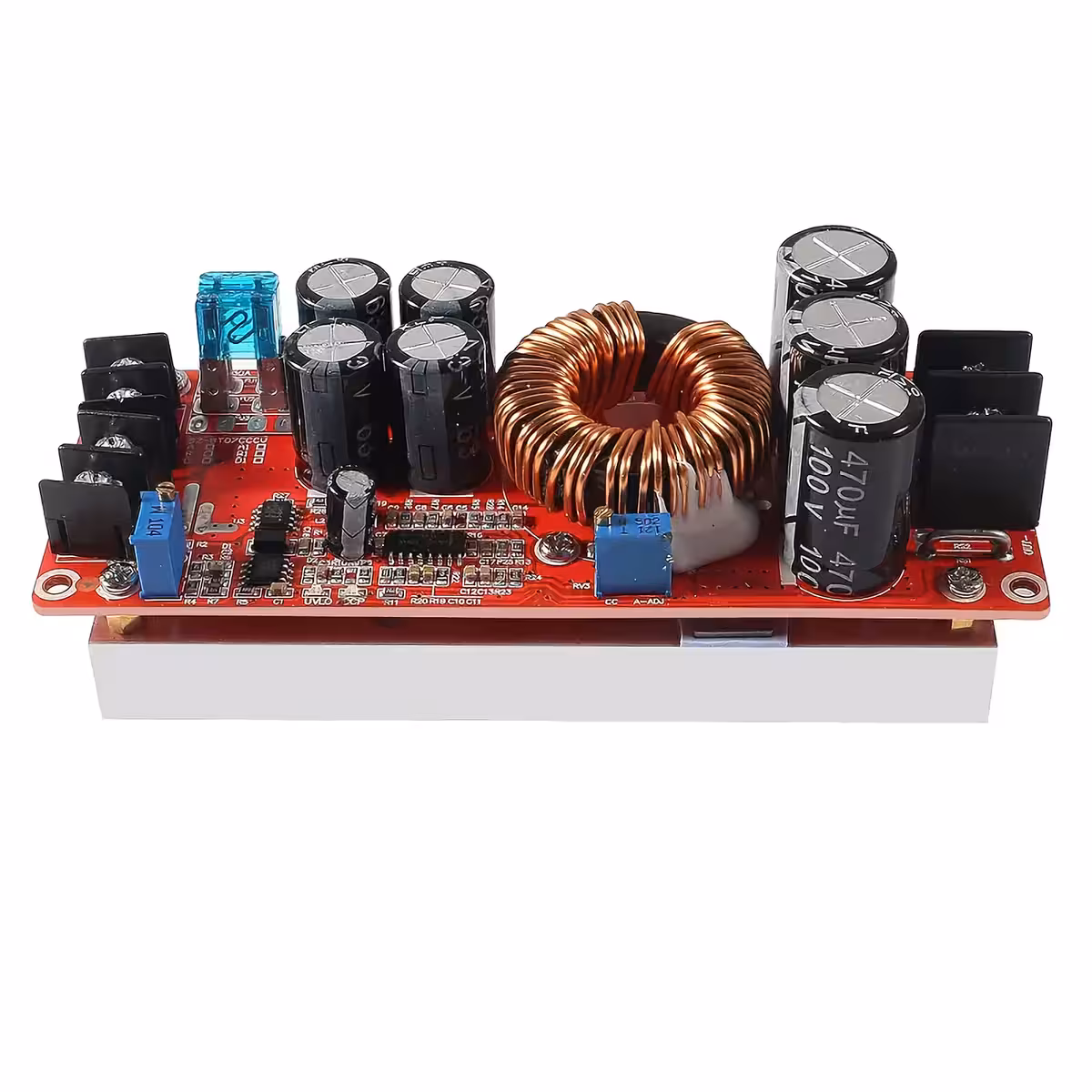

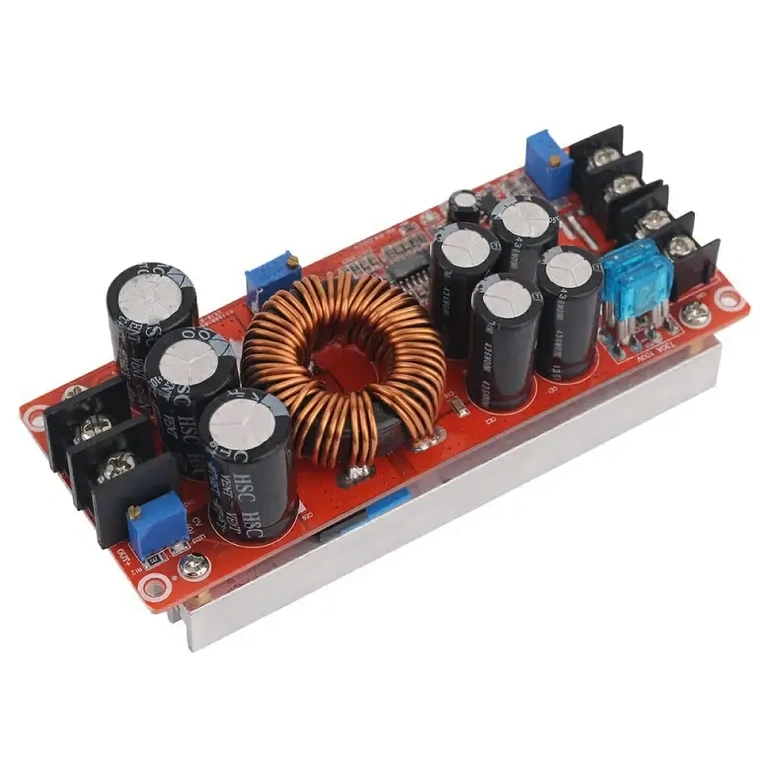

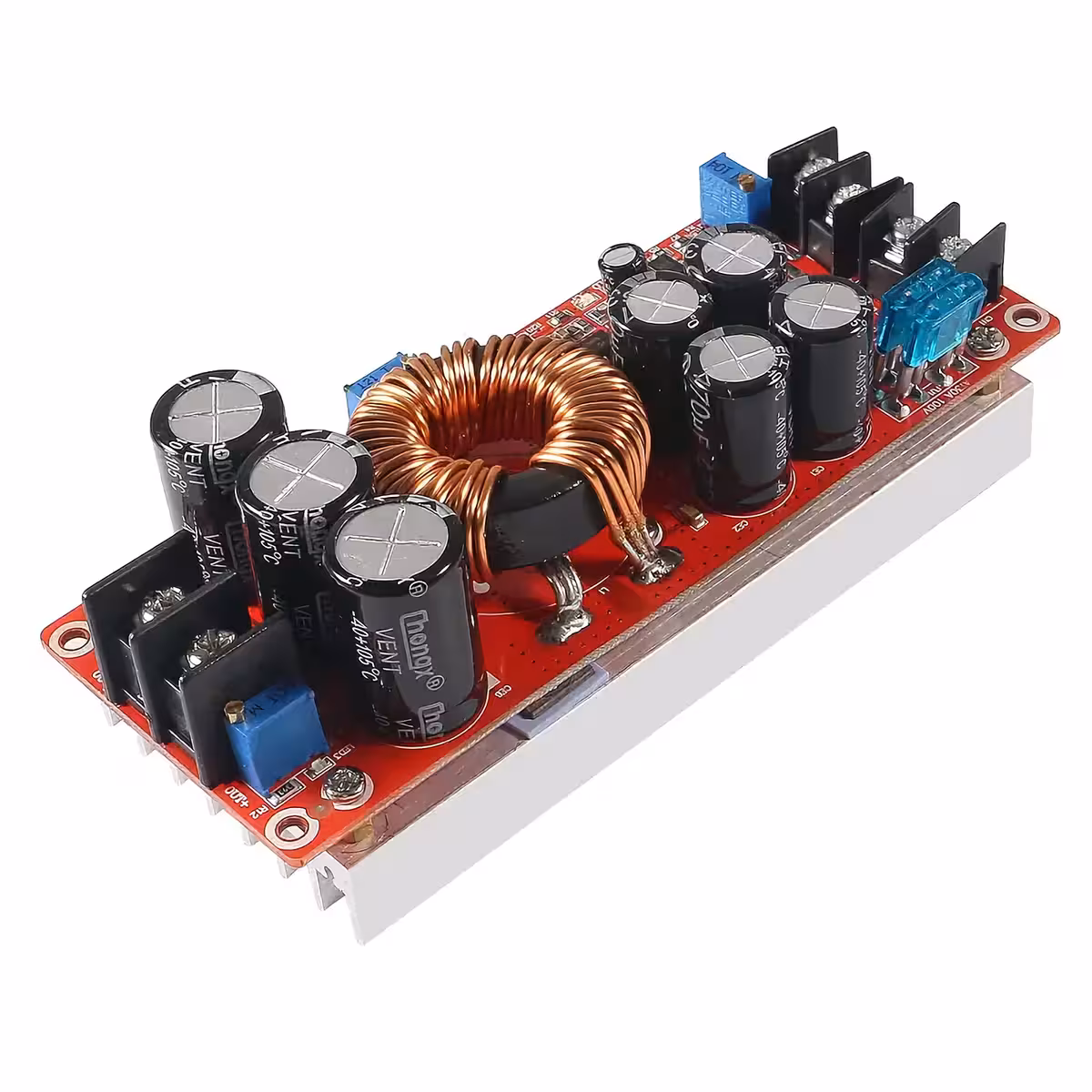

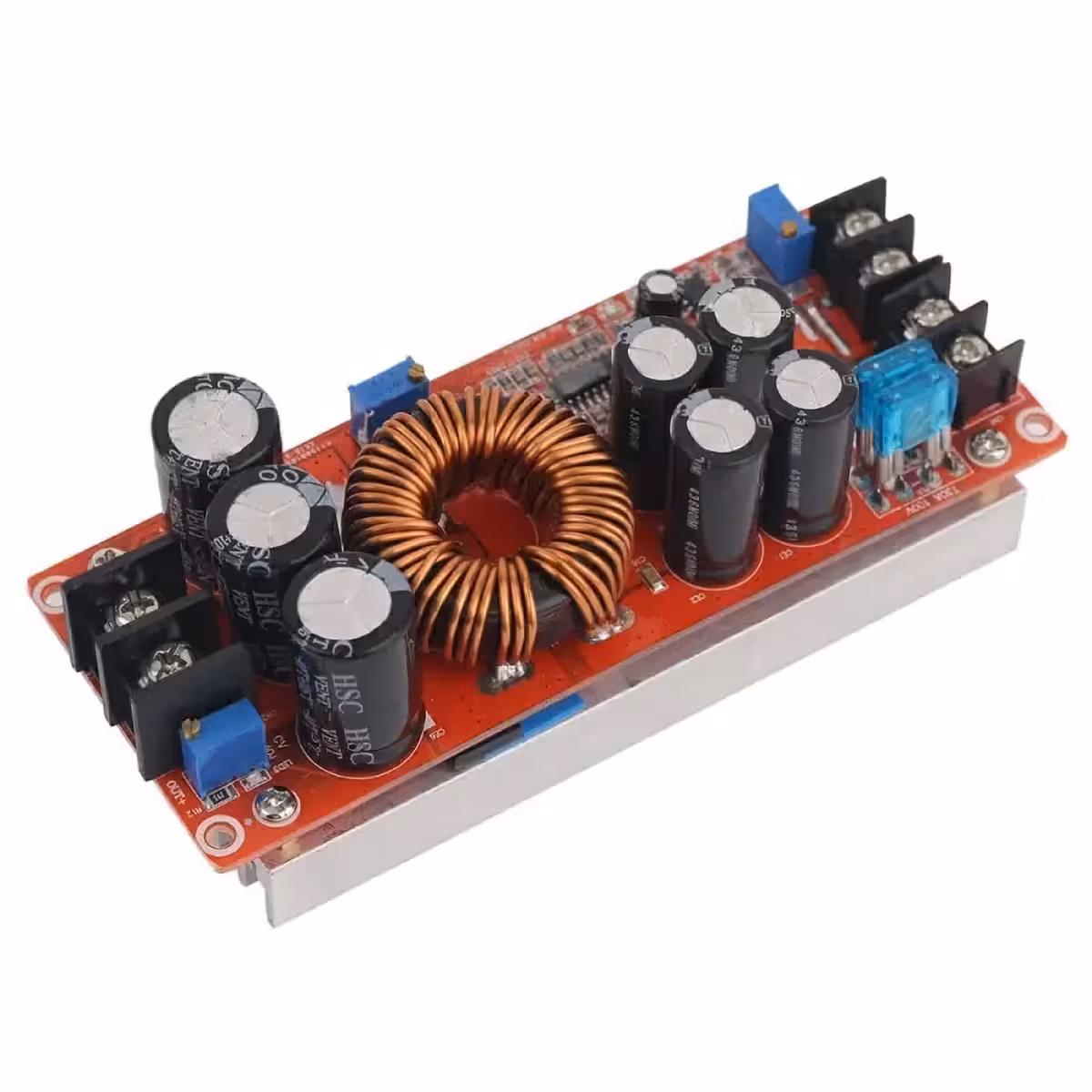

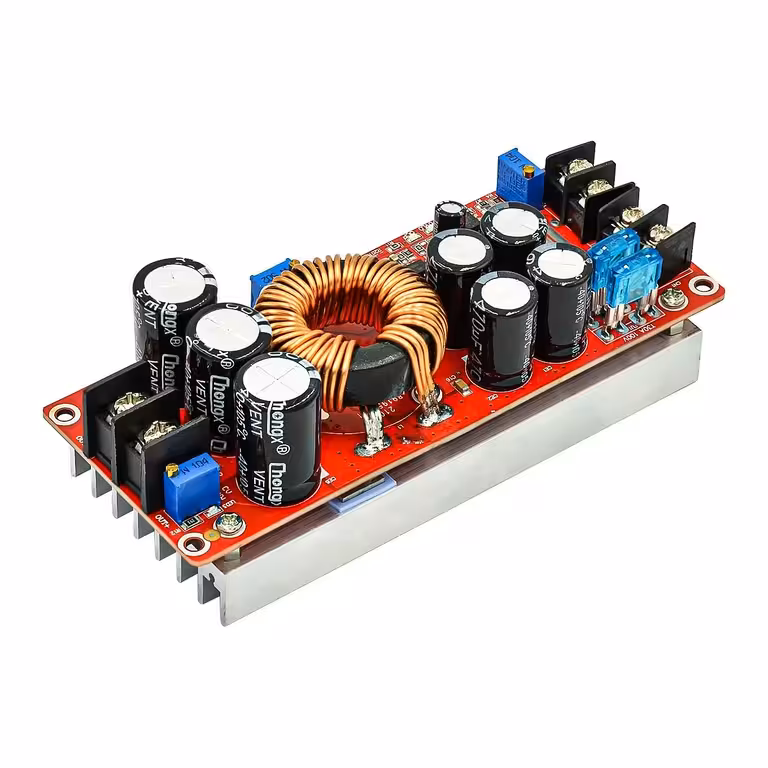

DC-DC Step-Up-omvandlare 1200W – Höj spänningen effektivt och stabilt
Har du en 12V- eller 24V-källa och behöver driva utrustning som kräver 48V, 60V eller mer? Utan en pålitlig DC-DC step-up-omvandlare riskerar du antingen onödig värmeutveckling eller att projektet stannar av. Denna 1200W och 20A-modul är lösningen – den ger stabil konvertering, en verkningsgrad på upp till 95 % och en steglöst justerbar utspänning mellan 12V och 80V, helt utan behov av extra hårdvara.
Notera: Den maximala effekten på 1200W uppnås vid 60V × 20A på utgången. Vid lägre spänningar beräknas tillgänglig effekt enligt formeln: utspänning × ström (t.ex. 24V × 20A = 480W). För kontinuerlig drift över 600W rekommenderas aktiv kylning.
Varför välja denna modell? (Viktiga fördelar):
- Upp till 95 % verkningsgrad — av 100W förbrukad energi når 95W fram till lasten; mindre värme och längre drifttid i batterisystem eller solcellsanläggningar.
- Justerbar utspänning 12V–80V — en enda modul täcker en mängd olika applikationer utan behov av byten eller adaptrar.
- Maximal ström 20A (in/ut) — driver motorer, batteriladdare och växelriktare utan problem.
- Automatisk strömbegränsning (0,5A – 20A) — skyddar batteriet eller lasten utan behov av externa reläer eller extra kretsar.
- Inbyggt skydd mot bakström — ingen extern diod krävs, vilket förenklar din installation och håller nere kostnaderna.
- 150 kHz switchfrekvens — lågt rippel på utgången och stabil spänning även vid plötsliga belastningsändringar.
- Temperaturområde –40°C till +85°C — fungerar lika bra i bilen under vintern som på taket vid solpaneler under sommaren.
Detaljer och prestanda
Denna boost-omvandlare med en switchfrekvens på 150 kHz håller utspänningen stabil oavsett variationer i last eller strömkälla. Med en tomgångsström på endast 15mA vid 12V dräneras inte batteriet när modulen står i standby. Integrerade skydd — 20A säkring på ingången, automatisk strömbegränsning och skydd mot bakström — skyddar både modulen och din anslutna utrustning. Varning: Modulen saknar skydd mot omvänd polaritet — montera en Schottky-diod på ingången om det finns risk för felkoppling.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 8V – 60V DC |
| Utspänning | 12V – 80V DC (steglöst justerbar) |
| Maximal inström | 20A |
| Maximal utström | 20A |
| Konstant strömområde | 0,5A – 20A |
| Maximal uteffekt | 1200W (vid 60V × 20A) |
| Verkningsgrad | upp till 95 % |
| Switchfrekvens | 150 kHz |
| Tomgångsström | 15mA (vid 12V in) |
| Överströmsskydd | Ja – automatisk begränsning, justerbar från 0,5A |
| Kortslutningsskydd | Ja – 20A säkring på ingången |
| Skydd mot bakström | Ja – ingen extern diod behövs |
| Skydd mot omvänd polaritet | Nej – extern diod rekommenderas |
| Arbetstemperatur | –40°C till +85°C |
| Modulens mått | 116 × 52 × 15 mm |
| Vikt | 300 g |
Instruktioner för användning

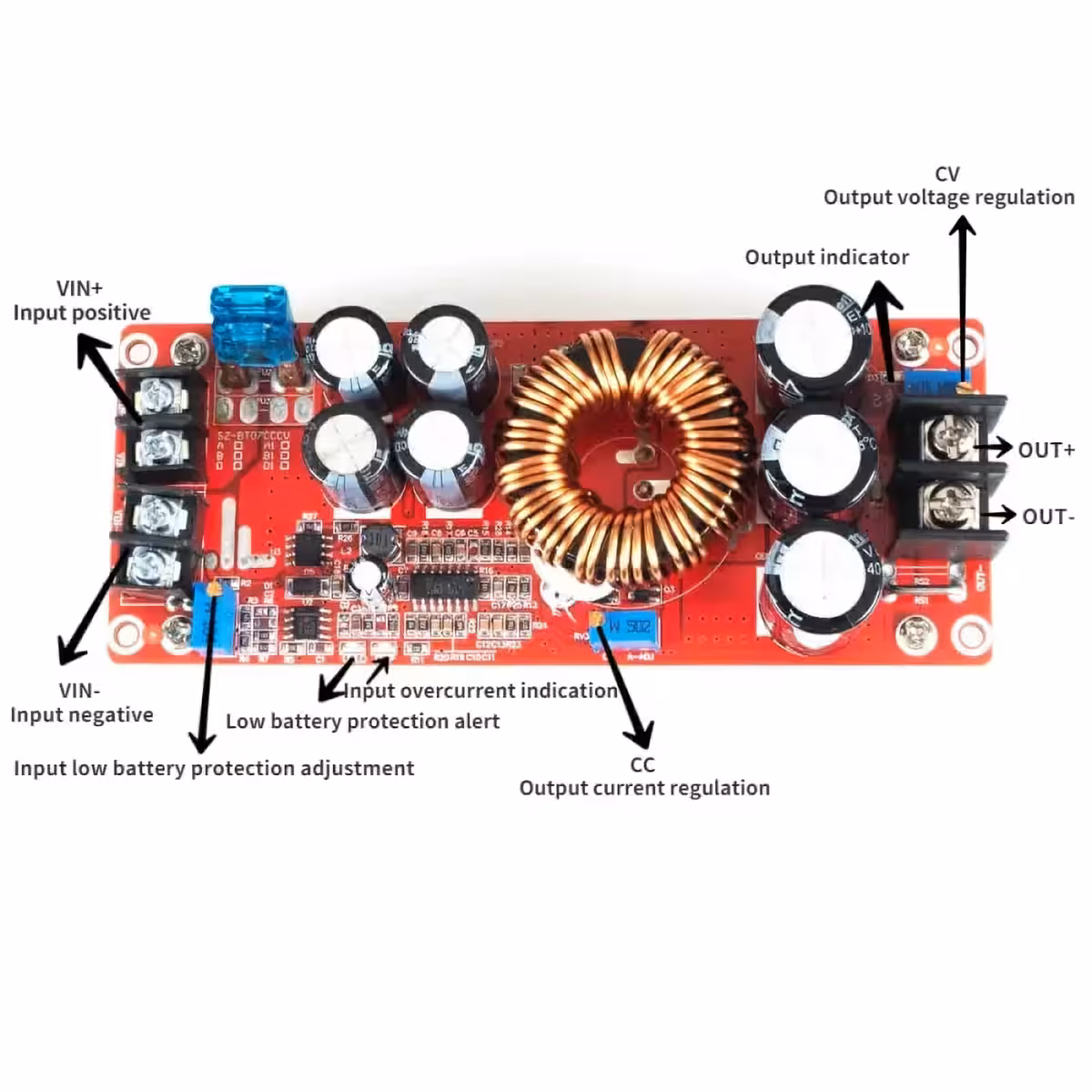

- Anslut strömkällan till ingångsterminalerna (Vin+ och Vin–) och kontrollera polariteten noga. Inspänningen måste ligga mellan 8V och 60V DC.

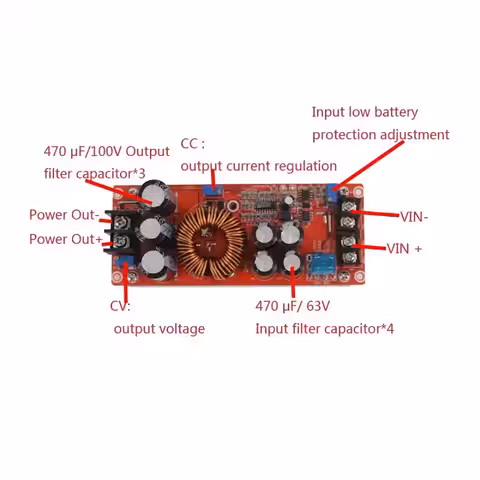

- Innan du ansluter lasten, ställ in önskad utspänning genom att vrida på spänningspotentiometern och mäta med en multimeter vid Vout+ och Vout–.
- Ställ in strömbegränsningen med den dedikerade potentiometern. Börja från minimivärdet (0,5A) och öka gradvis till önskad nivå, max 20A.
- Anslut lasten först när utspänningen är korrekt inställd för att undvika överspänning på din utrustning.

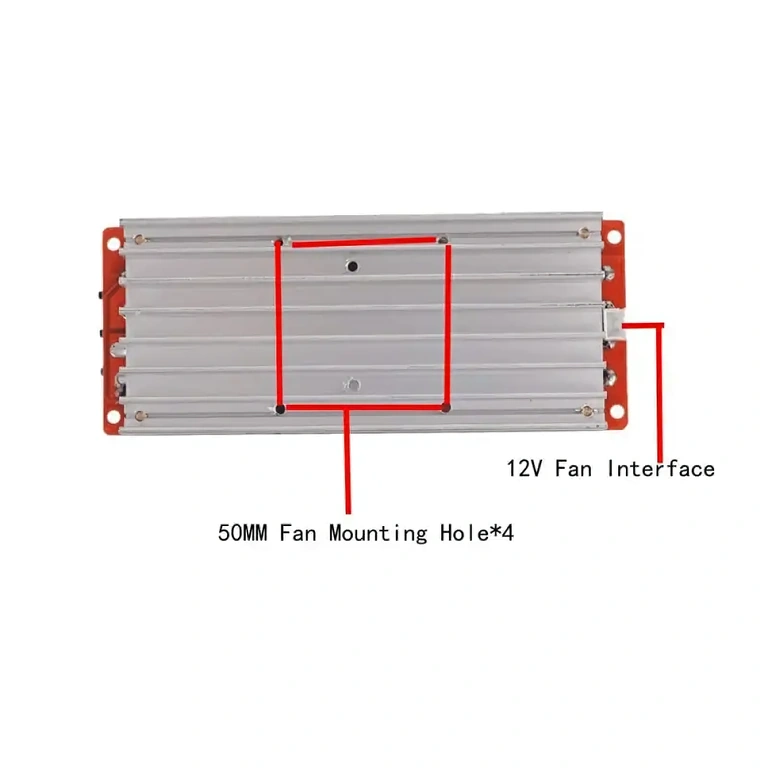

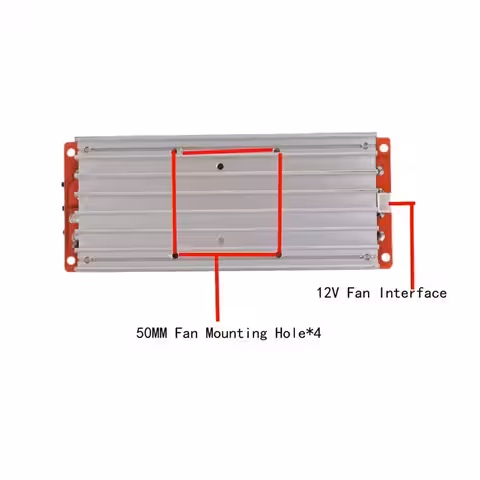

- Övervaka temperaturen vid hög belastning. Vid kontinuerlig drift över 600W bör en aktiv fläkt monteras för säker och långvarig drift.
- Kontrollera säkringen på 20A regelbundet och byt ut den om den löst ut till följd av en kortslutning.
Innehåll i förpackningen
- 1 × DC-DC Step-Up Boost-omvandlare 1200W 20A
- 1 × 20A säkring (förmonterad på ingången)
Vanliga frågor
Kan jag använda denna omvandlare för att ladda ett 48V-batteri från en 12V solpanel?
Ja. Ställ in utspänningen till den laddningsspänning som krävs (t.ex. 54,6V för 48V Li-Ion) och begränsa strömmen enligt batteriets specifikationer. Säkerställ att solpanelen levererar tillräckligt med ström vid inspänningen för att täcka den totala effekten.
Behövs extra kylning vid maximal effekt?

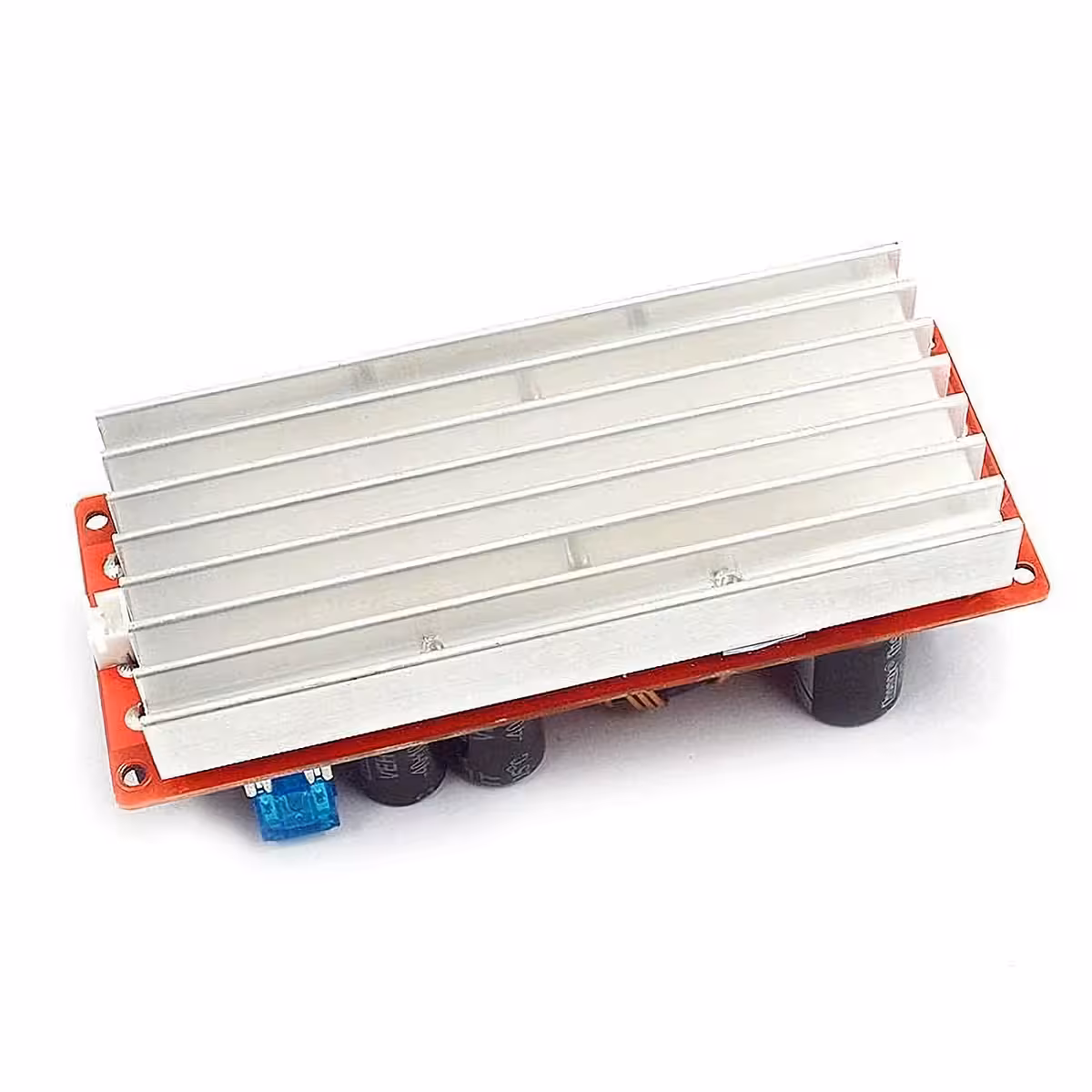

Ja. Vid kontinuerlig belastning över 600–700W bör du addera en aktiv fläkt. Den inbyggda kylflänsen räcker inte till vid hög belastning och höga omgivningstemperaturer — aktiv kylning förlänger modulens livslängd avsevärt.
Kan jag parallellkoppla flera moduler för högre effekt?
Det rekommenderas inte utan specialanpassningar. Minsta spänningsskillnad mellan modulerna kan orsaka obalans i strömmen. För högre effekter bör du välja en kraftfullare modul eller använda en dedikerad styrenhet för parallellkoppling.
Vad händer om inspänningen är lika med den önskade utspänningen?
Modulen kommer inte att fungera korrekt. Detta är en renodlad step-up-omvandlare — utspänningen måste alltid vara högre än inspänningen. För lika eller lägre spänningar krävs en buck- eller buck-boost-omvandlare.
Vad händer om jag polvänder anslutningen?
Modulen saknar internt skydd mot omvänd polaritet och kan skadas permanent. Montera en Schottky-diod eller en MOSFET för skydd på ingången om det finns minsta risk för felkoppling.
