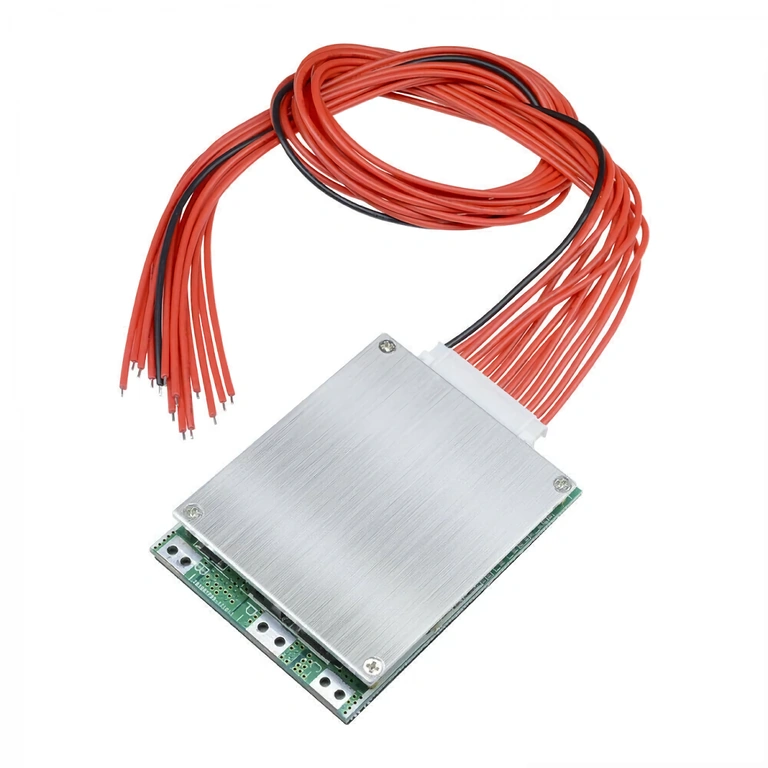

BMS 13S 48V 35A med aktiv balansering – komplett skydd för ditt Li-Ion-batteripack
Har du byggt eller planerar du att bygga ett 48V-batteripack och vill undvika riskerna med överladdade celler, kortslutning eller djupurladdning? Ett högkvalitativt 13S BMS-modul gör mer än att bara skydda — det förlänger aktivt hela batteripackets livslängd. Modulen balanserar varje cell i realtid, hanterar startströmmar på upp till 100A och är kompakt nog att få plats i de flesta batterihöljen.
Observera: Modulen är endast avsedd för Li-Ion-batterier i 13S-konfiguration. Använd den inte med skadade celler, celler med hög inre resistans eller i andra seriekonfigurationer.
Varför välja denna modell? (Viktiga fördelar):
- Aktiv balansering vid 60 mA per cell — aktiveras automatiskt när spänningsskillnaden mellan cellerna överstiger 0,1V, vilket förhindrar att batteripacket degraderas i förtid.
- 100A momentan ström — hanterar utan problem strömspikar vid start av motorer upp till 1000W utan att skyddskretsen löser ut i onödan.
- Överströmsskydd på 120A — kopplar bort belastningen på millisekunder vid kortslutning eller överbelastning för att förhindra permanenta skador.
- 35A kontinuerlig urladdning — tillräckligt för 500W–1500W motorer vid 48V under normal drift.

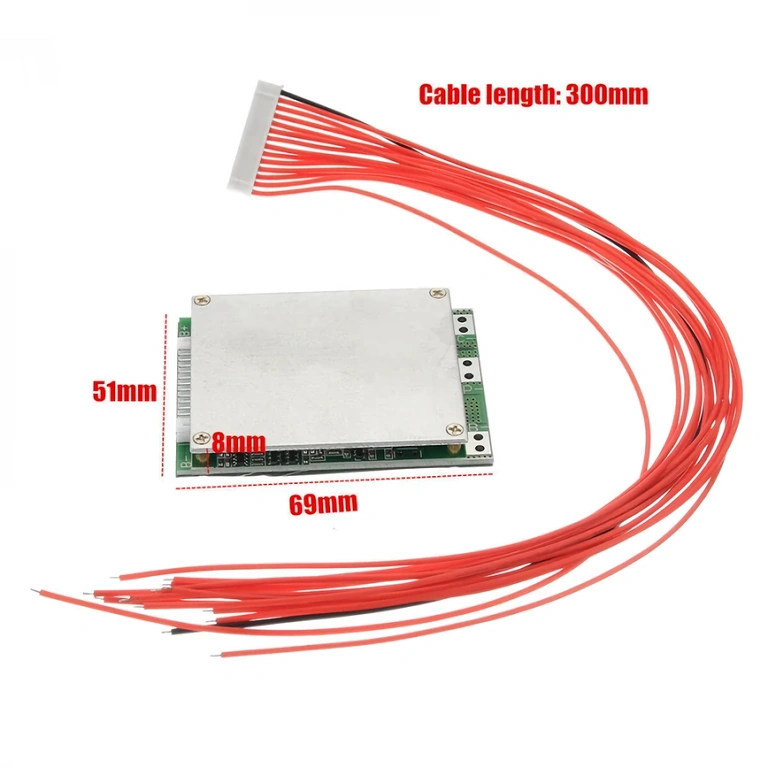

- Kompakt format (69 x 51 x 8 mm) — passar i nästan alla DIY-batterihöljen eller elscootrar utan behov av modifieringar.
- Separata portar för C- och P- — oberoende laddning och urladdning för att undvika störningar mellan laddare och motor.

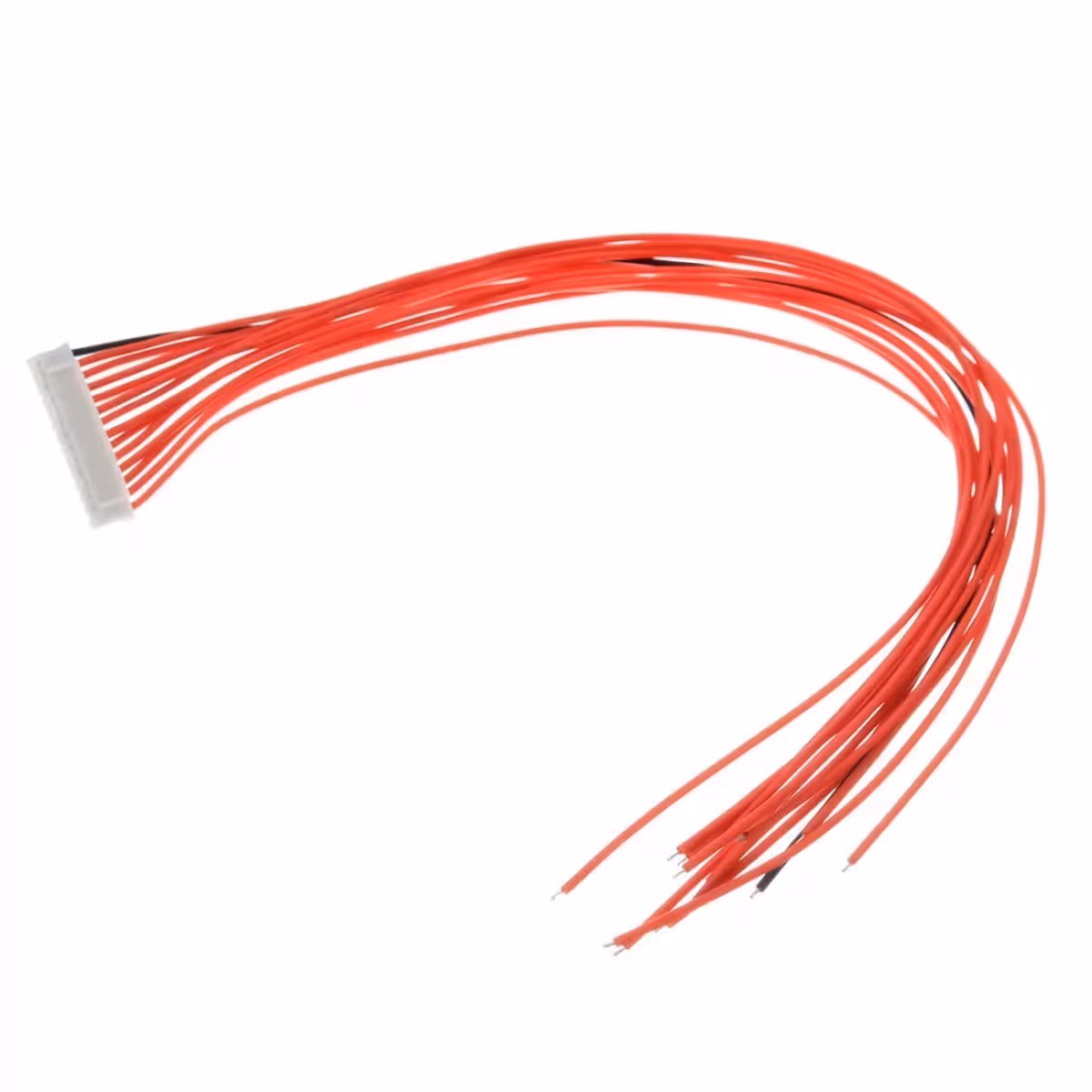

- 300 mm kabel medföljer — praktisk längd för smidig installation utan behov av extra förlängningar.
Detaljer och prestanda
Modulen stöder en laddspänning på 54,6V DC (13 celler × 4,2V), med en kontinuerlig urladdningsström på 35A och momentana toppar på 100A — precis vad en elmotor behöver vid start eller kraftig acceleration. Laddströmmen är begränsad till 8A, vilket är kompatibelt med alla standardladdare för 48V Li-Ion-batteripack.
Underspänningsskyddet griper in vid 2,8V per cell och avbryter urladdningen innan cellens kemi tar skada. Maximal tillåten spänning per cell är 4,28V (med en tolerans på ±0,05V), vilket säkerställer en trygg laddning även med enklare laddare.
| Parameter | Värde / Detalj |
|---|---|
| Cellkonfiguration | 13S (Li-Ion 18650) |
| Nominell spänning | 48V |
| Laddspänning | 54,6V DC (13 × 4,2V) |
| Kontinuerlig laddström | 8A |
| Kontinuerlig urladdningsström | 35A |
| Momentan urladdningsström | 100A |
| Maxspänning per cell | 4,28 ± 0,05V |
| Minspänning vid urladdning per cell | 3 ± 0,1V |
| Underspänningsskydd (brytpunkt) | 2,8 ± 0,08V |
| Balanseringsström | 60 ± 5 mA |
| Balanseringströskel (spänningsskillnad) | > 0,1V mellan celler |
| Kortslutningsskydd | Ja (automatisk frånkoppling) |
| Överströmsskydd (brytpunkt) | 120 ± 5A |

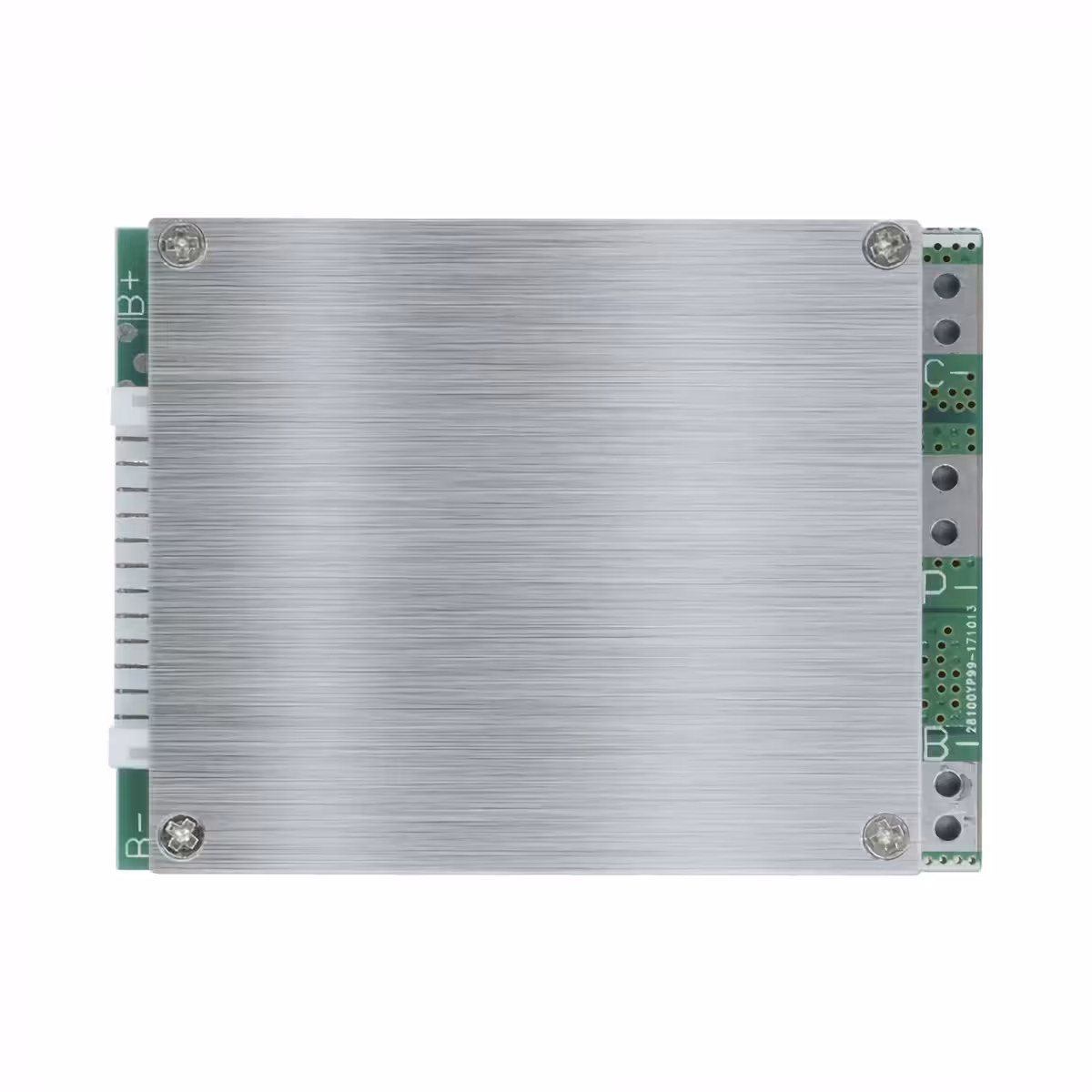

| Modulens mått | 69 × 51 × 8 mm |
| Medföljande kabellängd | 300 mm |
| Kompatibla batterityper | Li-Ion 18650 |

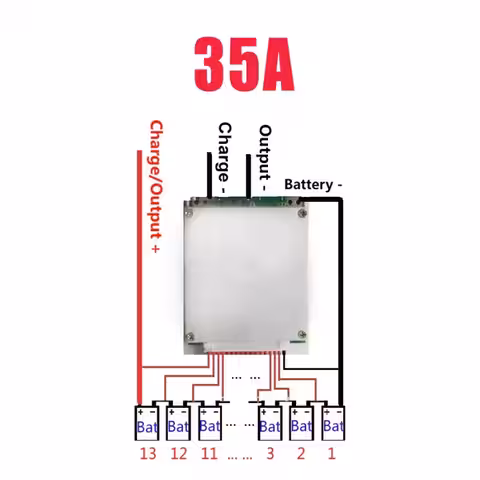

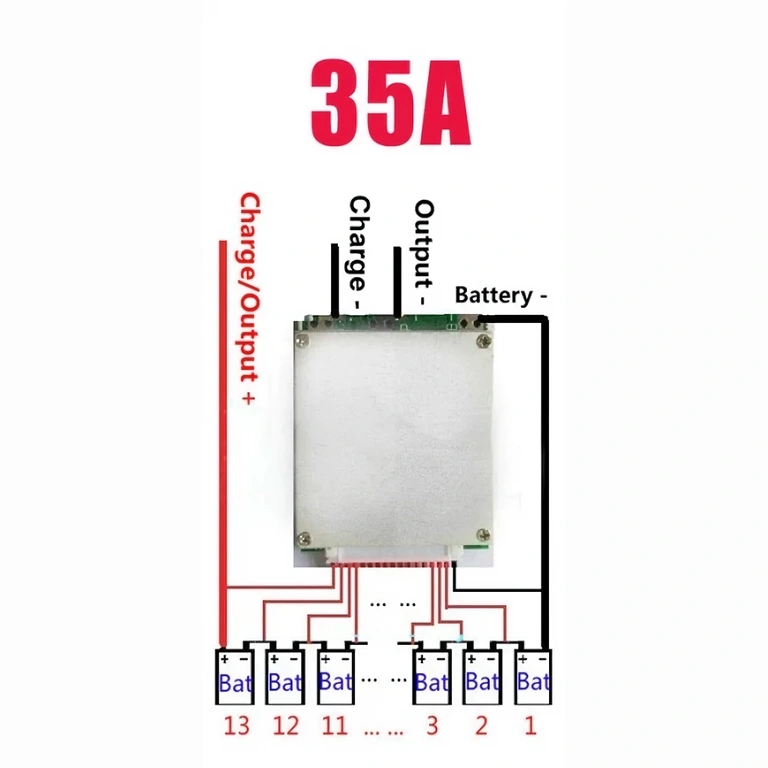

Instruktioner för installation och användning
- Kontrollera batteripackets konfiguration — modulen fungerar endast med 13 celler i serie (13S). Alla andra konfigurationer kan skada modulen permanent.
- Anslut balanseringskablarna (B-) till batteripackets minuspol, och därefter de individuella cellkablarna i ordningsföljd från den första till den trettonde.
- Anslut P- (Pack Minus) till minuspolen på din last eller utgångsenhet.
- Anslut C- (Charge Minus) till minuspolen på din 54,6V-laddare.
- Vid första laddningen, kontrollera med en multimeter att spänningen för varje cell ligger mellan 2,8V och 4,28V.
- Automatisk balansering aktiveras under laddningsprocessen utan att du behöver göra något manuellt.
- Om överströms- eller kortslutningsskyddet löser ut, åtgärda felet och återanslut strömkällan för att återställa modulen.

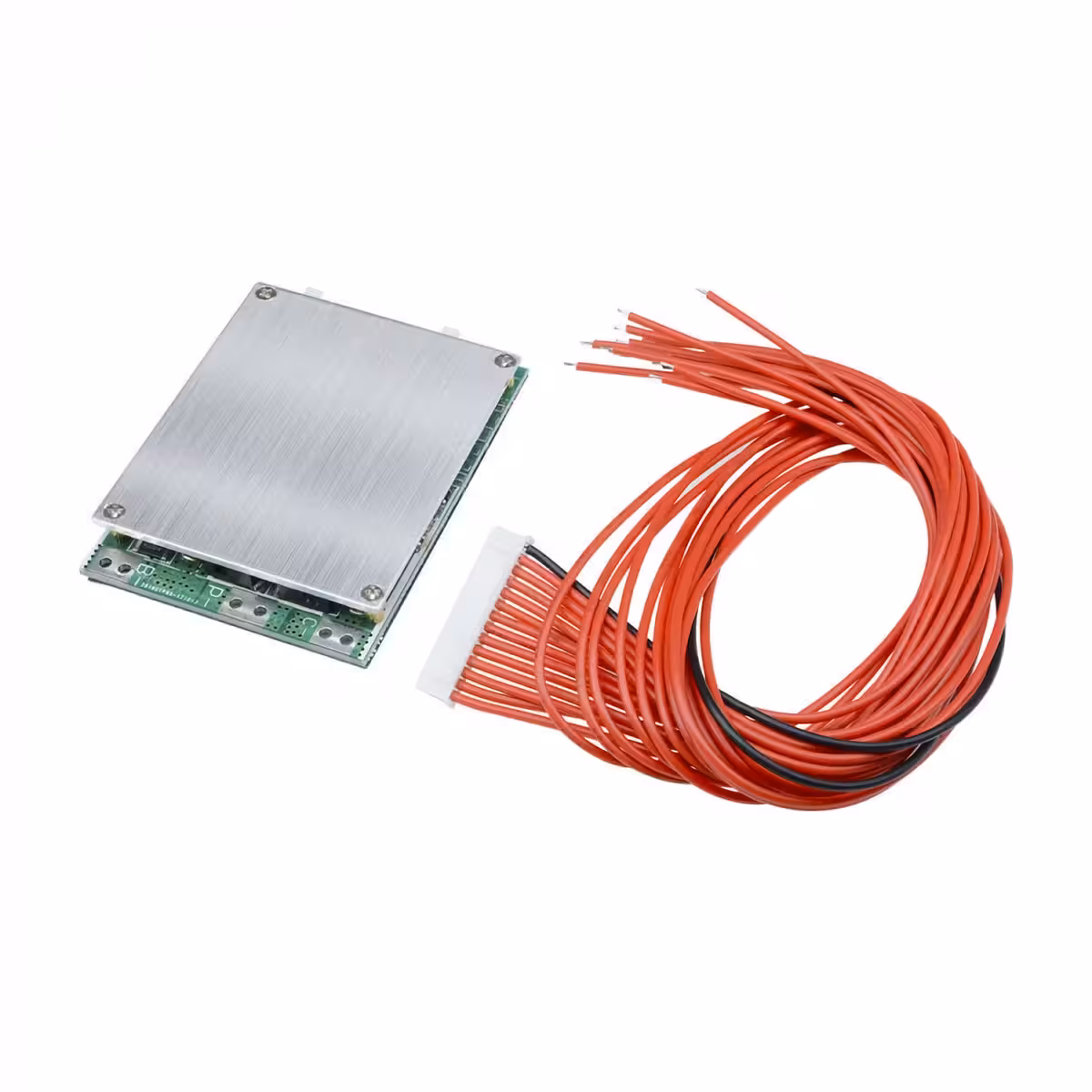

Innehåll i förpackningen
- 1× BMS-modul 13S 48V 35A med aktiv balansering
- 1× Anslutningskabel (300 mm)
Vanliga frågor
Är den kompatibel med Samsung, LG eller Panasonic-celler?
Ja. Den fungerar med alla vanliga 18650 Li-Ion-celler med en nominell spänning på 3,6–3,7V, oavsett tillverkare (Samsung, LG, Panasonic, Sony/Murata etc.). Det enda kravet är 13S-konfigurationen.
Kan jag använda den till en elscooter på 500W eller 1000W?
Ja. En 500W-motor vid 48V drar ca 10–12A vid normal drift, och en 1000W-motor ca 20–22A kontinuerligt. Modulen klarar 35A kontinuerligt och 100A momentant, vilket ger en god marginal för båda applikationerna, även vid körning i uppförsbackar.
Vad händer om en cell laddas ur under gränsvärdet?
Modulen kopplar automatiskt bort utgången när spänningen i någon cell faller under 2,8V för att förhindra permanent skada. Byt ut den defekta cellen innan du tar batteripacket i bruk igen.
Behöver modulen kylfläns eller aktiv kylning?
Vid strömmar under 25A kontinuerligt behövs det inte. Om du ligger nära gränsen på 35A under längre perioder bör du säkerställa passiv ventilation runt modulen — några millimeters fritt utrymme räcker i de flesta installationer.
Stöder den samtidig laddning och urladdning (gemensam port)?
Nej. Modulen har separata portar: C- för laddare och P- för belastning. Anslut varje terminal till rätt destination — de är inte utbytbara.
