BMS 16S 60V 30A – komplett skydd för ditt elfordons batteri
Batteriet i en elscooter eller elcykel går sällan sönder över en natt. Det degraderas gradvis – cell för cell – på grund av spänningsobalans, upprepad överladdning eller oskyddade kortslutningar. Med ett BMS 16S 60V 30A stoppar du dessa processer innan de hinner orsaka permanenta skador.
Notera: Kortet använder en gemensam port (common port), vilket innebär att laddning och urladdning sker via samma anslutningar (B- och P-). Endast kompatibelt med batteripaket bestående av 16 seriekopplade Li-ion-celler.
Varför välja denna modell? (Viktiga fördelar):
- 4-i-1-skydd – övervakar i realtid överladdning, djupurladdning, överström och kortslutning helt automatiskt.
- Passiv cellbalansering – utjämnar spänningen mellan de 16 cellerna vid varje laddning, vilket förhindrar ojämn förslitning och bevarar batteriets räckvidd över tid.
- Integrerad temperatursensor – bryter strömmen automatiskt vid överhettning och återaktiverar den när temperaturen sjunkit till säkra nivåer.
- 30A kontinuerligt, 50A peak – klarar motorer upp till 2500W, vilket ger stabil prestanda även vid kraftiga accelerationer och i uppförsbackar.
- Gemensam port förenklar installationen – kräver endast ett par anslutningar för både laddning och urladdning, perfekt för fordon utan dedikerad laddport.
- Bred kompatibilitet – fungerar med vanliga Li-ion-kemi-typer som ternära celler, LiMn och LiCoO2 (3,7V nominell spänning).
Tekniska detaljer och prestanda

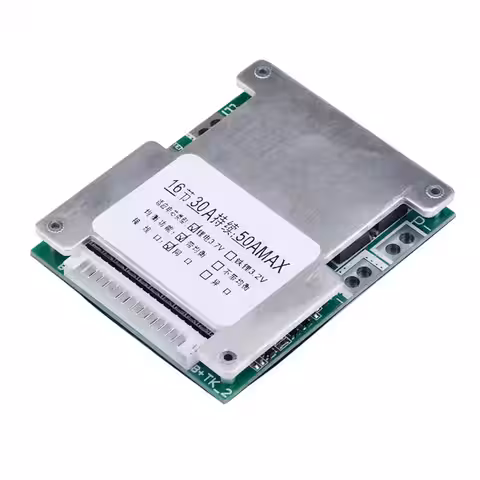

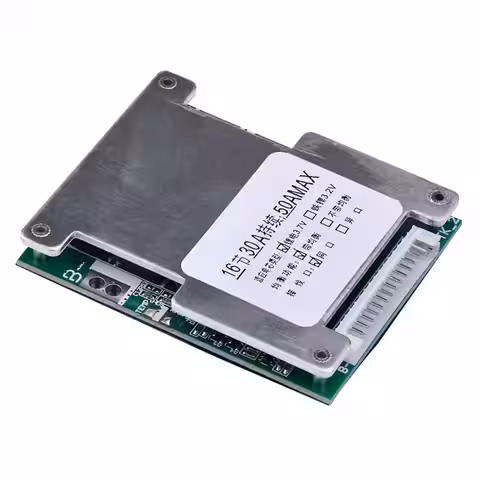

Kortet är utrustat med ett avancerat skyddskretskort med kraftfulla MOSFETs, dimensionerade för att hantera en kontinuerlig ström på 30A och kortvariga strömspikar på upp till 50A. Gränsvärdet för överladdningsskydd ligger på 4,25V/cell, medan skyddet mot djupurladdning aktiveras vid 2,6V/cell – värden som är kalibrerade för att maximera batteriets livslängd. Den passiva balanseringsfunktionen omfördelar energin mellan cellerna under laddningsfasen för att korrigera obalanser innan de blir kritiska.
| Parameter | Värde / Detalj |
|---|---|
| Modell | BMS 16S 60V 30A (gemensam port) |
| Konfiguration | 16 seriekopplade Li-ion-celler |
| Nominell spänning | 60V (upp till 2500W) |
| Kontinuerlig urladdningsström | 30A |
| Peak urladdningsström | 50A |
| Max laddningsström | 30A |
| Överladdningsskydd | 4,25V / cell |
| Djupurladdningsskydd | 2,6V / cell |
| Temperaturskydd | Ja, sensor inkluderad |
| Cellbalansering | Ja, passiv |
| Kompatibel kemi | Li-ion (ternär, LiMn, LiCoO2, 3,7V nom.) |
| Porttyp | Gemensam port (laddning + urladdning via B- och P-) |
Installation och användning

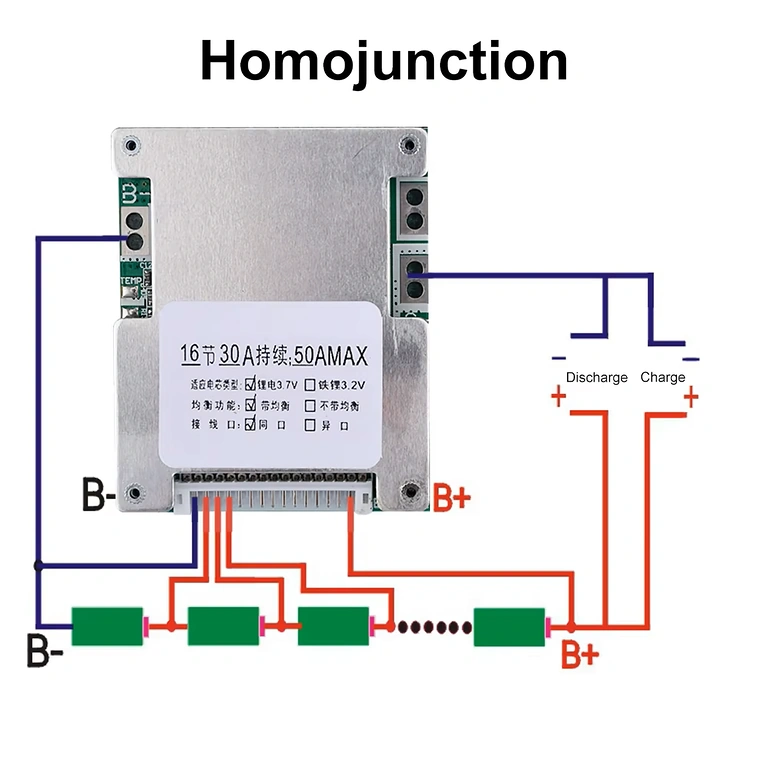

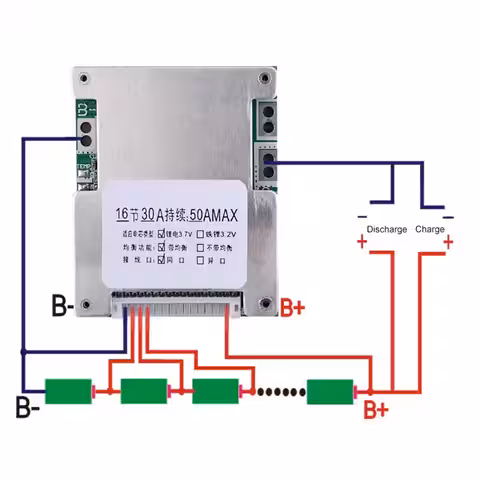

- Anslut balanseringskablarna till var och en av de 16 Li-ion-cellerna i rätt ordning enligt bifogat kopplingsschema.
- Löd fast B- till batteripaketets minuspol.
- Anslut balanseringskontakten till BMS-kortet.
- Anslut B+ till batteriets pluspol och P- till den gemensamma laddnings-/urladdningsporten.
- Kontrollera utspänningen med en multimeter innan första användning.
- Anslut laddaren och övervaka de första 2–3 fulla laddningscyklerna för att låta cellerna balanseras korrekt.
Detta ingår i paketet

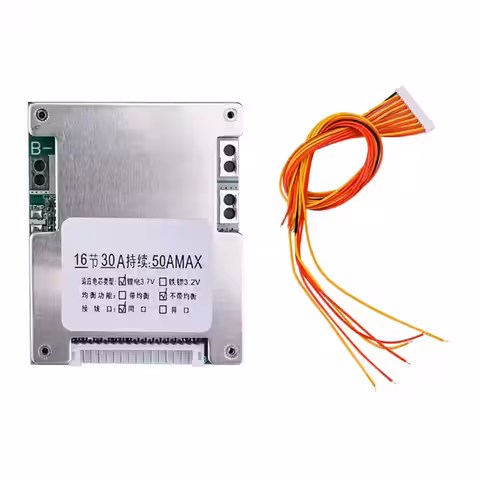

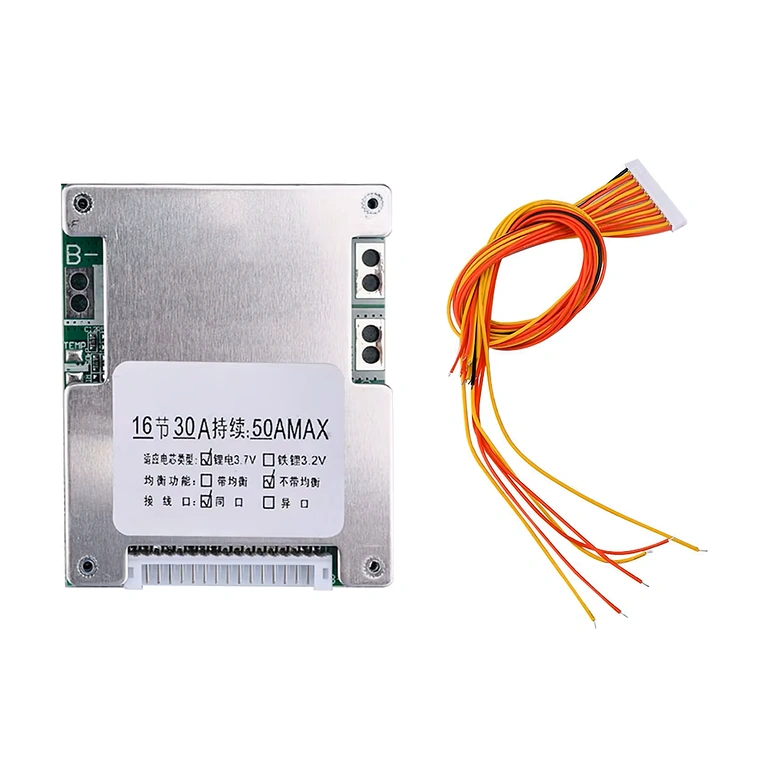

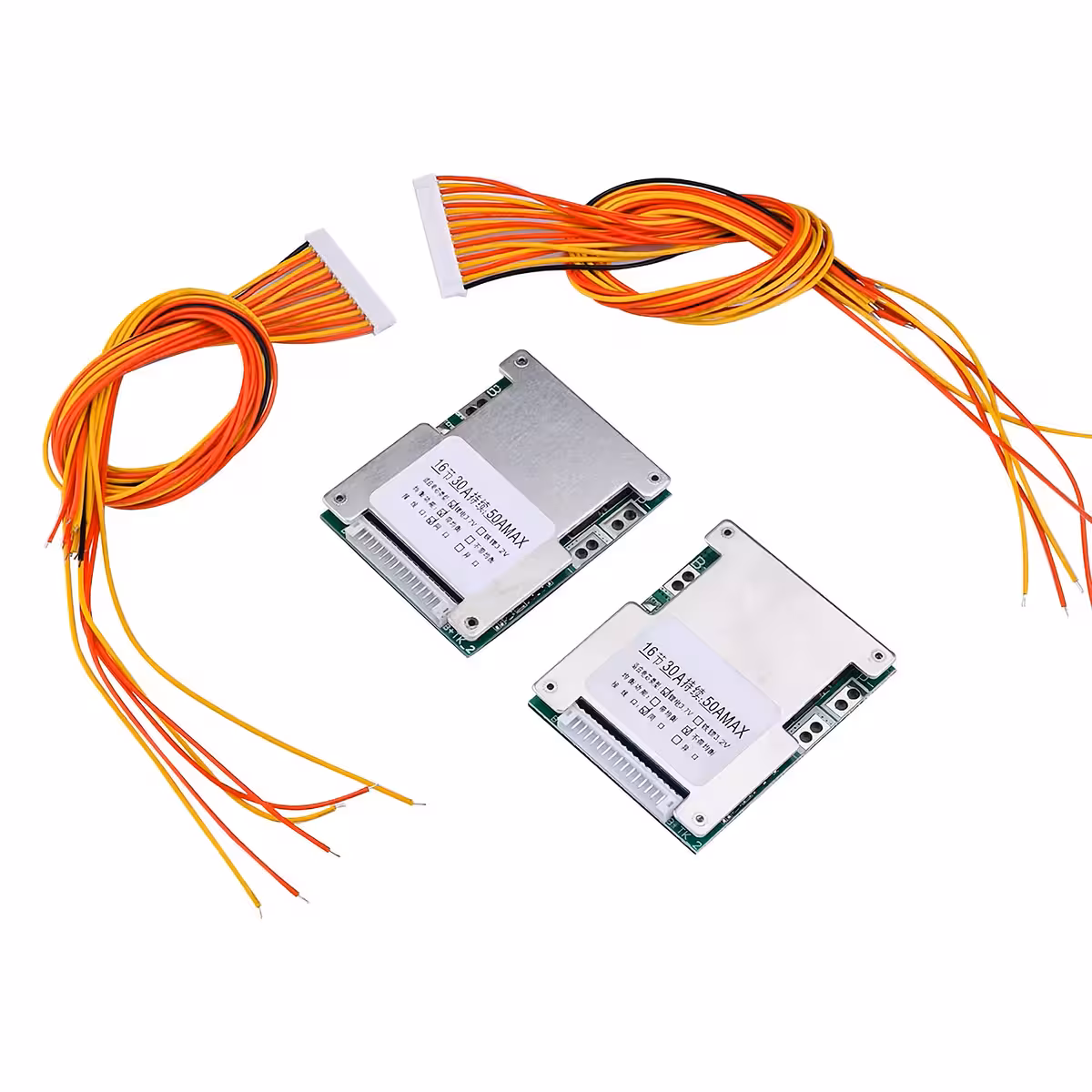

- 1 x BMS-kort 16S 60V 30A med gemensam port
- 1 x Balanseringskablage för 16 celler
- 1 x Integrerad temperatursensor
Vanliga frågor
Kan jag använda detta BMS för ett 13S eller 20S batteri?
Nej. Modulen är exklusivt designad för batteripaket med 16 seriekopplade Li-ion-celler (16S). Att använda ett annat antal celler kan skada både BMS-kortet och batteriet.
Vad innebär gemensam port (common port)?
Det innebär att du använder samma anslutningspunkter för både laddning av batteriet och strömförsörjning till motorn, vilket gör installationen betydligt enklare.
Är den kompatibel med LiFePO4?
Nej, denna modell är konfigurerad specifikt för Li-ion-celler med 3,7V nominell spänning.
