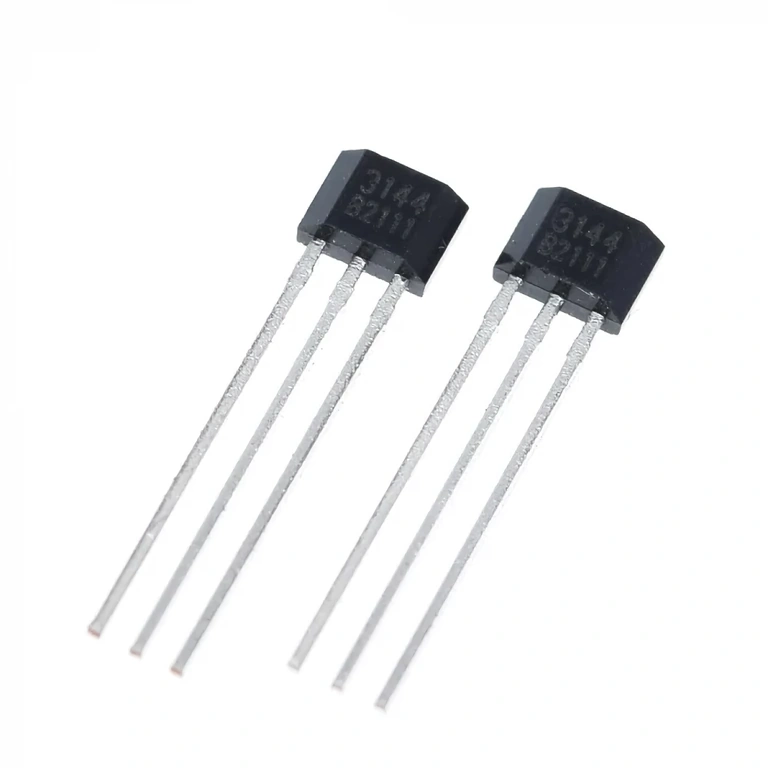

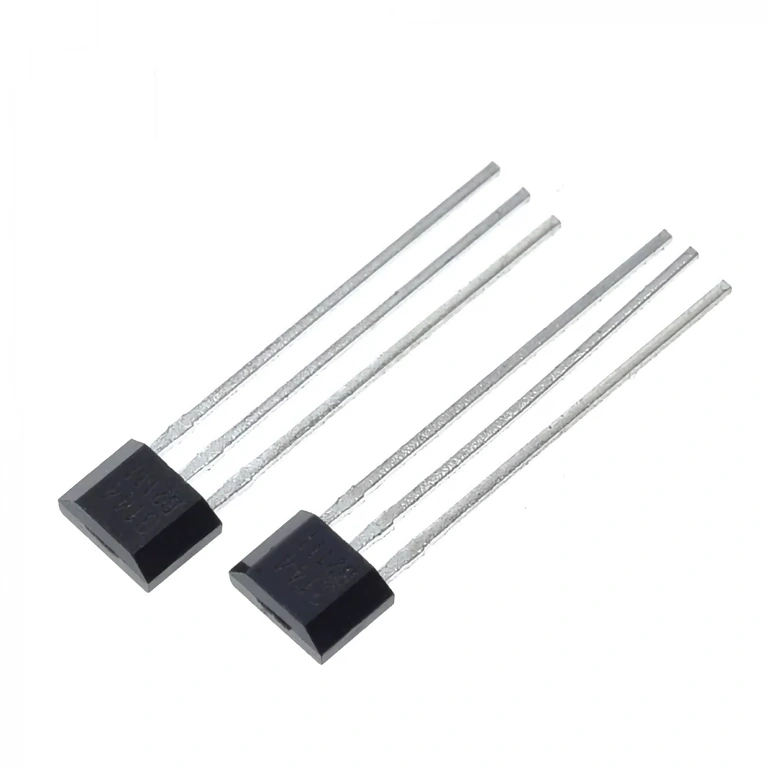

Bipolära magnetiska Hall-sensorer för BLDC-motorer – komplett set om 3
Vibrerar din elmotor vid start, ger den ifrån sig missljud eller vägrar den att starta helt? Den vanligaste orsaken är defekta Hall-sensorer. Detta set med 3 bipolära magnetiska Hall-sensorer är den optimala lösningen för att laga BLDC-motorer i elcyklar, elsparkcyklar, scootrar och hoverboards – utan att du behöver byta ut hela motorn eller styrenheten.
Notera: Setet innehåller 3 identiska sensorer, vilket är det exakta antalet som krävs för att byta ut samtliga sensorer i en standard 3-fas BLDC-motor.
Varför välja detta set? (Fördelar):
- Bred kompatibilitet — Ersätter direkt modeller som A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E och 49E utan behov av modifieringar.
- Bipolär detektering — Svarar på magnetfält i båda riktningar, vilket eliminerar kommuteringsfel som orsakar vibrationer eller motorstopp under belastning.
- Standardiserad anslutning — 3-pin (VCC +5V, GND, Signal) för enkel inkoppling utan krånglig omkablage.
- Komplett reparation — Genom att byta ut alla tre sensorer samtidigt säkerställer du att motorn fungerar felfritt och minimerar risken för framtida avbrott.
- Kostnadseffektivt — En bråkdel av kostnaden jämfört med att köpa en ny motor eller styrenhet, vilket ofta är 10–30 gånger dyrare.
Detaljer och prestanda
Varje sensor utnyttjar Hall-effekten för att detektera rotorns magnetfält och skicka en digital signal till styrenheten, som i sin tur vet exakt när faserna ska växlas. Utan denna information kan motorn inte starta mjukt, eller inte starta alls.
Utgångssignalen ligger mellan 0V och 3.2V. Anslutningen till motorn sker via en 5-trådskontakt: 2 för strömförsörjning (+5V och GND) samt en signaltråd för varje sensor. Detta är standardkonfigurationen för 36V och 48V-motorer i de flesta eldrivna fordon.
Så här testar du en misstänkt sensor: För en magnet nära sensorn och mät spänningen på signalpinnen med en multimeter. Om värdet inte varierar mellan 0V och ca 3.2V är sensorn defekt och behöver bytas ut. Om alla sensorer klarar testet, kontrollera kablaget från motorn och styrenhetens status.
| Parameter | Värde / Detalj |
|---|---|
| Sensortyp | Magnetisk bipolär (Hall-effekt) |
| Kompatibla modeller | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Matningsspänning | +5V DC |
| Utgångsspänning (signal) | 0V – 3.2V (digital) |
| Antal pinnar per sensor | 3 (VCC, GND, Signal) |
| Motorkontakt | 5-trådskontakt (2 ström + 3 signal) |
| Kompatibla applikationer | Elcykel, elsparkcykel, elscooter, hoverboard |
| Antal i förpackningen | 3 sensorer |
Innehåll
- 3x Hall-sensor (magnetisk, bipolär, kompatibel med A3144E, 41F, SS41F och motsvarande)
Vanliga frågor
Hur vet jag om det är Hall-sensorerna som är trasiga?
Klassiska symptom är att motorn inte startar, rycker vid start eller tappar kraft under belastning. Snabbt test: Håll en magnet mot varje sensor och mät spänningen på signalpinnen med en multimeter – den bör växla mellan 0V och ca 3.2V. Om spänningen inte ändras är sensorn defekt.
Passar dessa min elmotor?
Om din motor använder sensorer av typen A3144, 41F, SS41F eller någon av de listade ekvivalenterna, så är de direkt kompatibla. Detta gäller de allra flesta 36V och 48V BLDC-motorer för elcyklar, elsparkcyklar och liknande fordon.
Varför byta alla tre om bara en är trasig?
Sensorerna har oftast suttit i lika länge och utsatts för samma slitage. Om en har gett upp är sannolikheten stor att de andra snart följer efter. Att byta alla tre samtidigt sparar dig tid och besvär i längden.
Krävs avancerad teknisk kunskap för montering?
Nej, men du behöver kunna öppna motorkåpan. Ett tips är att fotografera anslutningarna innan du kopplar loss något – det underlättar monteringen avsevärt. Inga specialverktyg krävs; normal händighet räcker gott.
