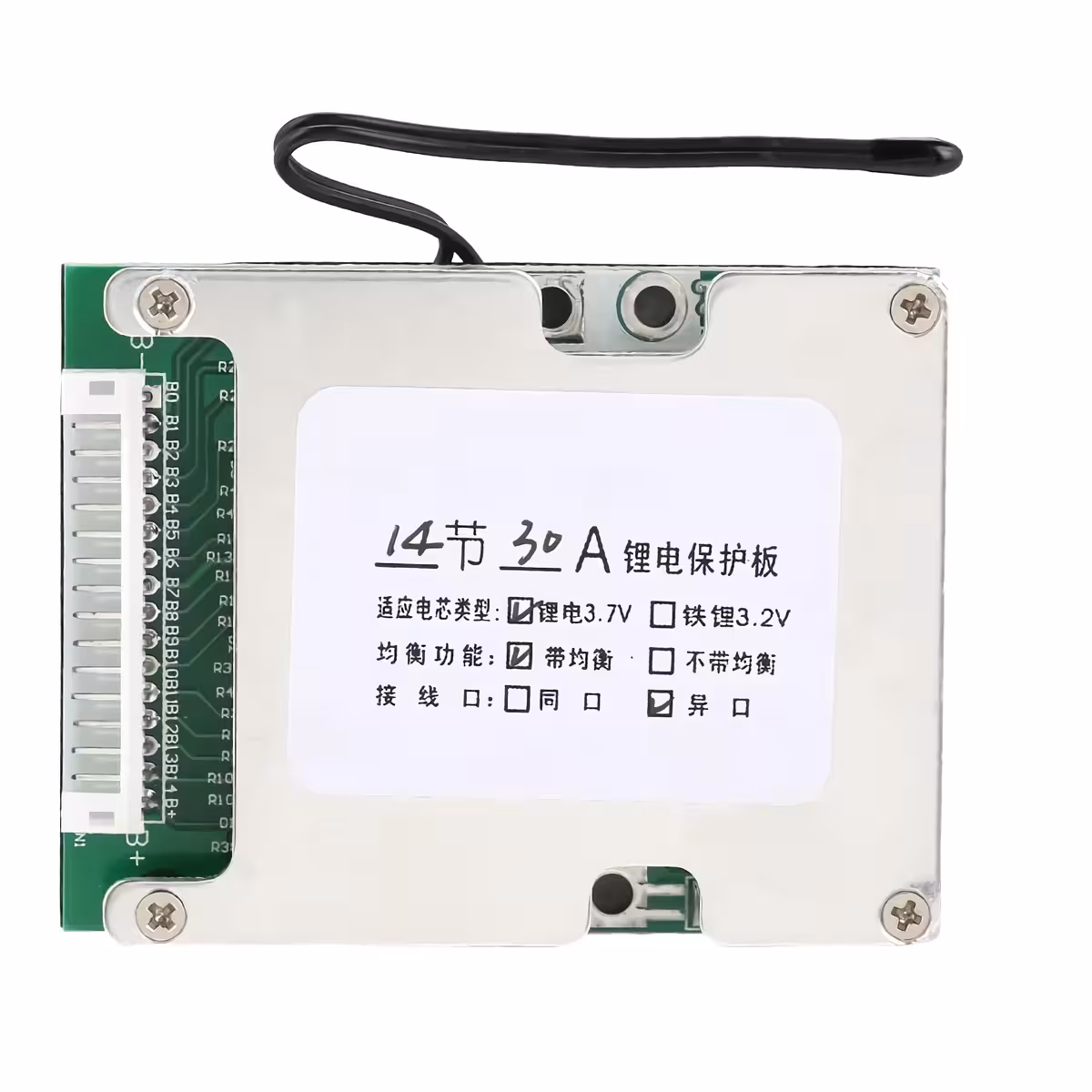

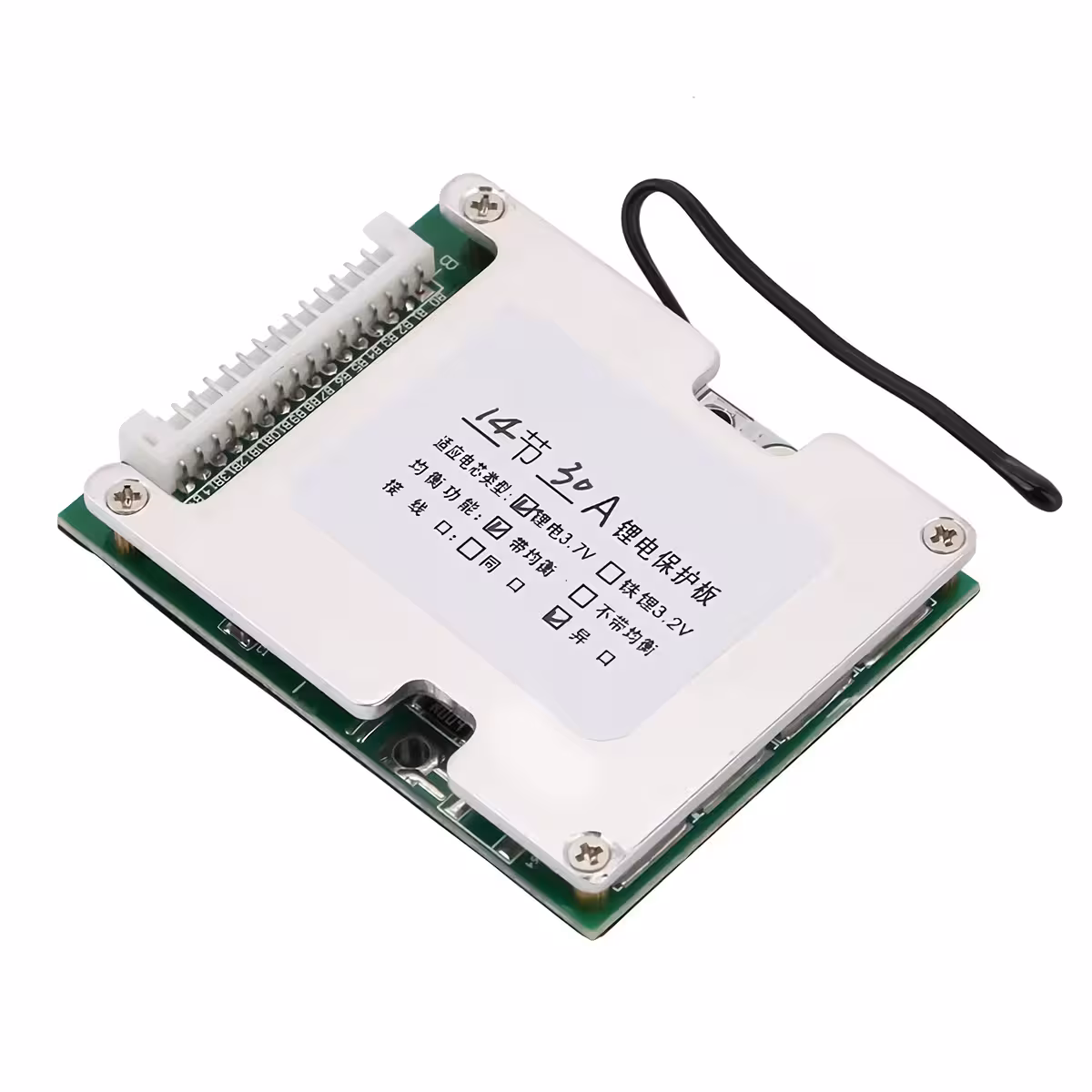

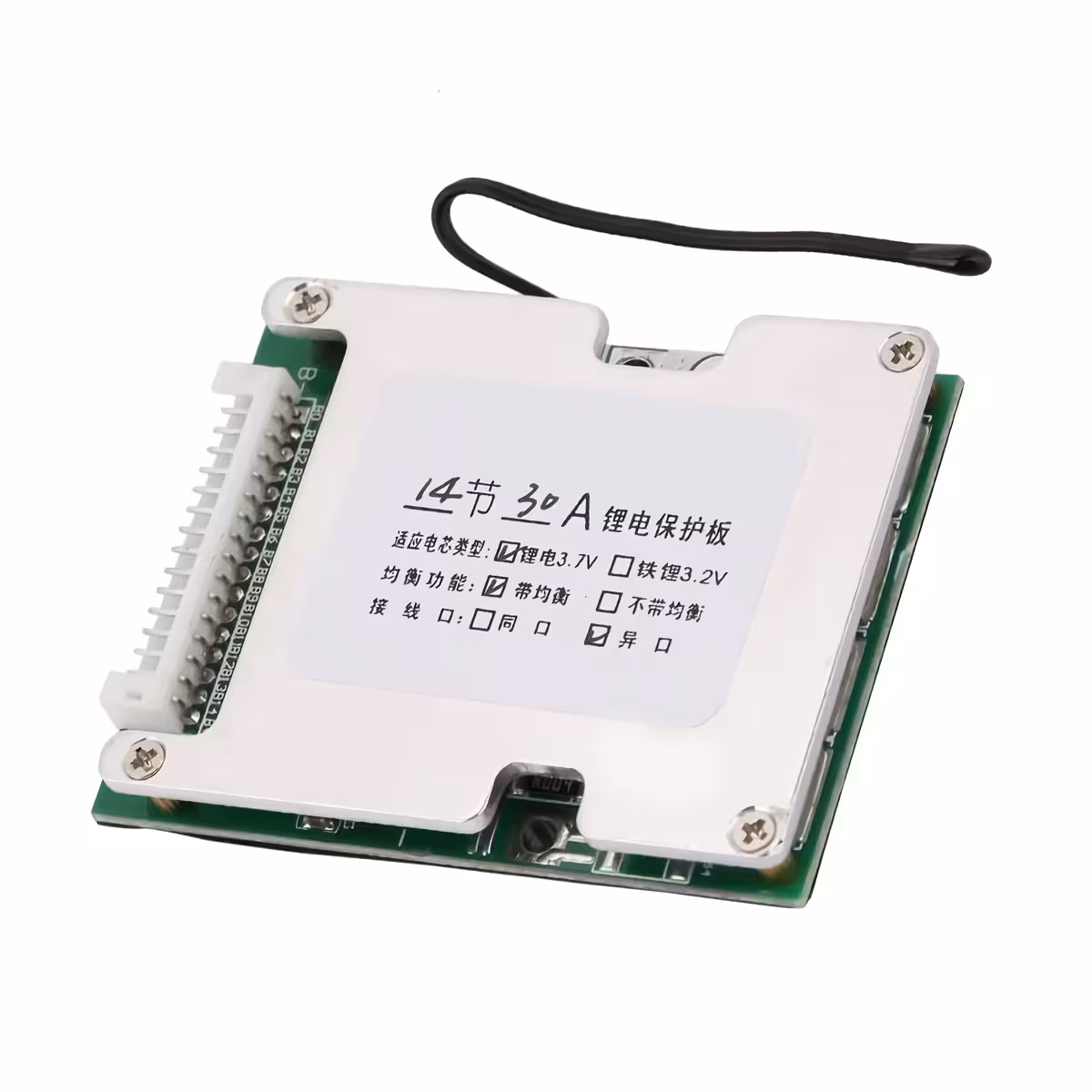

BMS 14S 52V 30A – komplett skydd för ditt 52V Li-Ion-batteri
Har du byggt eller renoverat ett 14S-batteripaket och behöver en pålitlig lösning som faktiskt skyddar dina celler? Detta BMS gör mer än att bara agera strömbrytare; det övervakar varje enskild cell, reagerar omedelbart vid överhettning och säkerställer långsiktig balans i paketet. Allt detta i ett kompakt format på 65 × 50 × 9 mm som får plats i de flesta batterihöljen.

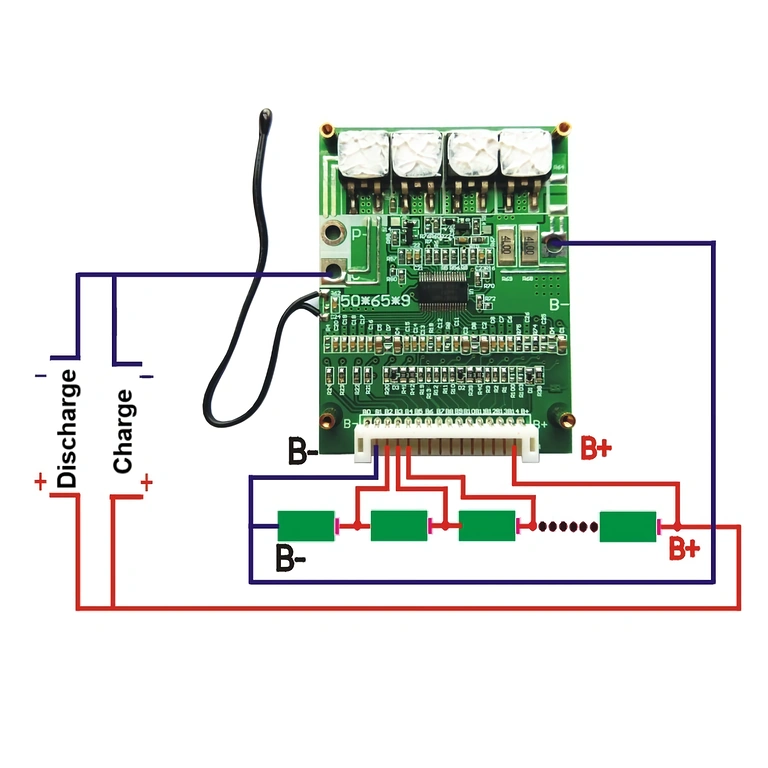

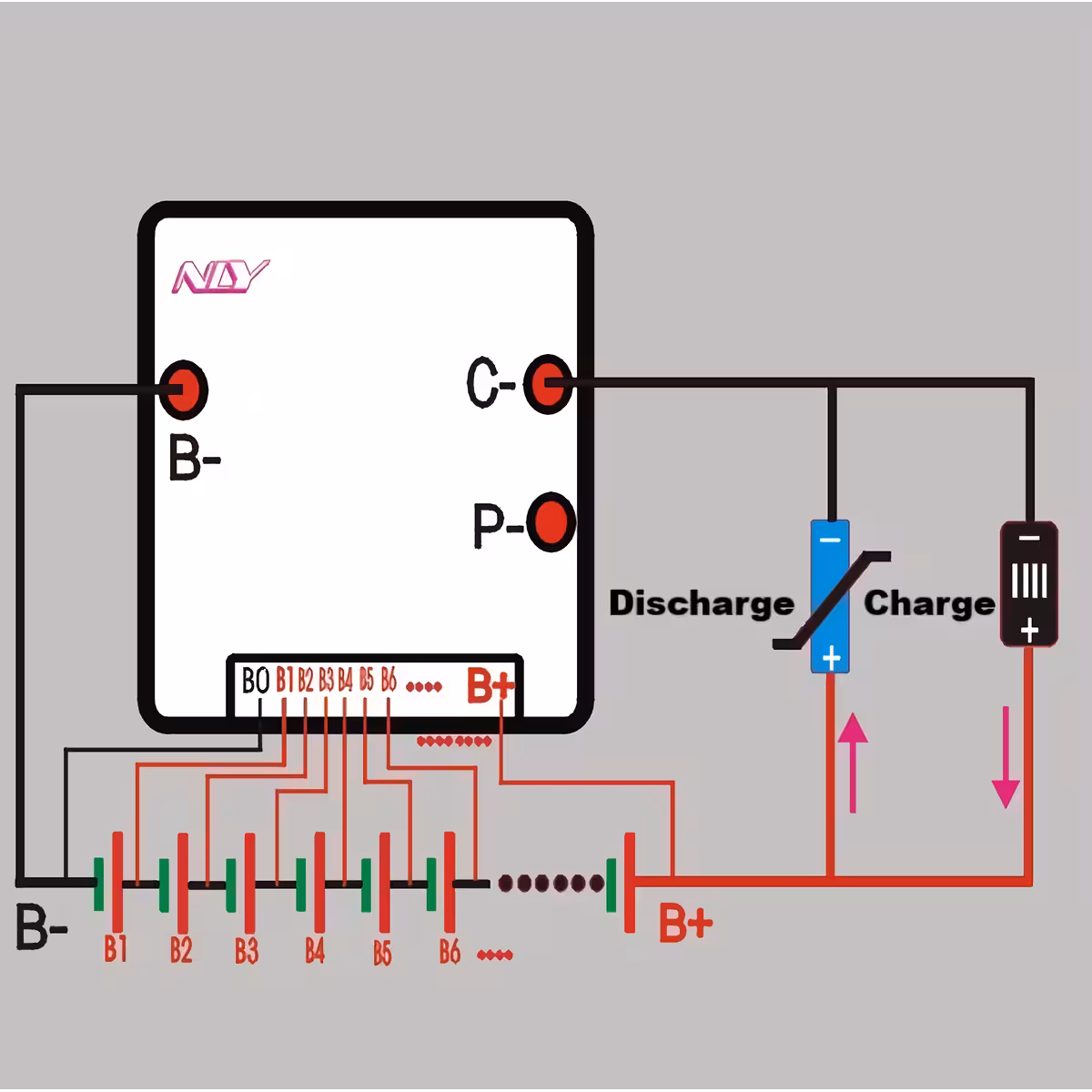

Observera: Produkten är avsedd för användare med erfarenhet av Li-Ion-batterier. Kontrollera polaritet och anslutningsordning noggrant innan spänning tillförs.
Varför välja denna modell? (Fördelar):

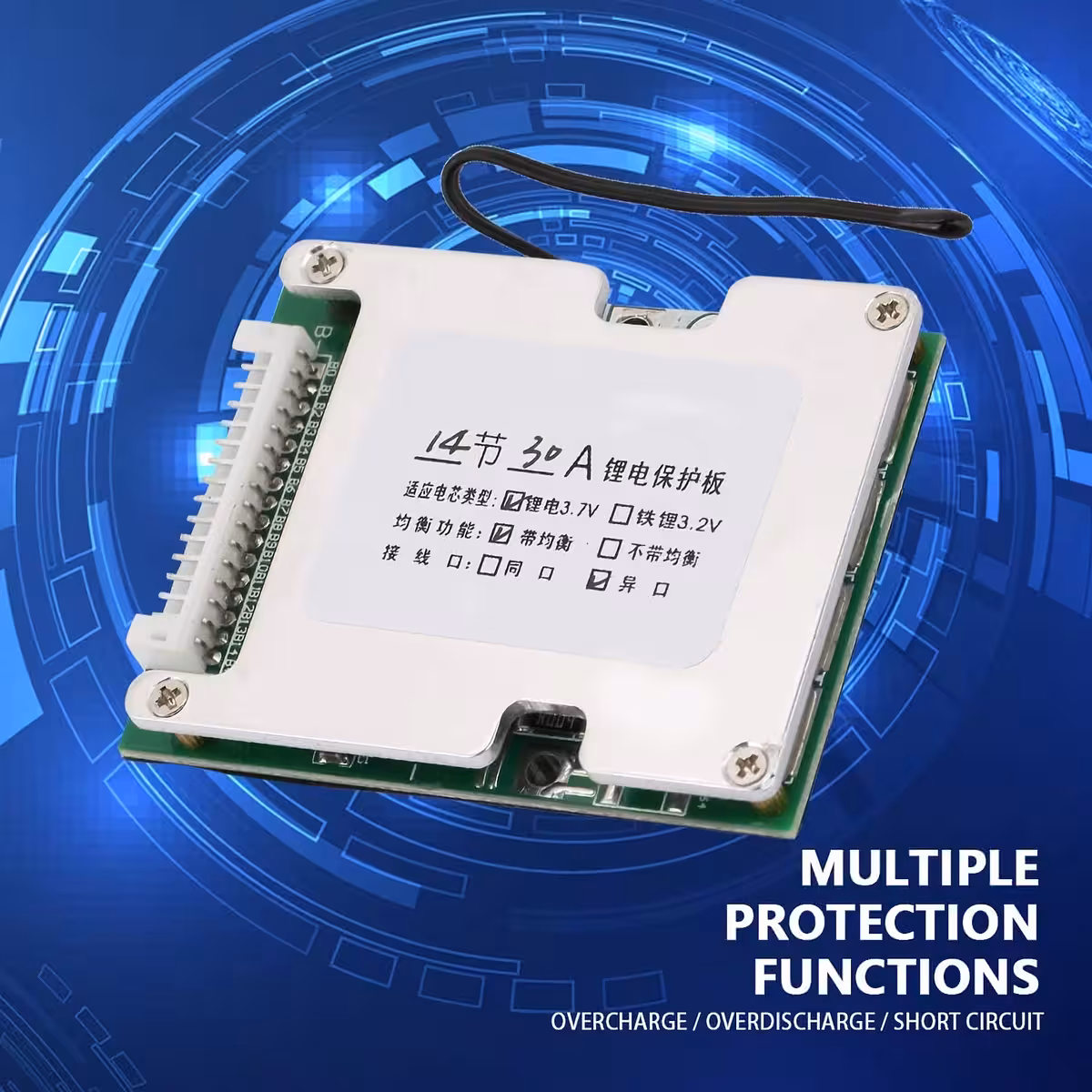

- Fyrdubbelt skydd — överladdning, djupurladdning, överström och kortslutningsskydd är aktiva samtidigt utan behov av extra inställningar.
- Passiv balansering vid 4,2V per cell — kompenserar för kapacitetsskillnader mellan cellerna vid varje laddcykel, vilket kan förlänga batteriets livslängd med 20–30 %.
- Automatiskt termiskt skydd vid 75°C — bryter strömmen vid överhettning och återgår automatiskt till drift när temperaturen sjunkit, helt utan manuell återställning.
- 30A nominellt, 35A peak — hanterar motorer från 500W upp till 1000W vid 52V utan att lösa ut vid start eller i branta uppförsbackar.
- Kompakt design — väger endast 60 gram och är 9 mm tunn, vilket gör den enkel att montera i elcykelramar eller batterikapslingar.
Detaljer och prestanda
Kortet hanterar en seriekoppling av 14 Li-Ion-celler med en nominell spänning på 52V. Skyddet mot överladdning vid 4,25V per cell avbryter laddningen innan cellens kemi tar skada, medan gränsen för djupurladdning vid 2,6V per cell bevarar batteriets kapacitet över tid. Passiv balansering aktiveras automatiskt när den första cellen når 4,2V, vilket gör att övriga celler hinner ikapp.
| Parameter | Värde / Detalj |
|---|---|
| Modell | BMS 14S 52V |
| Antal celler i serie | 14S |
| Nominell spänning | 52V |
| Nominell ström | 30A |
| Maximal ström (peak) | 35A |
| Skydd mot djupurladdning | 2,6V / cell |
| Skydd mot överladdning | 4,25V / cell |
| Balanseringsspänning | 4,2V / cell |
| Termiskt skydd (urladdning) | 75°C |
| Termiskt skydd (laddning) | -7°C |
| Mått | 65 × 50 × 9 mm |
| Vikt | 60 g |
| Batterikemi | Li-Ion |
Paketet innehåller
- 1 × BMS 14S 52V 30A-kort
Vanliga frågor
Vilka batterityper fungerar detta BMS med?
Det är avsett exklusivt för Li-Ion-batterier i 14S-konfiguration (14 celler i serie, 52V nominellt). Det rekommenderas inte för LiFePO4 eller LiPo utan att först verifiera cellspänningarna, då skyddströsklarna är kalibrerade specifikt för Li-Ion.
Hanterar det både laddning och urladdning?
Ja. Kortet styr båda kretsarna — urladdning vid 30A nominellt (35A peak) och laddning med skydd mot överspänning och för låg temperatur (-7°C). Du behöver ingen separat modul för laddning.
Vad händer efter ett termiskt avbrott vid 75°C?
BMS-enheten bryter automatiskt urladdningen och återupptar driften så snart temperaturen sjunkit under säkerhetsgränsen. Ingen manuell återställning krävs — processen är helt automatisk.
Räcker detta för en 1000W-motor på en 52V elcykel?
Ja. Vid 52V drar en 1000W-motor cirka 19A under normal drift. Den nominella strömmen på 30A ger en bekväm marginal, och 35A peak täcker upp för startögonblick och branta stigningar utan att skyddskretsen löser ut i onödan.
