Automatiskt nivårelä med 3 sensorer – smart pumpstyrning utan manuell övervakning
Har du någonsin glömt att stänga av pumpen så att tanken svämmar över? Eller har vattennivån blivit så låg att pumpen går torrt? Detta automatiska nivårelä löser problemet genom att starta och stoppa pumpen baserat på vattennivån som detekteras av sensorerna. Du behöver inte längre ingripa manuellt.

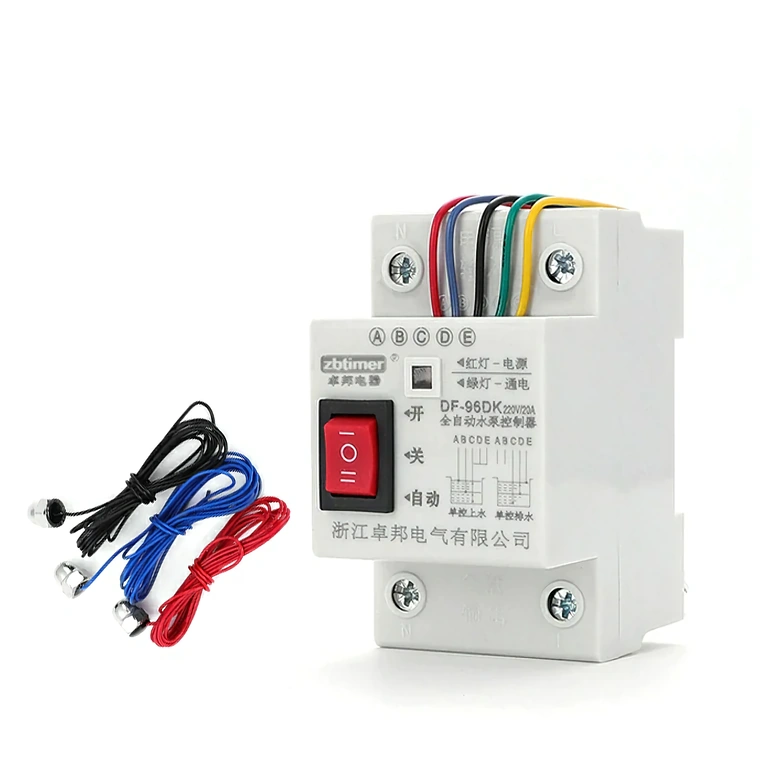

Notera: Paketet innehåller kontrollrelä och 3 nivåsensorer (5 meter vardera). Vattenpump ingår ej.
Varför välja denna modell? (Huvudfördelar):
- 3 sensorer à 5 m ingår — redo för djupa tankar eller medelstora bassänger direkt vid leverans, utan extra kostnad
- Reläutgång 20A / 220V resistiv last — klarar kraftfulla pumpar utan risk för överbelastning

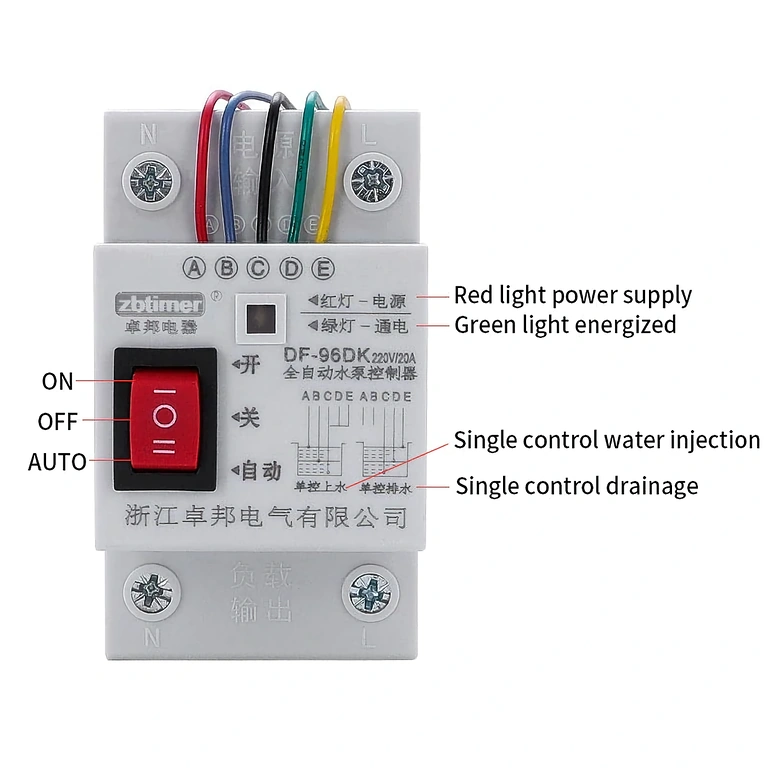

- 3 lägen: AUTO / ON / OFF — växla till manuellt läge på några sekunder utan att behöva ändra kablage
- 4 förkonfigurerade scenarier — fyllning, tömning, miniminivå eller överföring mellan två tankar, med tydliga kopplingsinstruktioner
- Färgkodning (röd, blå, svart, grön, gul) — identifiera varje sensor direkt och minimera risken för felkopplingar

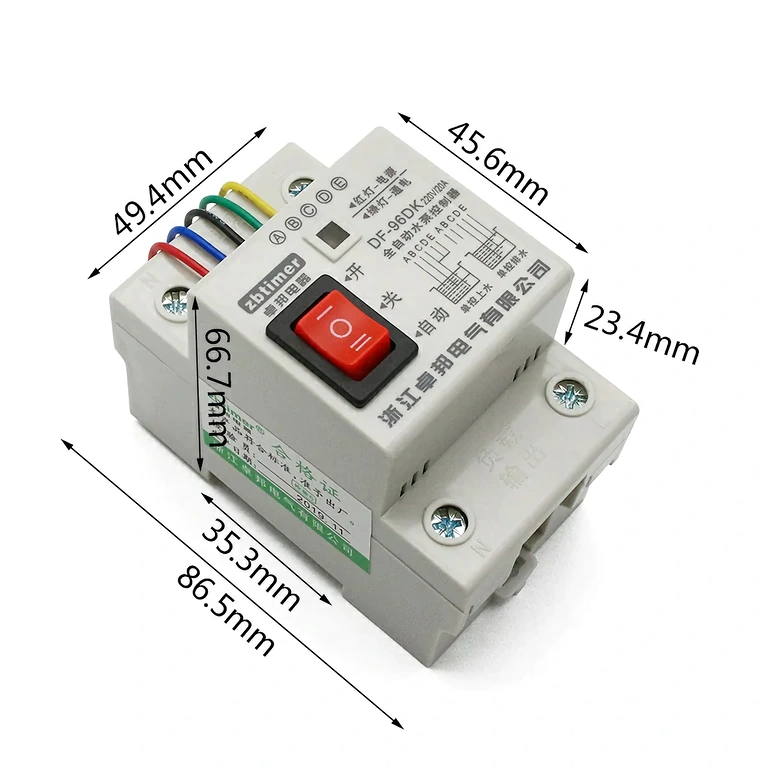

- Kompakt format (86×66×49 mm) — passar i de flesta elskåp eller kopplingsdosor utan behov av modifieringar
Detaljer och prestanda
Nivådetekteringen bygger på elektrisk konduktivitet — när metallsensorerna kommer i kontakt med vattnet sluts kretsen, vilket aktiverar eller bryter reläet. Reläet klarar 20A för resistiv last och 10A för induktiv last (motorer, pumpar), vilket gör att det fungerar utmärkt med de flesta dränkbara pumpar och ytpumpar för hushållsbruk eller lättare industriella applikationer. Med trelägesväljaren får du full kontroll – om du snabbt behöver starta eller stoppa pumpen manuellt krävs ingen urkoppling.
| Parameter | Värde / Detalj |
|---|---|
| Märkspänning | 220V AC |
| Reläutgång – resistiv last | 20A / 220V |
| Reläutgång – induktiv last | 10A / 220V |
| Antal sensorer | 3 st |
| Kabellängd sensorer | 5 meter vardera |
| Driftlägen | ON / OFF / AUTO |

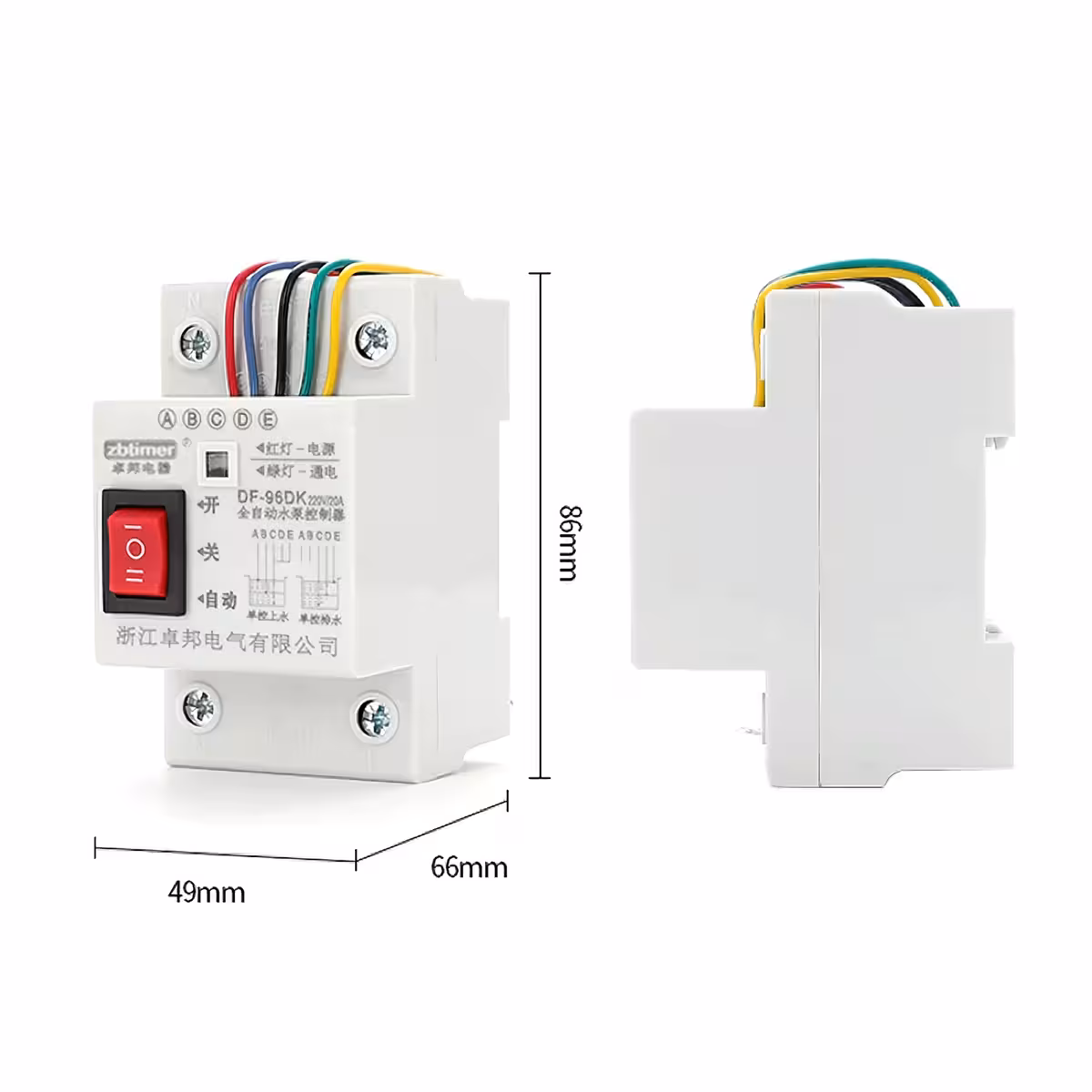

| Mått | 86 × 66 × 49 mm |
| Kompatibla applikationer | Tankar, brunnar, pooler, akvarier |
Instruktioner för installation och användning

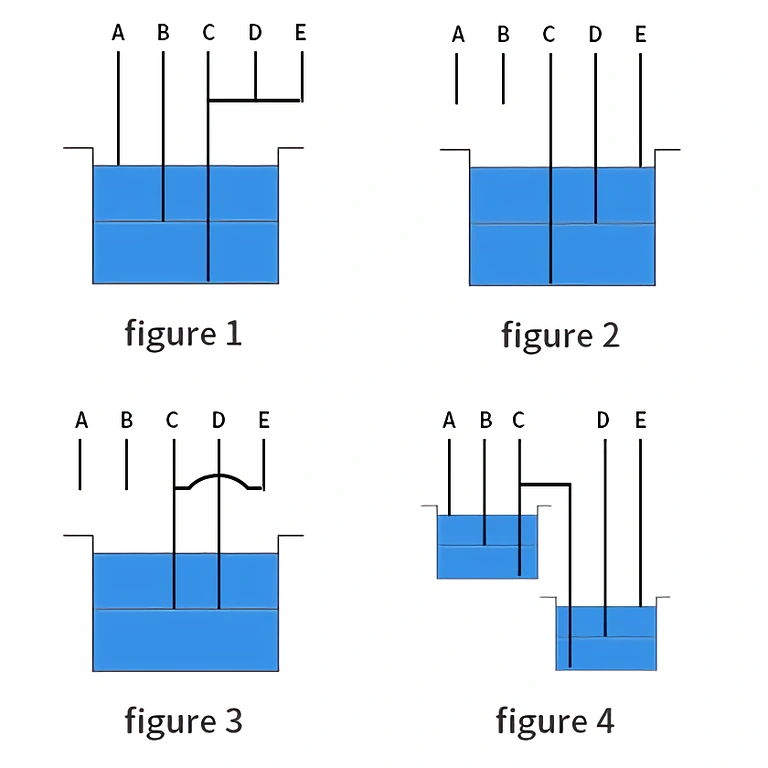

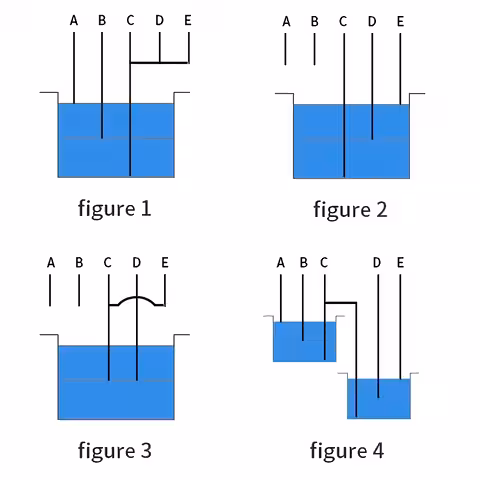

- Automatisk påfyllning (Figur 1): Anslut sensor A (röd) vid övre nivån (stoppar pumpen när tanken är full); sensor B (blå) vid undre nivån (startar pumpen när nivån sjunker); sensor C (svart) som gemensam jord. Sensorerna D (grön) och E (gul) kopplas samman med C.
- Automatisk tömning (Figur 2): Sensor E vid övre nivån startar pumpen; sensor D vid undre nivån stoppar pumpen; C fungerar som gemensam jord. Sensorerna A och B lämnas urkopplade.
- Bibehåll miniminivå (Figur 3): Anslut C och D som kontrollpunkter för låg nivå; gör en kortslutningsbrygga mellan E och C. Sensorerna A och B lämnas urkopplade. Pumpen stängs av automatiskt när nivån sjunker under minimigränsen.
- Automatisk överföring mellan två tankar (Figur 4): Sensor A vid övre nivån i den övre tanken (stopp); sensor B vid undre nivån i den övre tanken (start); C som gemensam jord för båda tankarna; sensor D vid låg nivå i den nedre tanken (stopp); sensor E vid hög nivå i den nedre tanken (start). Om aktivering vid hög nivå i den nedre tanken inte behövs kan sensor E kopplas ur.
- Ställ väljaren i läge AUTO för kontinuerlig automatisk drift eller i ON/OFF för manuell styrning.
Paketets innehåll

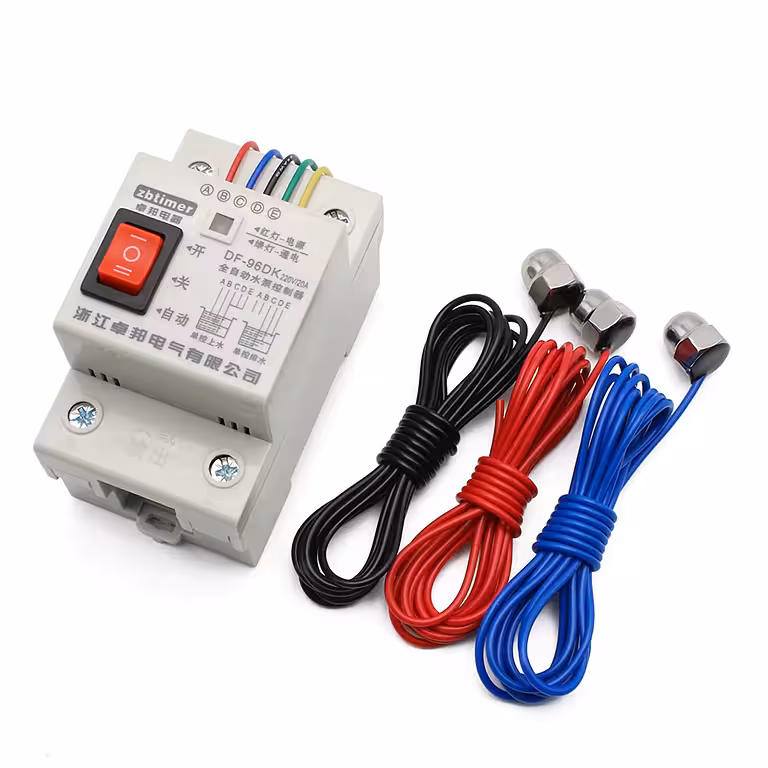

- 1× Automatiskt nivårelä 220V

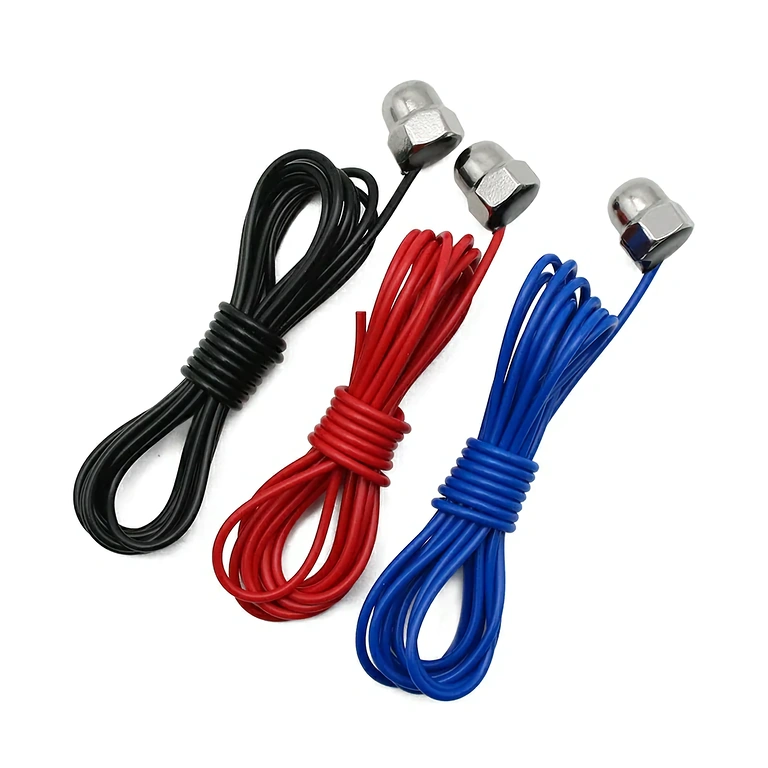

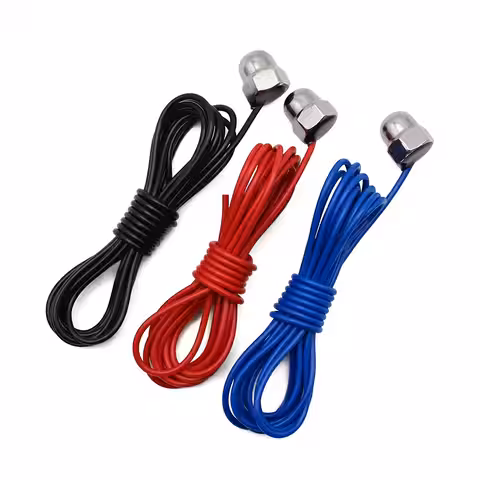

- 3× Nivåsensorer i rostfritt stål (5 m vardera)
Vanliga frågor
Är den kompatibel med alla typer av dränkbara pumpar?
Ja, den fungerar med dränkbara pumpar och ytpumpar för 220V AC, förutsatt att strömförbrukningen inte överstiger 20A (resistiv) eller 10A (induktiv). Kontrollera pumpens tekniska specifikationer före installation.
Kan sensorerna användas i saltvatten eller klorerat vatten (pooler)?
Ja. Sensorerna är korrosionsbeständiga och tål klorerat eller salt vatten i normala koncentrationer. I mycket aggressiva kemiska miljöer bör de inspekteras regelbundet och bytas ut vid tecken på slitage.
Kan jag förlänga sensorkablarna utöver 5 meter?
Ja, med lämplig elkabel och vattentäta skarvar. För avstånd över 20 m rekommenderas skärmad kabel för att minska elektriska störningar som kan orsaka felaktiga kommandon.
Vad händer vid ett strömavbrott?
När strömmen återkommer återupptar reläet driften baserat på väljarens läge och den aktuella vattennivån. Det finns inget internt minne – pumpen reagerar direkt på de rådande förhållandena.
Kan den styra överföring mellan två tankar samtidigt?
Ja. Genom scenariot i Figur 4 övervakar reläet nivån i båda tankarna med de 3 medföljande sensorerna och hanterar automatiskt vattenöverföringen mellan dem.
