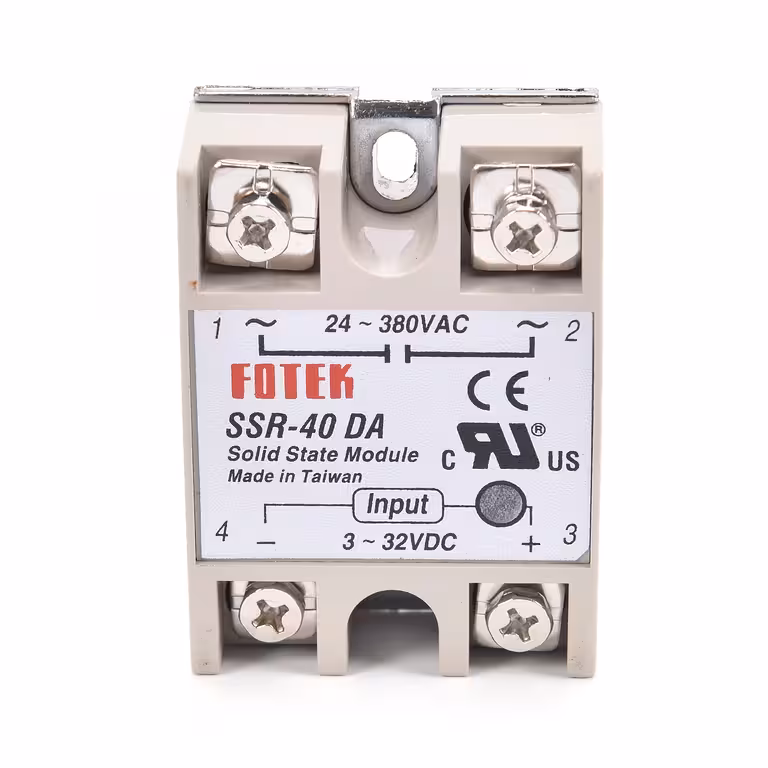

Solid State Relä SSR-40DA — Ljudlös och slitagefri AC-styrning på 40A
Traditionella elektromekaniska reläer slits ut, låter och skapar gnistbildning. Om du arbetar med repetitiv styrning av AC-laster — såsom värmeelement, motorer eller industriell belysning — behöver du en mer pålitlig lösning. Solid State-reläet SSR-40DA hanterar upp till 40A vid 380V AC genom en enkel 3–32V DC-styrsignal, helt utan rörliga delar.
Observera: SSR-40DA är endast avsett för växelströmslaster (AC) på utgången. För likströmslaster (DC) krävs modellen SSR-DD.
Varför välja detta relä? (Fördelar):
- Ingen mekanisk förslitning — saknar fysiska kontakter, vilket ger en betydligt längre livslängd än mekaniska reläer vid frekvent koppling.
- Direktkompatibelt med Arduino, Raspberry Pi och PLC — accepterar styrsignaler från 3V DC, vilket gör det enkelt att styra direkt från Raspberry Pis 3.3V-pinnar utan extra motstånd.
- Optisk isolering på 2500V AC — din styrkrets är helt galvaniskt skild från nätspänningen, vilket ger maximal säkerhet för din elektronik.
- Snabb kopplingstid (under 10ms) — idealiskt för applikationer med snabba cykler, som temperaturstyrning via PWM eller industriell automation.
- Inbyggd LED-indikator — ger dig direkt visuell feedback på reläets status utan behov av multimeter.
- Brett temperaturområde (-30°C till +75°C) — fungerar stabilt i elskåp, teknikutrymmen och krävande industriella miljöer.
Prestanda och tekniska detaljer
Utgången av TRIAC-typ säkerställer effektiv koppling av både resistiva laster (värmeelement, glödlampor) och induktiva laster (motorer, transformatorer). Den inbyggda optiska isoleringen skapar en säker barriär mellan din 3–32V DC-styrsignal och nätspänningen på upp till 380V AC, vilket skyddar din mikrokontroller från störningar. Den kompakta designen på 6,5 × 5 × 2,5 cm monteras enkelt på en kylfläns eller panel. Vid belastningar nära 40A rekommenderar vi starkt användning av en kylfläns för optimal värmeavledning.
| Parameter | Värde / Detalj |
|---|---|
| Modell | SSR-40DA |
| Styrsignal (ingång) | 3–32V DC |
| Styrström (ingång) | 3–25mA |
| Utspänning (last) | 24–380V AC |
| Maximal ström (utgång) | 40A |
| Utgångstyp | TRIAC |
| Kopplingstid | <10ms |
| Läckström (ON-läge) | <2mA |
| Dielektrisk hållfasthet | 2500V AC |
| Isolationsresistans | 500MΩ / 500V DC |
| Isolering | Optisk |
| Visuell indikering | LED |
| Driftstemperatur | -30°C … +75°C |
| Dimensioner | 6,5 × 5 × 2,5 cm |
| Montering | Skruvmontering |
Paketets innehåll
- 1 × Solid State Relä SSR-40DA
Vanliga frågor
Kan jag använda SSR-40DA för DC-laster?
Nej. TRIAC-utgången är endast avsedd för växelström (AC) mellan 24V och 380V. För DC-laster rekommenderar vi modellen SSR-DD.
Fungerar det med Arduino eller Raspberry Pi utan extra komponenter?
Ja. Styrsignalen startar vid 3V DC, vilket är tillräckligt för både Raspberry Pis 3.3V-pinnar och Arduinos 5V-pinnar. Du behöver inga extra transistorer eller motstånd.
Måste jag använda kylfläns vid 40A?
Ja. Vid höga strömmar genererar reläet värme. En lämplig kylfläns är nödvändig för att förhindra överhettning och säkerställa långsiktig stabilitet.
Kan den styra en trefasmotor?
Ett enskilt SSR-40DA styr endast en fas. För en trefasmotor krävs tre identiska reläer, ett för varje fas.
Varför är optisk isolering viktig?
Den separerar din styrkrets (t.ex. Arduino eller PLC) från nätspänningen. Om en spänningsspik eller kortslutning uppstår på lastsidan förblir din mikrokontroller skyddad. Den dielektriska hållfastheten på 2500V AC ger en hög säkerhetsmarginal.
