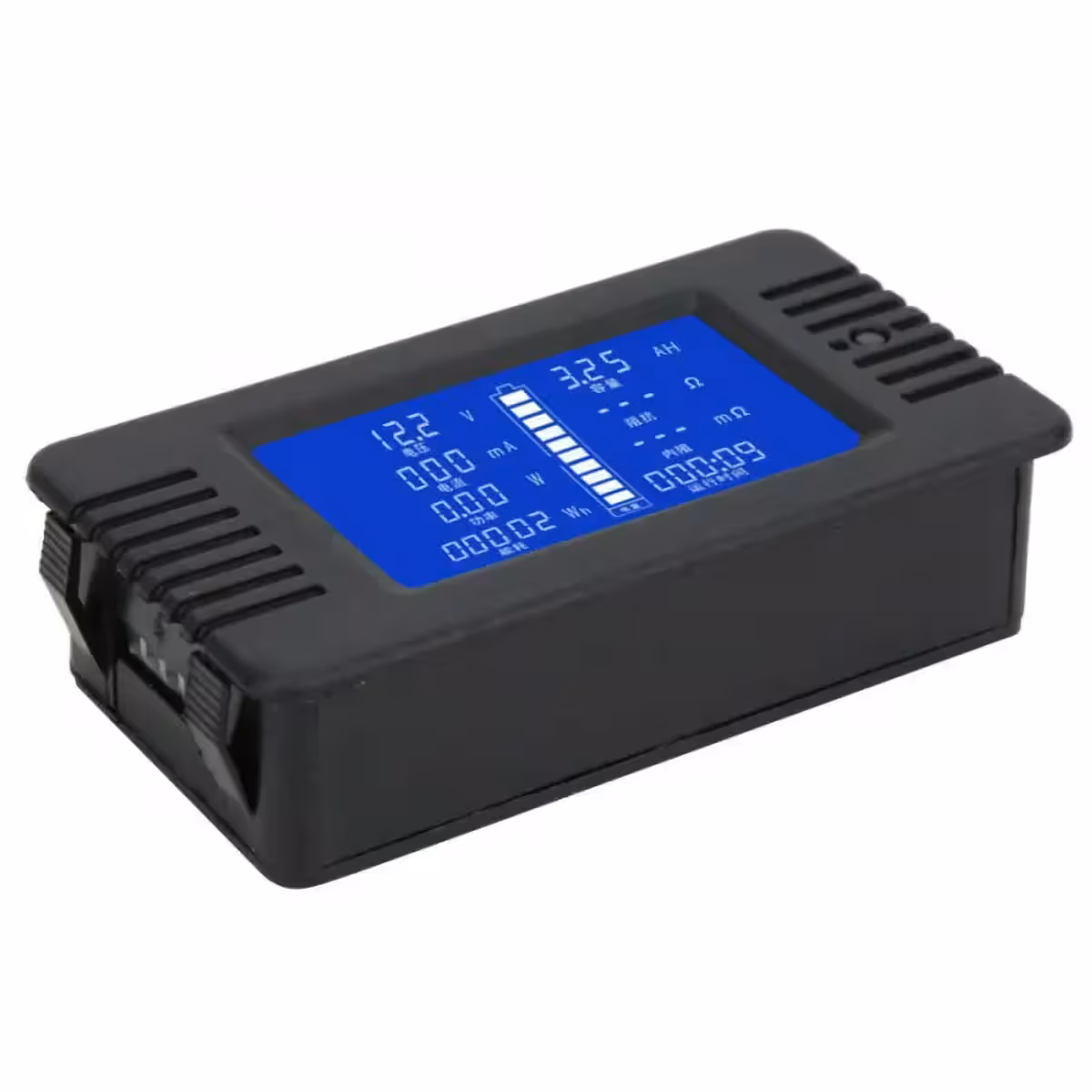

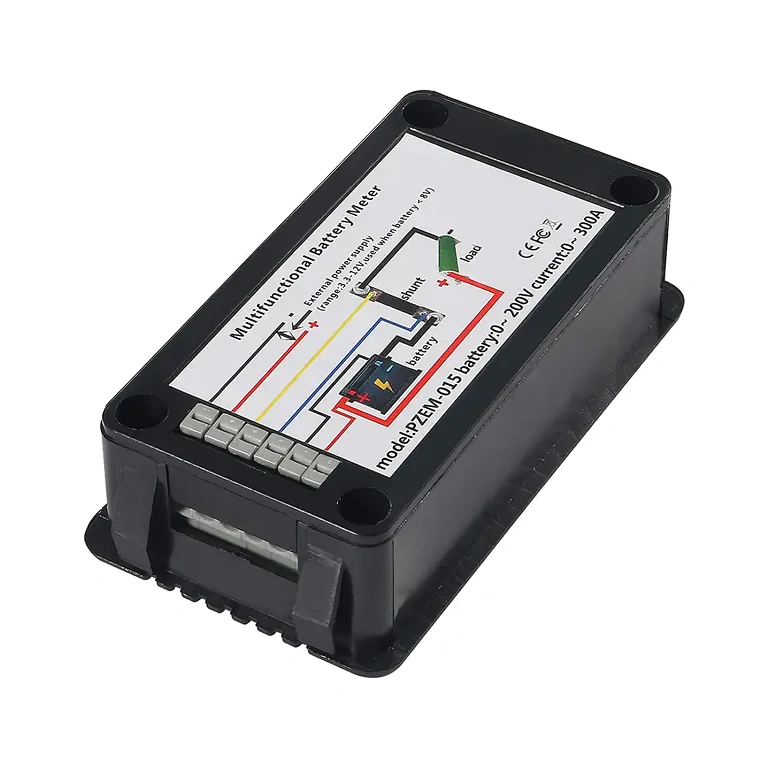

DC Solarmätare 0–200V — 9 realtidsparametrar för solcellssystem, batterier och off-grid
Vill du ha full kontroll på hur mycket energi din anläggning producerar eller förbrukar? Utan en dedikerad mätare gissar du bara. Denna DC-solarmätare ger dig all kritisk data direkt — spänning, ström, effekt, kWh, Ah och internt motstånd — samlat på en tydlig, bakgrundsbelyst LCD-skärm.
Notera: Vid spänningar under 8V DC krävs en extern strömkälla för att displayen ska fungera korrekt.
Varför välja denna modell? (Huvudfördelar):

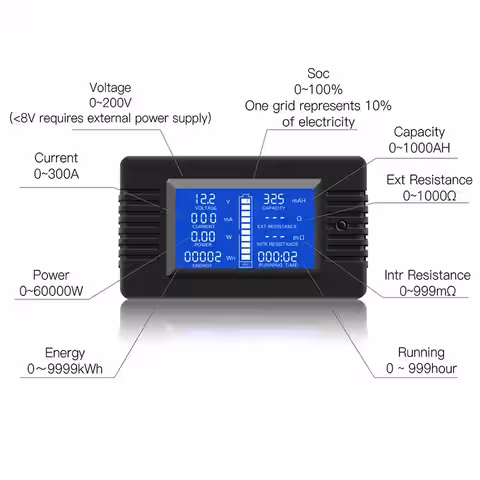

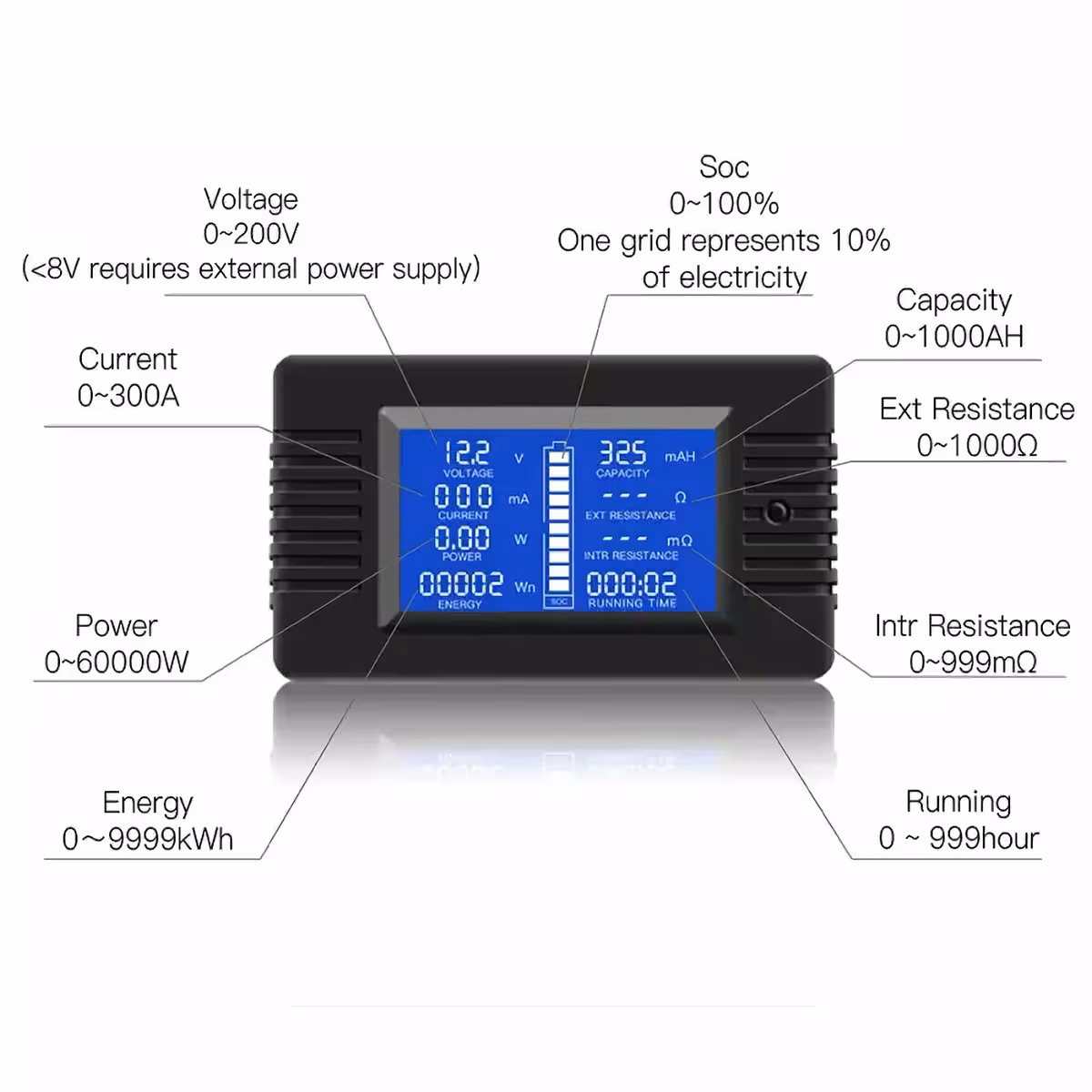

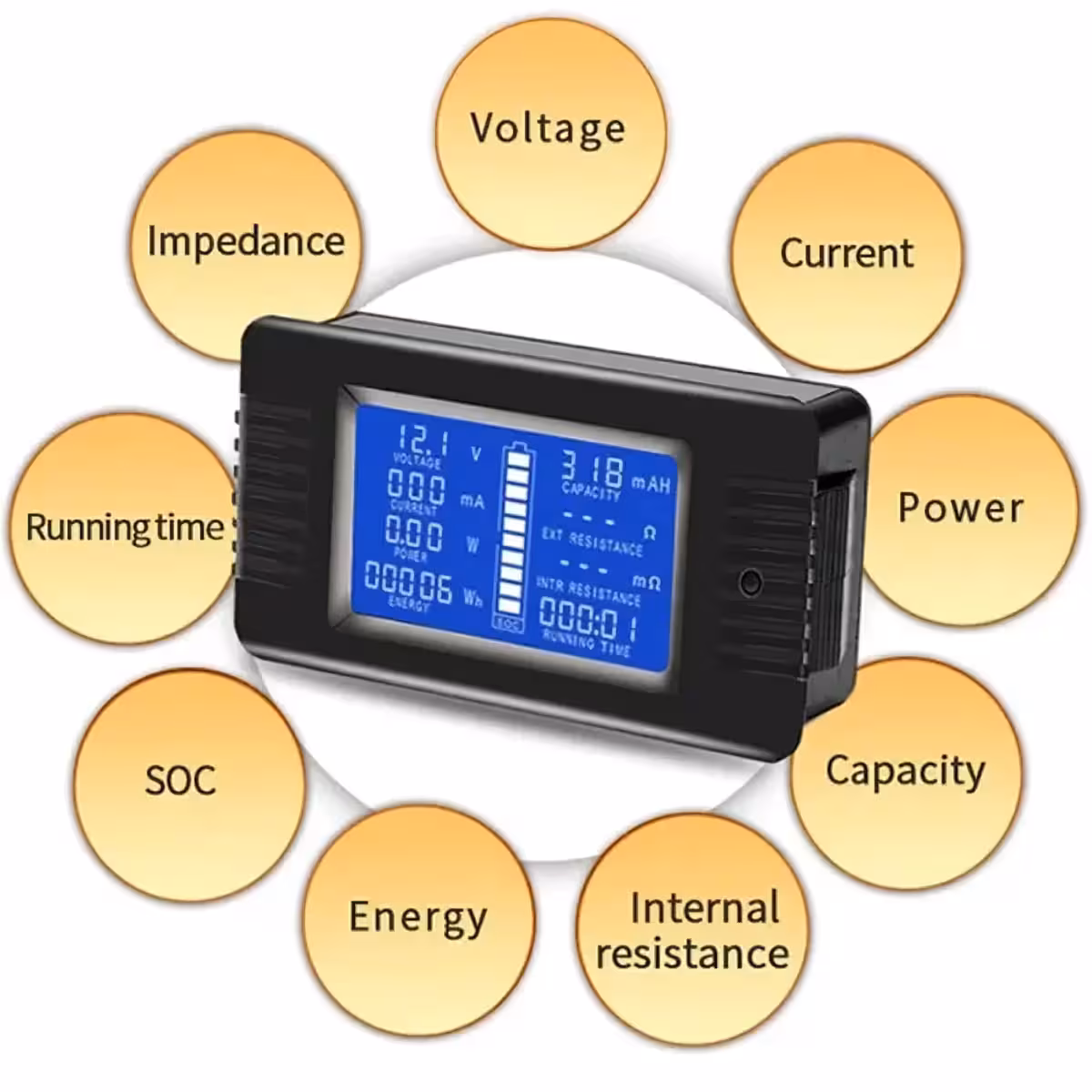

- 9 parametrar samtidigt — spänning, ström, effekt, kWh, Ah, internt motstånd, impedans, drifttid och en grafisk batterimätare visas samtidigt utan att du behöver bläddra.
- Finns som 100A eller 300A — 100A-varianten passar utmärkt för villan eller husbilen, medan 300A-modellen hanterar större industriella installationer eller batteribanker med hög kapacitet.
- Hög precision — känner av ström från 20mA och effekt från 0,2W, vilket gör att du inte missar ens växelriktarens standby-förbrukning.
- Energimätare 0–9999 kWh — med en upplösning på 1Wh kan du följa produktion eller förbrukning över lång tid utan manuell återställning.
- Brett spänningsområde (12V till 200V DC) — kompatibel med allt från bilbatterier och 48V off-grid-system till seriekopplade solpaneler.
- Grafisk batteriindikator — 10-stegs stapel som visar batteriets laddningsstatus direkt, utan behov av externa appar eller krångliga beräkningar.
- Mäter internt motstånd (0–999mΩ) — diagnostisera batteriets faktiska hälsa, inte bara ytspänningen.
Detaljer och prestanda
Mätaren är avsedd för likström (DC) och täcker ett spänningsområde från 0 till 200V med en mätbar effekt på upp till 60 000W — mer än tillräckligt för både medelstora och stora solcellsanläggningar. Funktionen för internt motstånd och impedans går steget längre än en vanlig voltmeter: den avslöjar om batteriet börjar bli gammalt eller om det finns effektförluster i anslutningarna. Drifttiden under belastning loggas automatiskt upp till 999 timmar, vilket är perfekt för att analysera systemets faktiska användningscykler.
| Parameter | Värde / Detalj |
|---|---|
| Mätbar spänning | 0 – 200V DC (extern ström krävs under 8V) |
| Mätbar ström | 0 – 100A eller 0 – 300A (startar vid 20mA) |
| Effekt | 0 – 60 000W (detektering från 0,2W) |
| Internt motstånd | 0 – 999 mΩ |
| Impedans | 0 – 1000 Ω |
| Batterikapacitet | 0 – 1000 Ah |
| Ackumulerad energi | 0 – 9999 kWh (upplösning: 1Wh = 0,001 kWh) |
| Batteriindikator | 10 grafiska steg (10% per steg) |
| Drifttid under last | 0 – 999 timmar |

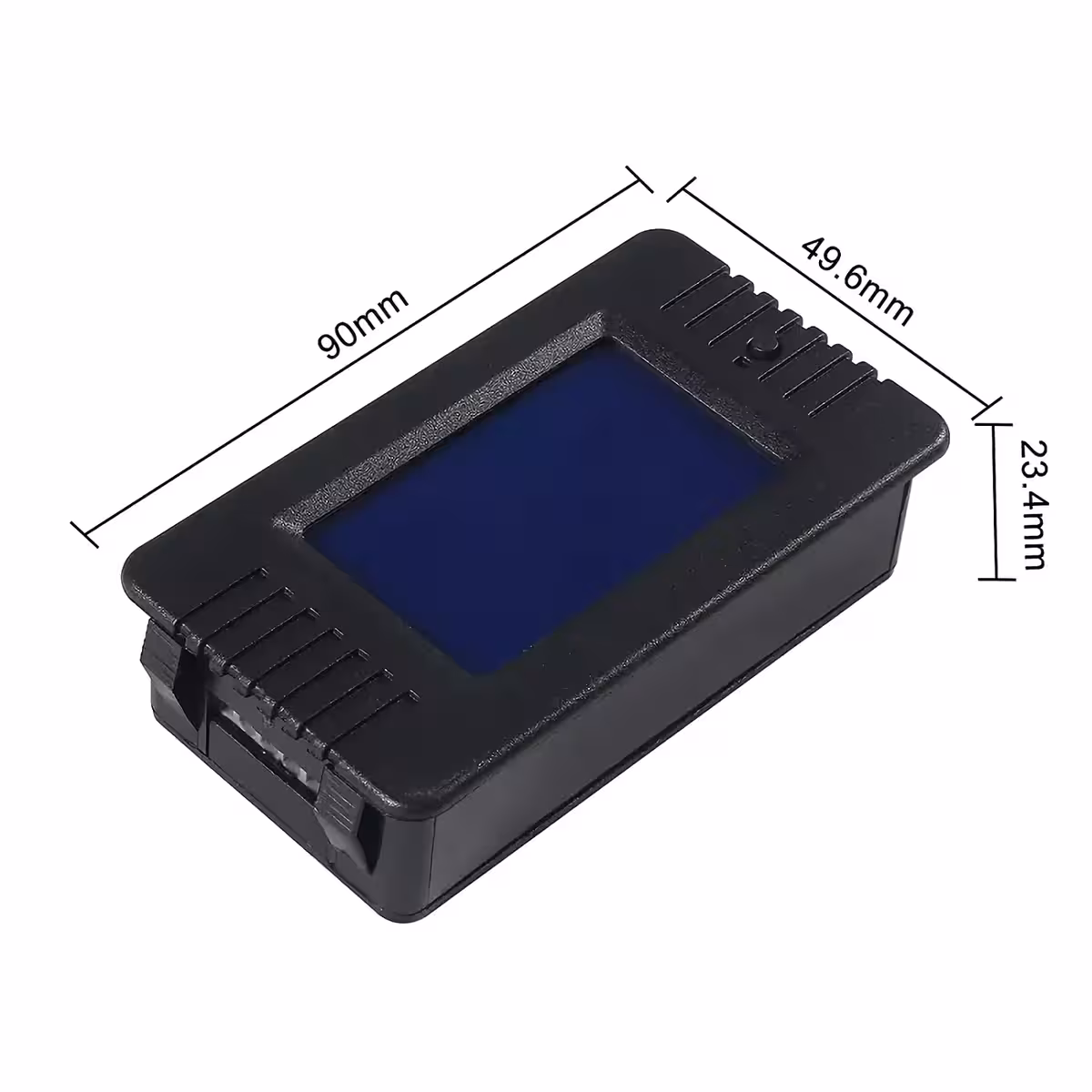

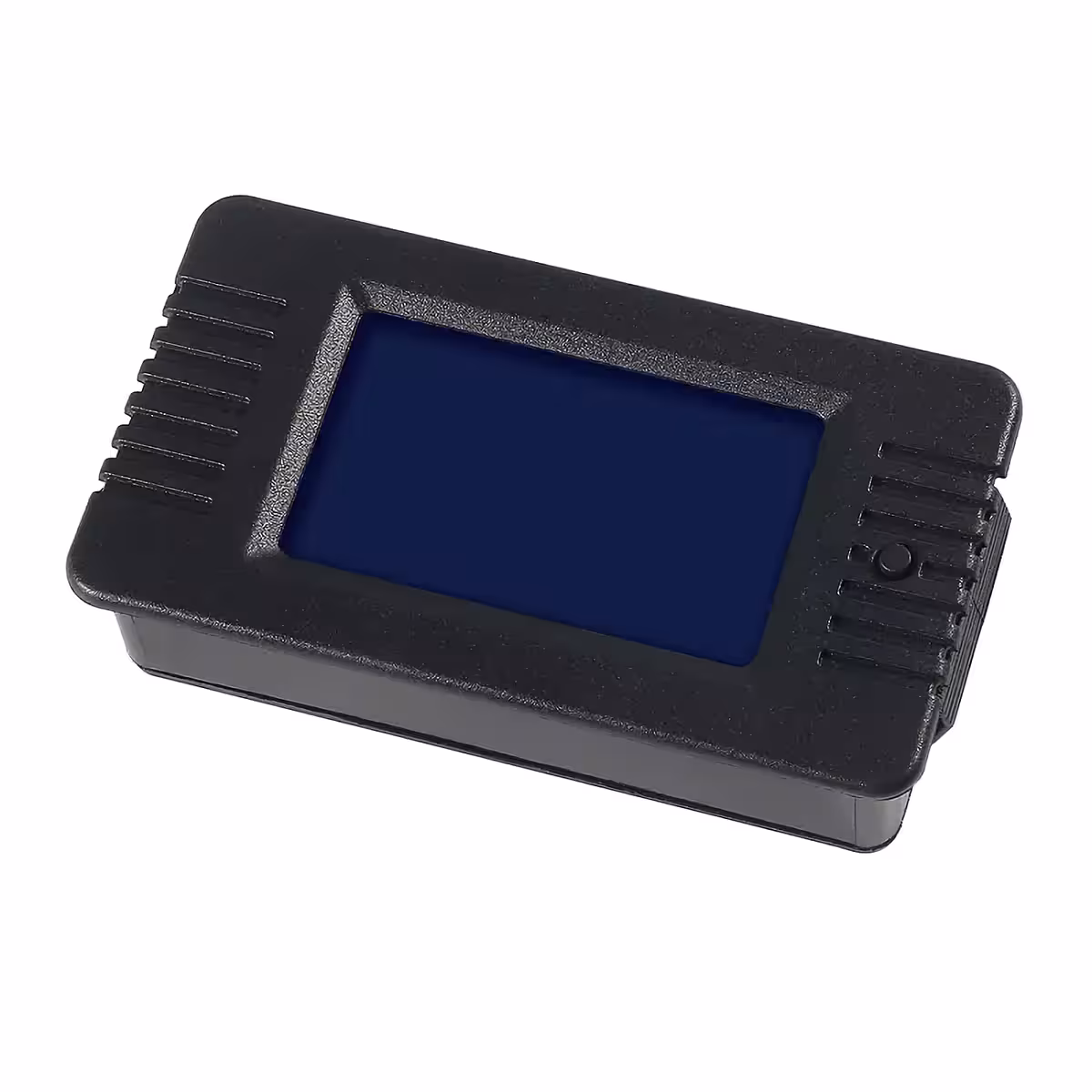

| Display | Stor LCD med bakgrundsbelysning |
| Strömtyp | DC (likström) |
| Huvudsakliga användningsområden | Solceller, 12V/24V/48V-batterier, vindkraft, husbil, industri |
Installation och användning

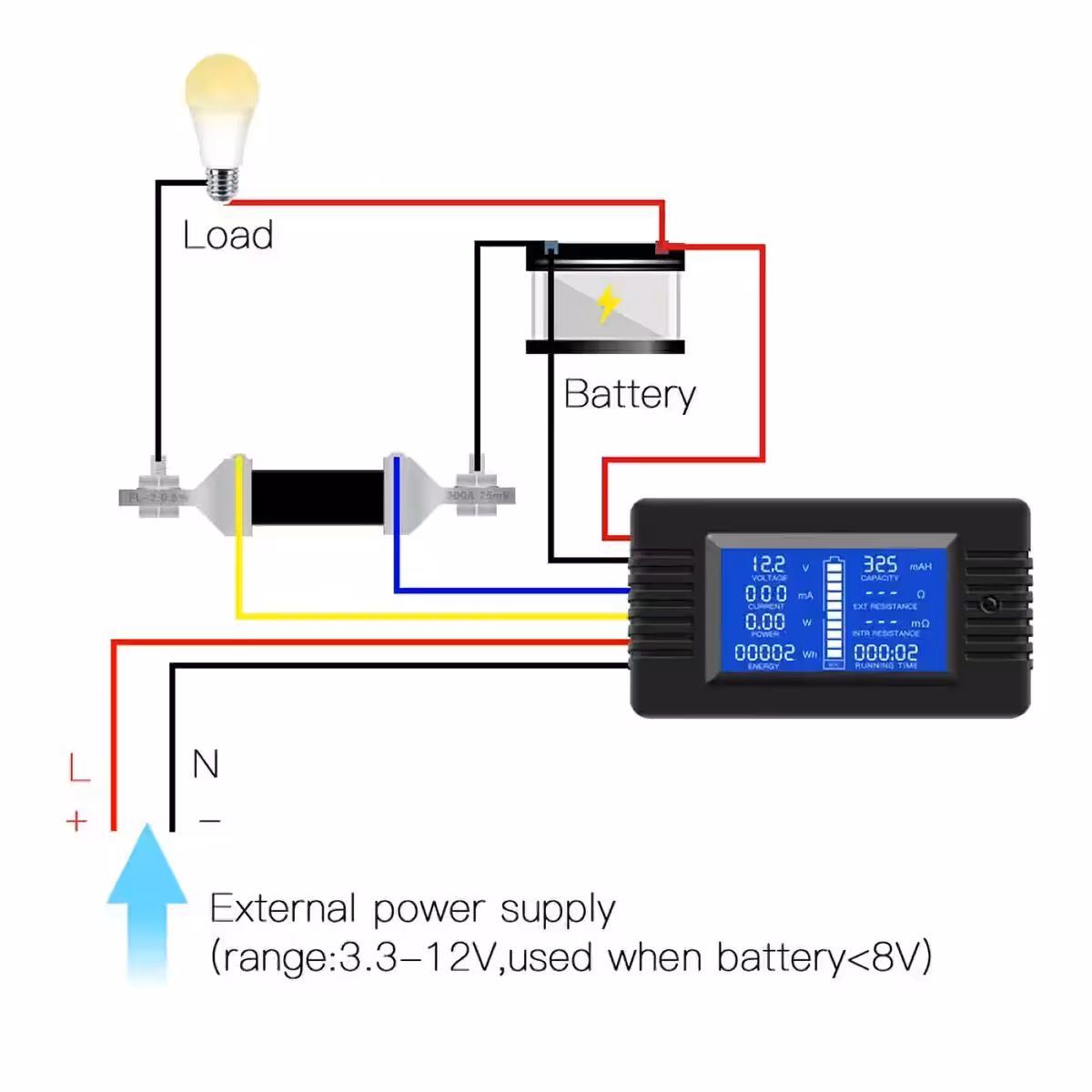

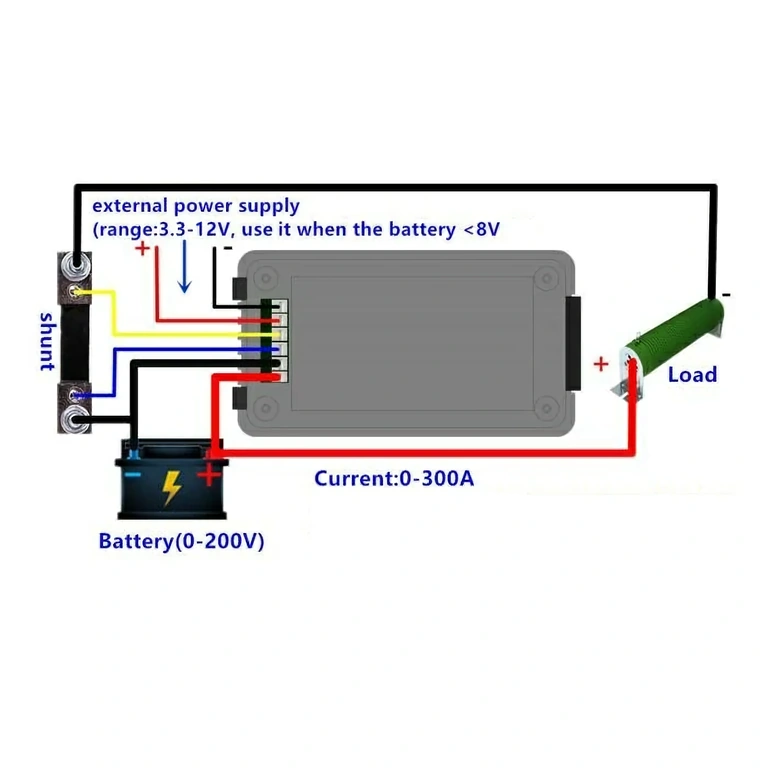

- Anslut shuntmotståndet i serie med kretsen som ska övervakas, var noga med att polariteten blir rätt.
- Anslut spänningskablarna (V+ och V–) parallellt med källan eller batteriet som mäts.
- Om systemspänningen är under 8V DC, anslut en extern strömkälla för att driva displayen.
- Gå in i inställningsmenyn för att konfigurera batteriets nominella kapacitet (Ah) och kalibrera den grafiska batteriindikatorn.
- Nollställ energimätaren (kWh) vid uppstart för att börja logga från noll.
- Kontrollera anslutningarna regelbundet och se till att inte överskrida nominell ström för den valda shunten (100A eller 300A).

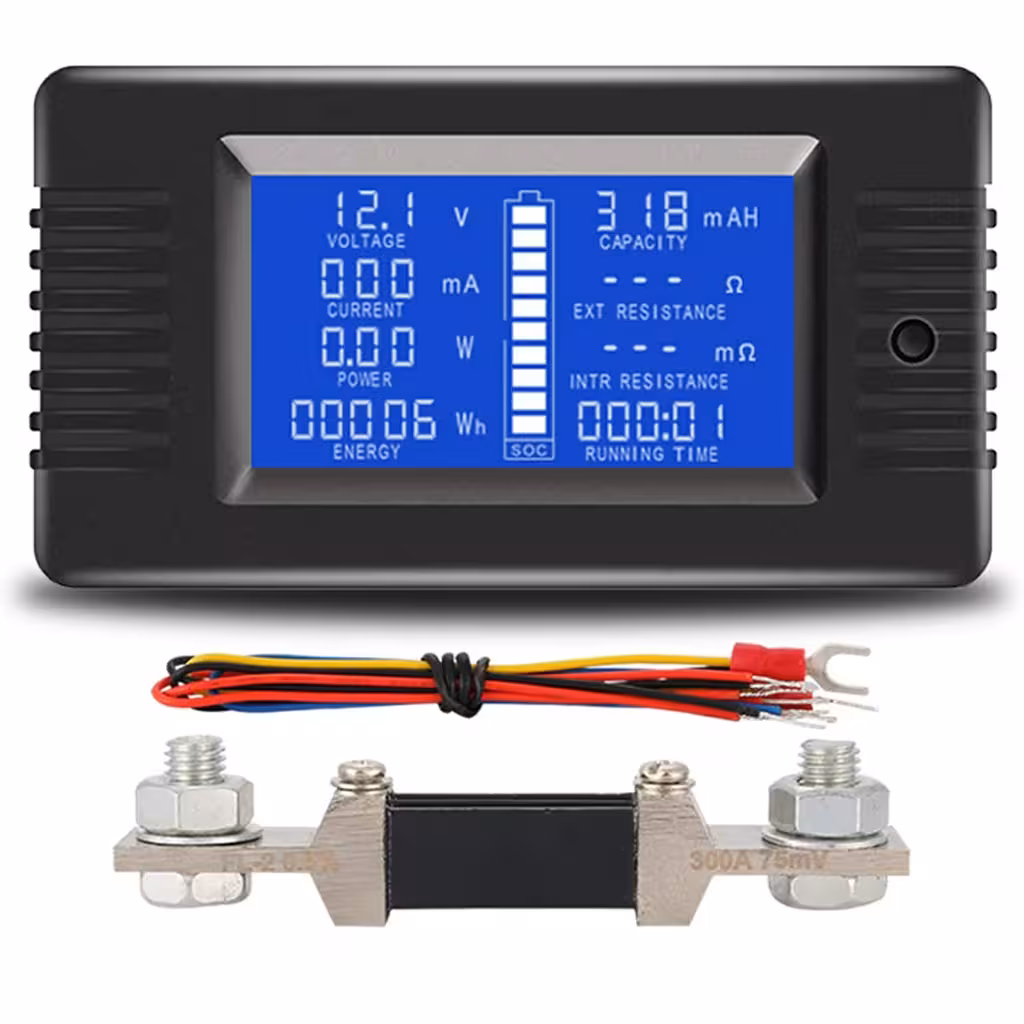

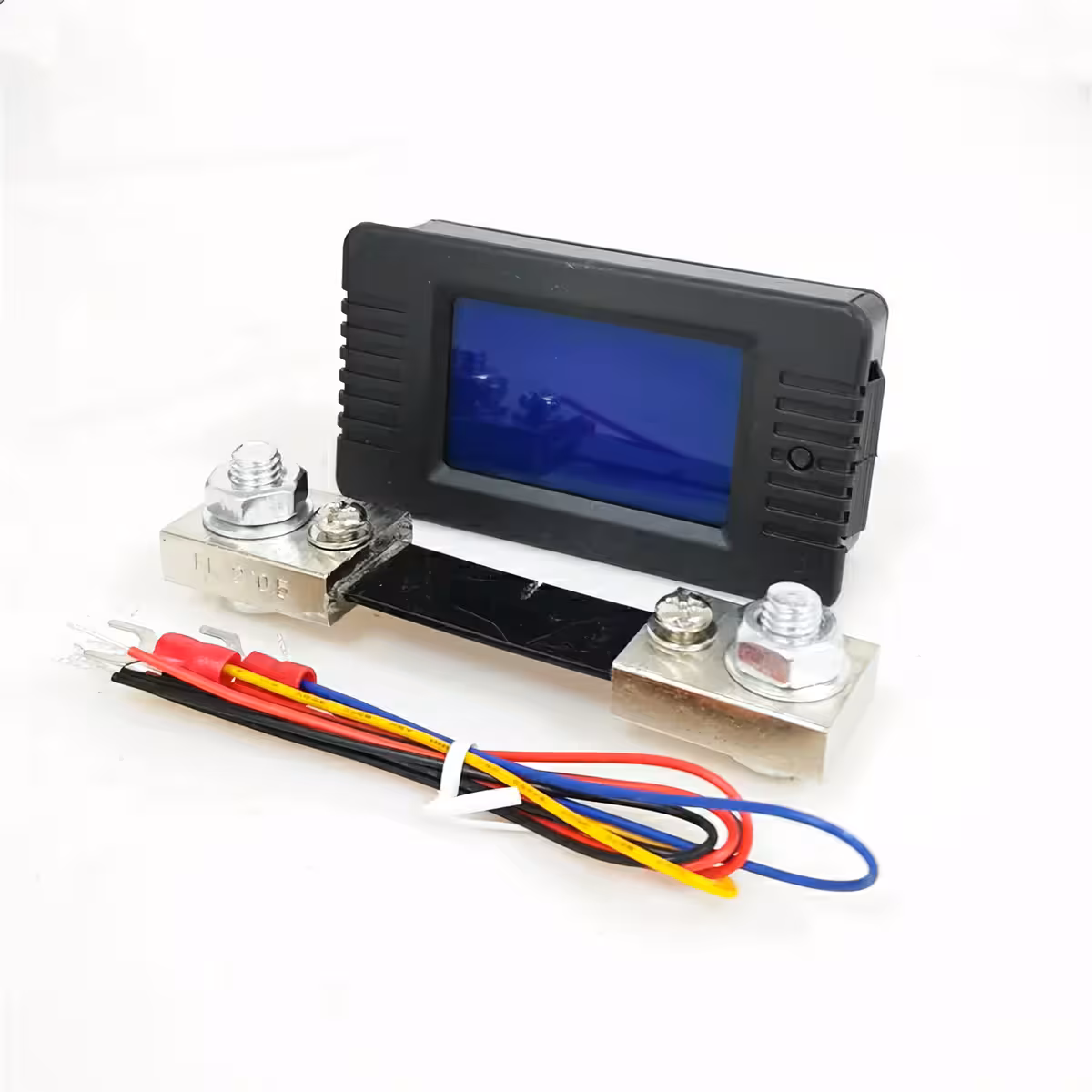

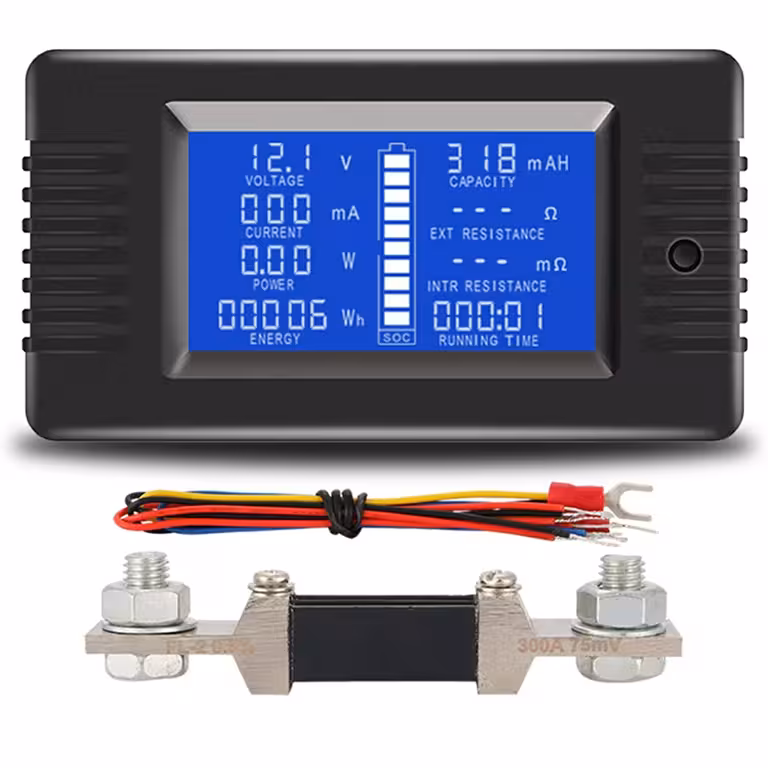

Paketets innehåll
- 1x Multifunktionell DC-solarmätare med LCD-skärm
- 1x Shunt (100A eller 300A, beroende på vald variant)
- Anslutningskablar
- Användarmanual
Vanliga frågor
Fungerar den till ett 48V solcellssystem?
Ja. Mätaren klarar 0–200V DC, vilket gör den fullt kompatibel med 12V, 24V, 48V och högre spänningar som används i off-grid- eller hybridsystem.
Vad är skillnaden mellan 100A och 300A-varianten?
Skillnaden ligger i den medföljande shunten. 100A-modellen passar för vanliga hem- och husbilsinstallationer. 300A-modellen är avsedd för system med högre strömförbrukning, stora batteribanker eller industriella DC-applikationer.
Kan jag använda den för att testa bil- eller marinbatterier?
Ja. Tack vare mätning av internt motstånd, faktisk kapacitet (Ah) och den grafiska indikatorn är den ett utmärkt verktyg för att diagnostisera 12V- eller 24V-batterier i fordon, båtar eller stationära system.
Loggas energin även när jag inte är på plats?
Ja. Mätaren loggar kontinuerligt kWh och drifttid så länge den har strömförsörjning och det finns ström i kretsen.
Kan den monteras utomhus?
Nej, inte direkt. Enheten är avsedd för inomhusbruk eller montering i skyddade utrymmen. För utomhusbruk krävs en kapsling som skyddar mot fukt och damm.
