BMS-modul 1S 10A – komplett skydd för 18650 Li-ion och LiPo i dina DIY-projekt
Bygger du en powerbank, renoverar ett batteripack eller integrerar en 18650-cell i en egen konstruktion? Utan ett BMS-kort mellan cellen och kretsen riskerar du att en kortslutning eller djupurladdning förstör batteriet på bara några sekunder. Detta 6-pack med 1S BMS-moduler är den perfekta lösningen – kompakt, driftsäker och redo att användas direkt.
Observera: Följ kopplingsschemat noggrant. Felaktig polaritet eller felaktig inkoppling kan orsaka permanenta skador på både modulen och batteriet.
Varför välja detta set? (Fördelar):
- 4-i-1 skydd — Överspänningsskydd (4.23V), skydd mot djupurladdning (2.45V), överströmsskydd (15A) samt kortslutningsskydd med omedelbar frånkoppling.

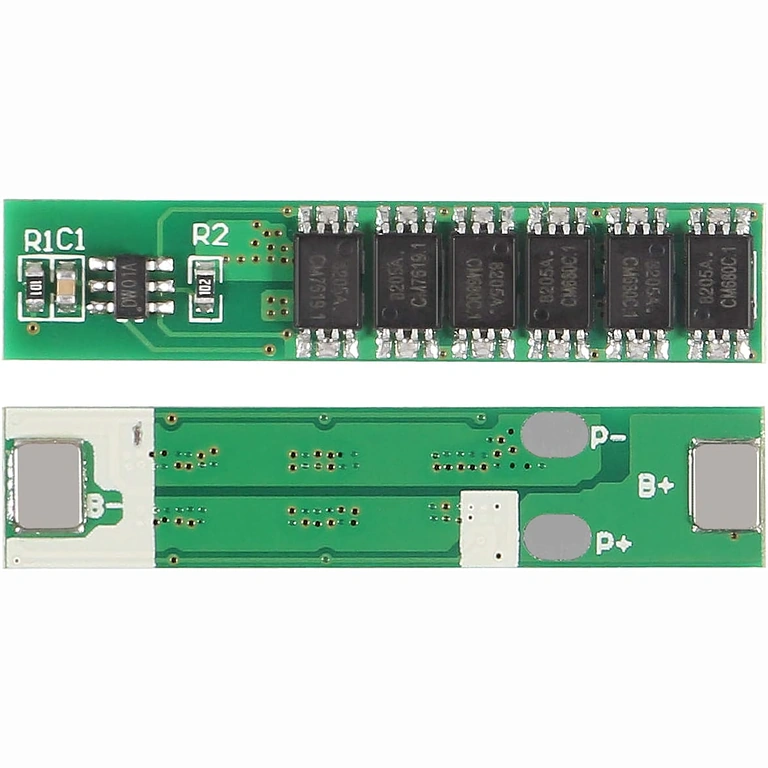

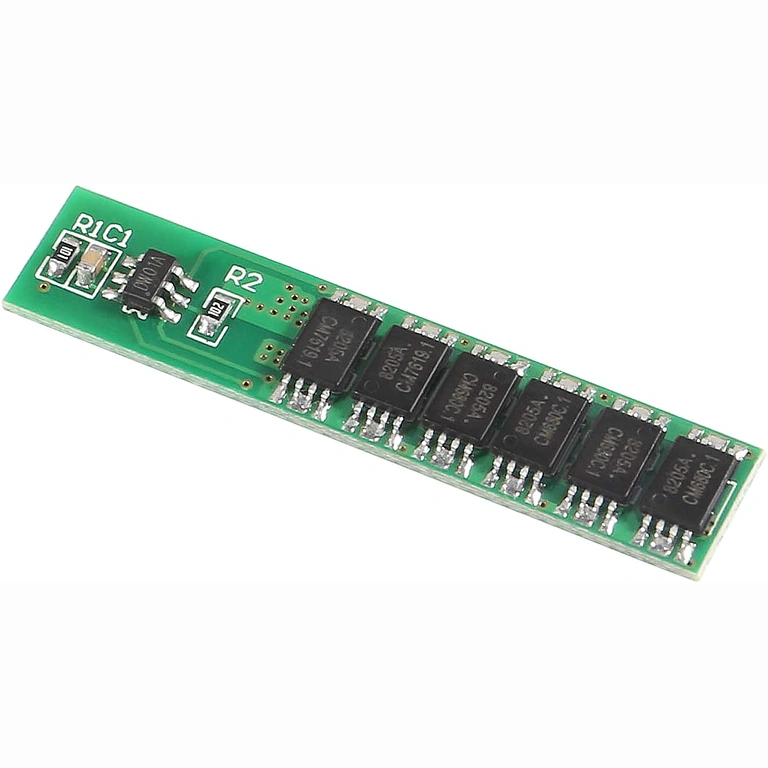

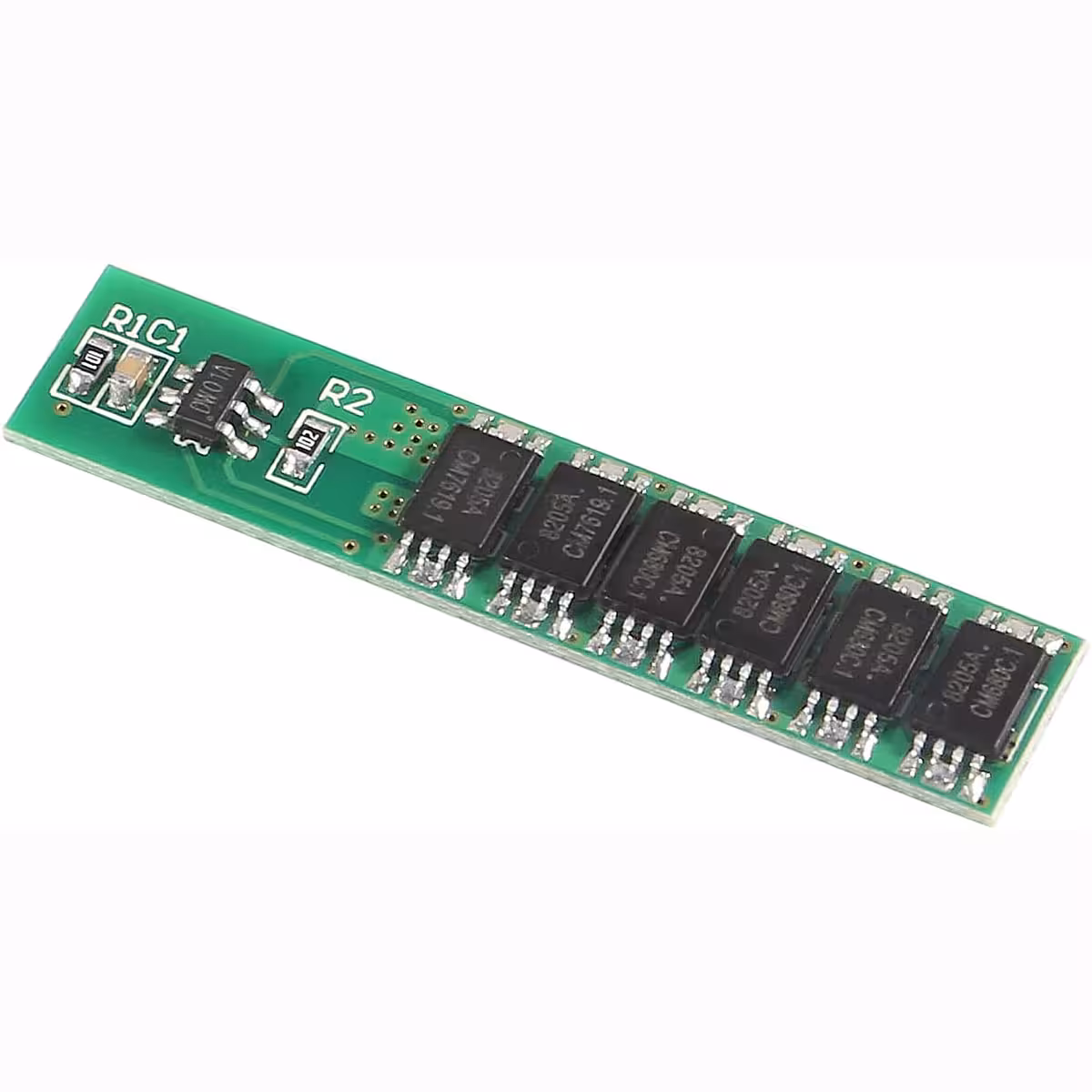

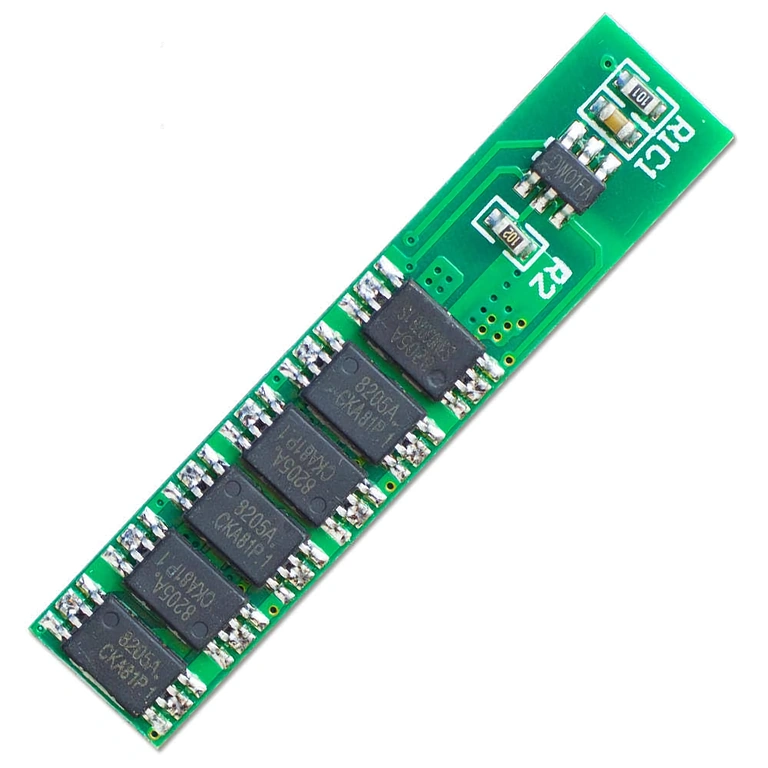

- DW01 + 8205A-krets — Komponenter av hög kvalitet med snäva toleranser som säkerställer stabila skyddsnivåer över tid.
- 10A kontinuerlig ström, 12A peak — Hanterar krävande applikationer som små motorer, kraftfull LED-belysning och trådlösa moduler med höga strömtoppar.

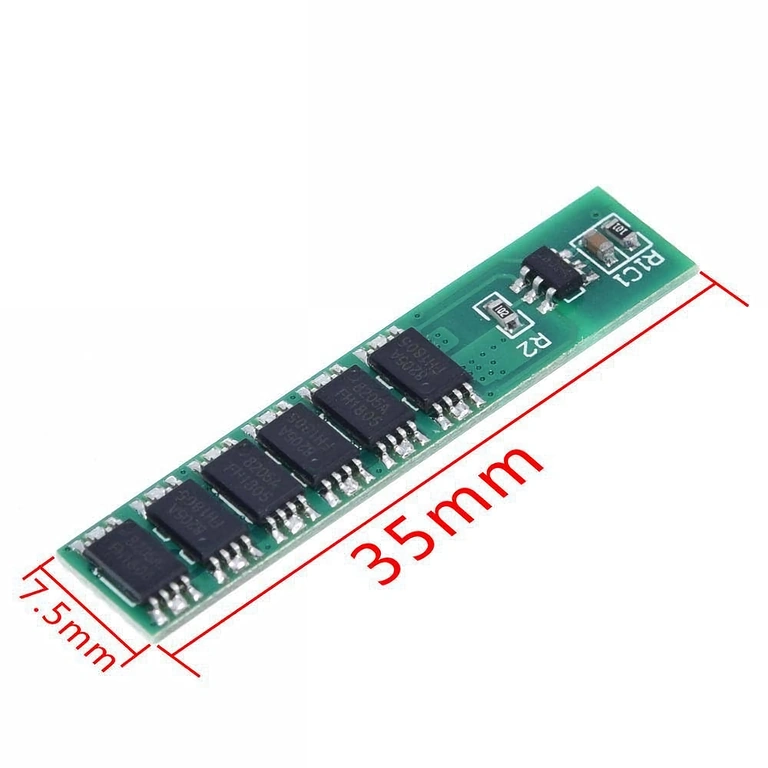

- Kompakt format (35 × 7.6 × 2 mm) — Får plats i trånga utrymmen där andra moduler är för stora.
- 6-pack — Du har alltid reservdelar hemma eller tillräckligt för flera projekt samtidigt.
- Universell kompatibilitet — Fungerar med 18650, 14500, 16340 och 1S LiPo-batterier (3.7V).
Detaljer och prestanda
DW01-kretsen övervakar kontinuerligt cellens spänning och skickar en signal till 8205A-transistorerna för att bryta strömmen så fort spänningen överstiger 4.23V vid laddning eller faller under 2.45V vid urladdning. Kortslutningsskyddet reagerar omedelbart och bryter strömmen direkt för att skydda både batteri och elektronik. Vid belastning nära gränsen på 10A kontinuerligt rekommenderar vi god ventilation i höljet för att hålla temperaturen nere.
| Parameter | Värde / Detalj |
|---|---|
| Cellkonfiguration | 1S (en cell) |
| Nominell spänning | 3.7V (Li-ion / LiPo) |
| Kontinuerlig ström | 10A |
| Maximal ström (peak) | 12A |
| Överströmsgräns | 15A |
| Överspänningsskydd | 4.23V ±0.05V |
| Djupurladdningsskydd | 2.45V ±0.1V |
| Kortslutningsskydd | Ja (omedelbar frånkoppling) |
| Integrerad krets | DW01 + 8205A |
| Dimensioner | 35 × 7.6 × 2 mm |
| Anslutningar | B+ (bat+), B- (bat-), P+ (utgång+), P- (utgång-) |
| Kompatibilitet | 18650, 14500, 16340, LiPo 1S |
| Antal i set | 6 moduler |
Kopplingsinstruktioner

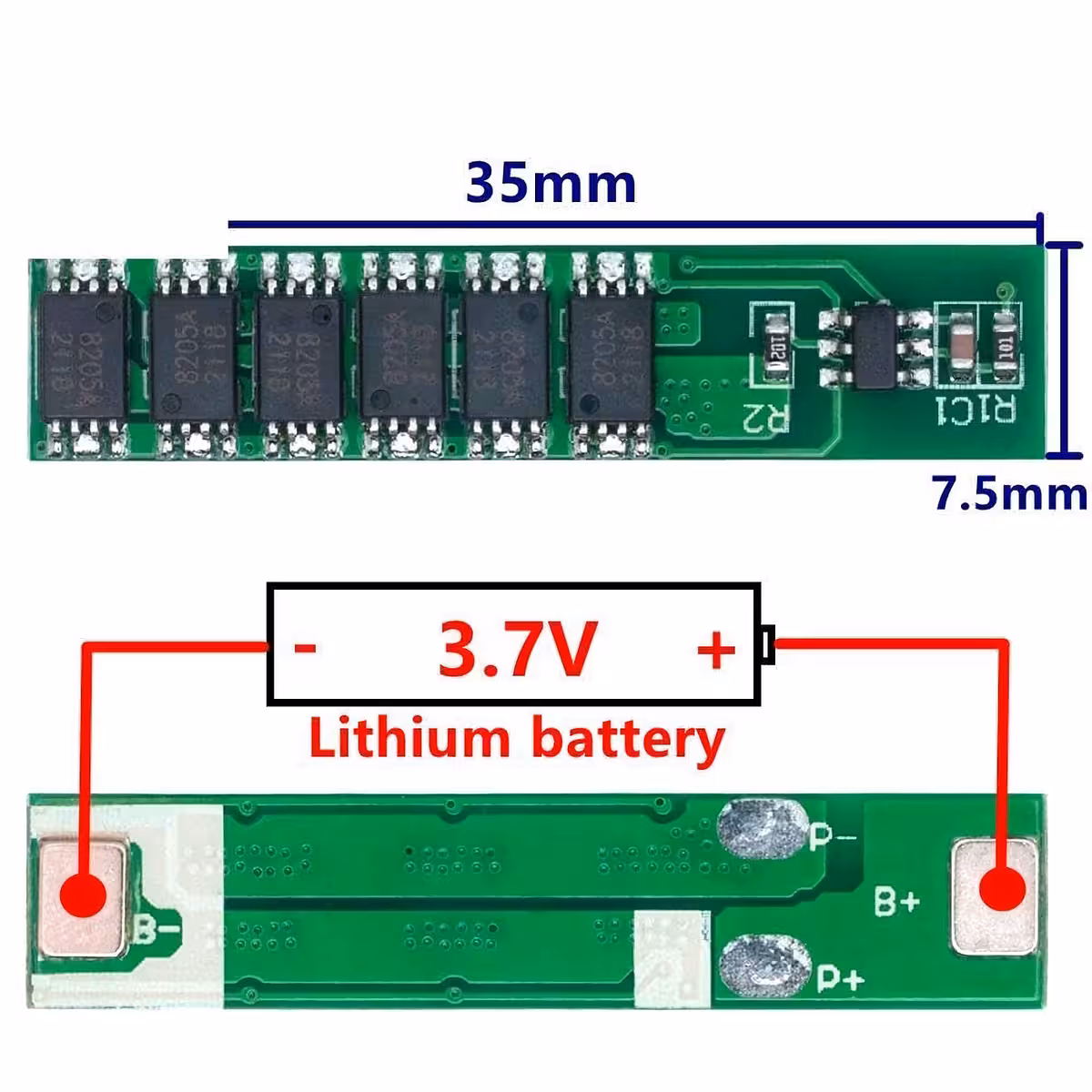

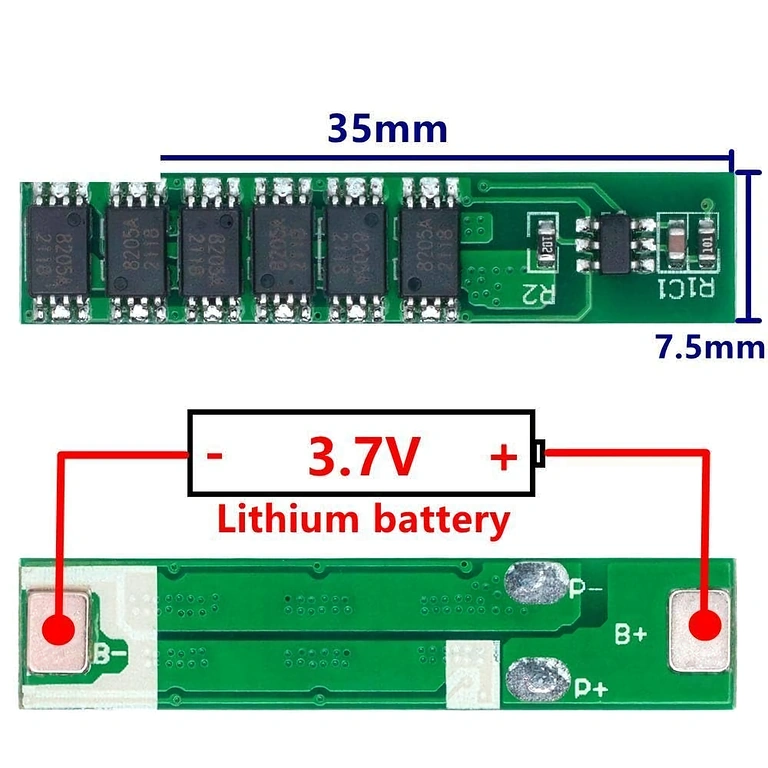

- Anslut B+ till batteriets pluspol.
- Anslut B- till batteriets minuspol.
- Anslut P+ till laddarens eller lastens positiva anslutning.
- Anslut P- till laddarens eller lastens negativa anslutning.
- Kontrollera polariteten noga innan strömmen slås på – felkoppling förstör modulen.
- Överskrid inte 10A kontinuerlig drift för att undvika överhettning.
Paketet innehåller

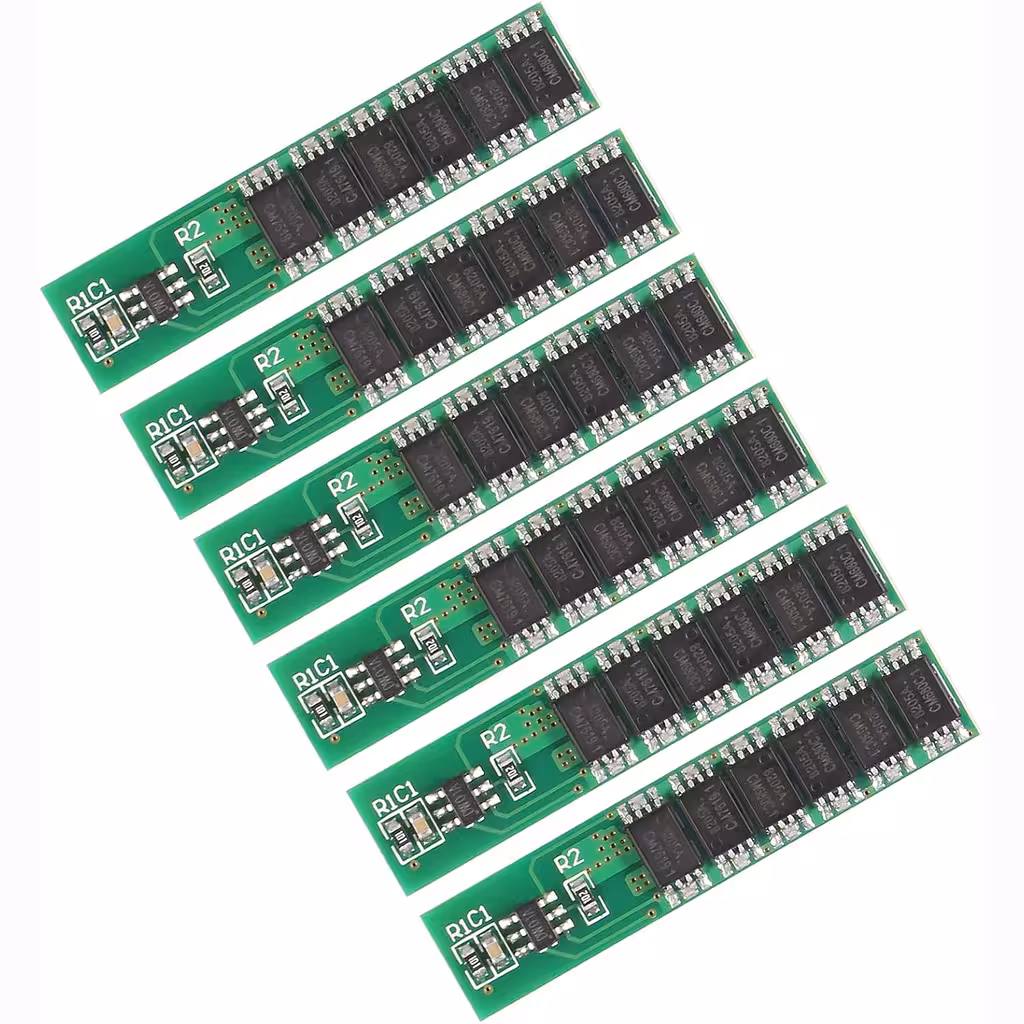

- 6 × BMS-modul 1S 18650 3.7V 10A (DW01 + 8205A)
Vanliga frågor
Fungerar modulen med alla 18650-celler, även de med hög kapacitet (3000–3500 mAh)?
Ja, modulen skyddar alla 3.7V-celler i 1S-konfiguration oavsett kapacitet. Den fungerar lika bra för 18650 som för 14500, 16340 eller 1S LiPo.
Kan jag ladda och använda batteriet samtidigt via modulen?
Modulen använder en gemensam port (P+/P-) för både laddning och urladdning. Vi rekommenderar inte att ladda och belasta samtidigt utan en extern separationskrets, då det kan påverka skyddsfunktionernas stabilitet.
Hur återställer jag modulen efter att kortslutningsskyddet löst ut?
Åtgärda kortslutningen och anslut sedan laddaren eller koppla bort och återanslut batteriet. Modulen återgår automatiskt till normalt driftläge.
Behöver jag kylfläns om jag kör modulen vid 8–9A kontinuerligt?
Vid strömmar under 10A och med god ventilation behövs ingen kylfläns. Om du kör nära maxgränsen i varma miljöer eller i helt slutna höljen bör du säkerställa ett visst luftflöde för att hålla temperaturen inom säkra ramar.
