Buck Converter LM2596S – 5-pack justerbara step-down-moduler för alla dina projekt
Har du en 12V-källa men behöver stabila 5V till din Arduino? Eller vill du kunna strömförsörja flera prototyper samtidigt utan att behöva köpa moduler styckvis? Detta 5-pack med LM2596S-moduler är den perfekta lösningen – du får justerbar spänning, minimala energiförluster och en kompakt design som får plats i nästan vilket bygge som helst.
Notera: Dessa moduler fungerar EXKLUSIVT som step-down (spänningssänkare). Inspänningen måste vara minst 1,5V högre än den önskade utspänningen. Vid belastningar över 10W rekommenderas montering av en kylfläns på den integrerade kretsen.
Varför välja detta set? (Huvudfördelar):
- 5 moduler i ett paket – Kör flera projekt parallellt eller ha reservdelar redo när inspirationen slår till.
- Upp till 92% effektivitet – Till skillnad från klassiska linjära regulatorer (som LM7805) som slösar energi i form av värme, går här nästan all ström direkt till din last.
- Enkel justering via potentiometer – Ställ in utspänningen mellan 1,23V och 30V med en vanlig skruvmejsel, inga externa komponenter krävs.
- Ripple under 30mV – Ger en ren strömförsörjning för RF-moduler, sensorer och mikrokontrollers som är känsliga för brus.
- Inbyggd LED-indikator – Se direkt om modulen är strömsatt utan att behöva plocka fram multimetern.

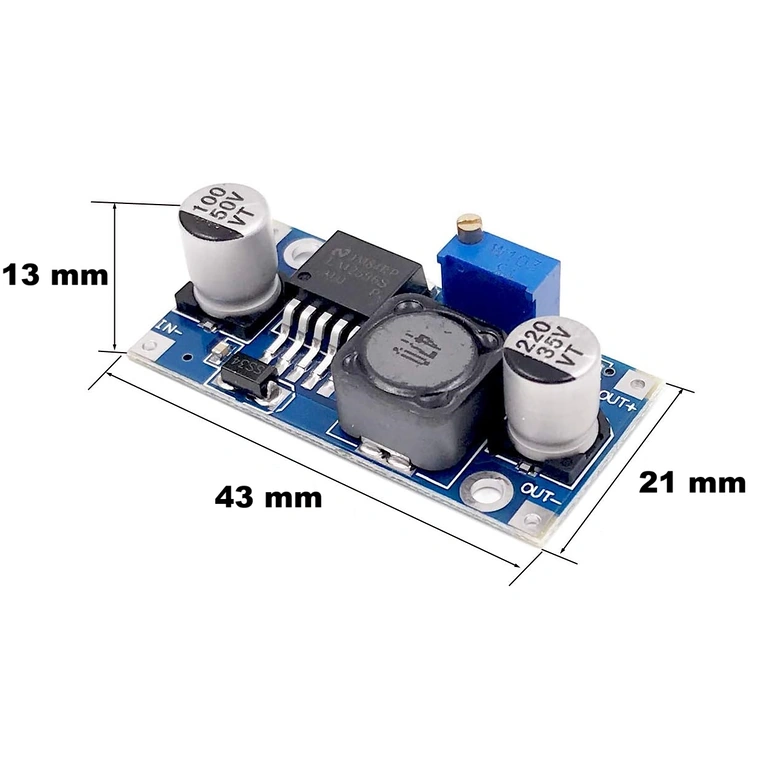

- Kompakt format 43×21×14 mm – Passar enkelt i DIY-kapslingar eller direkt på egendesignade kretskort.
- Brett temperaturområde -45°C ~ +85°C – Fungerar stabilt även i krävande miljöer.
Detaljer och prestanda

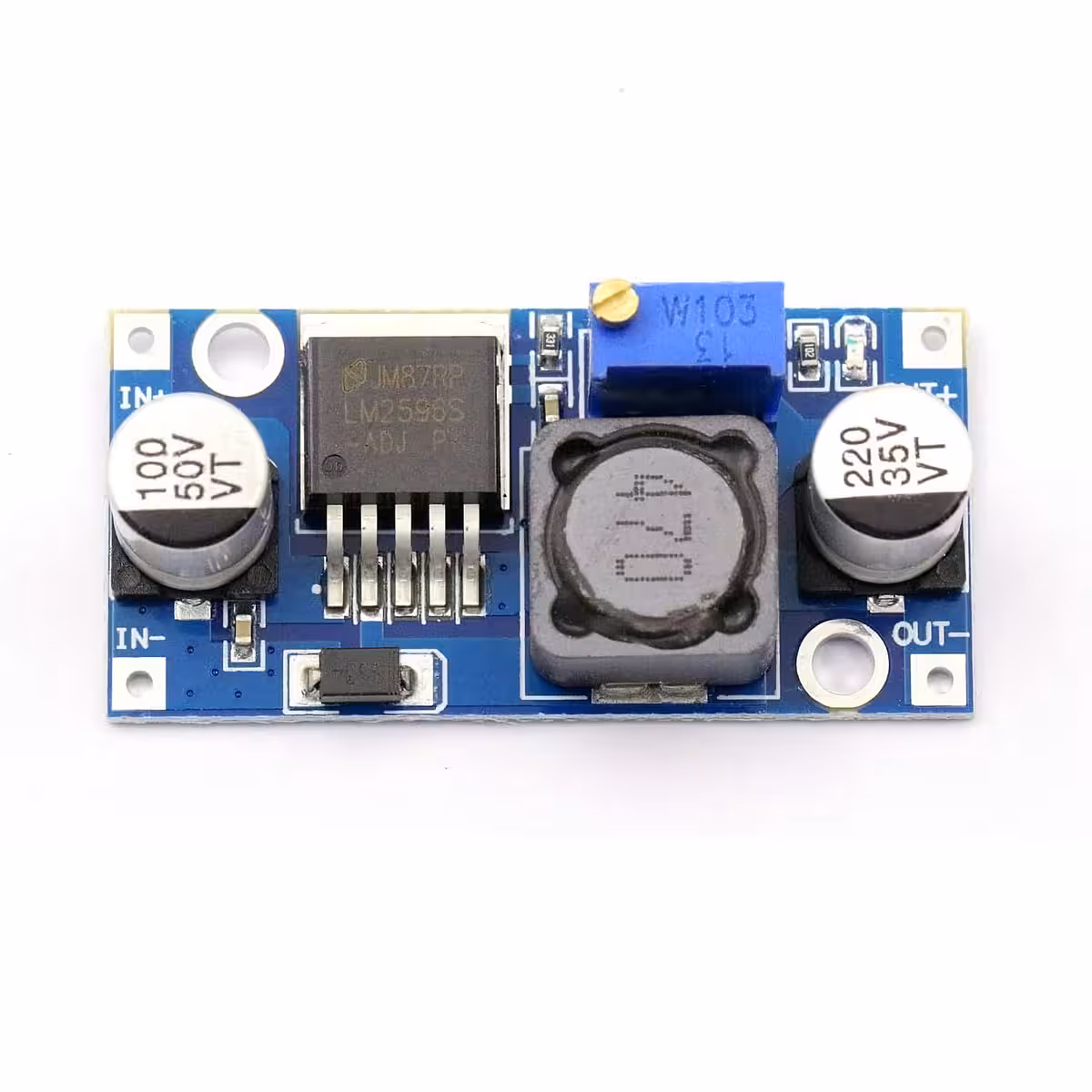

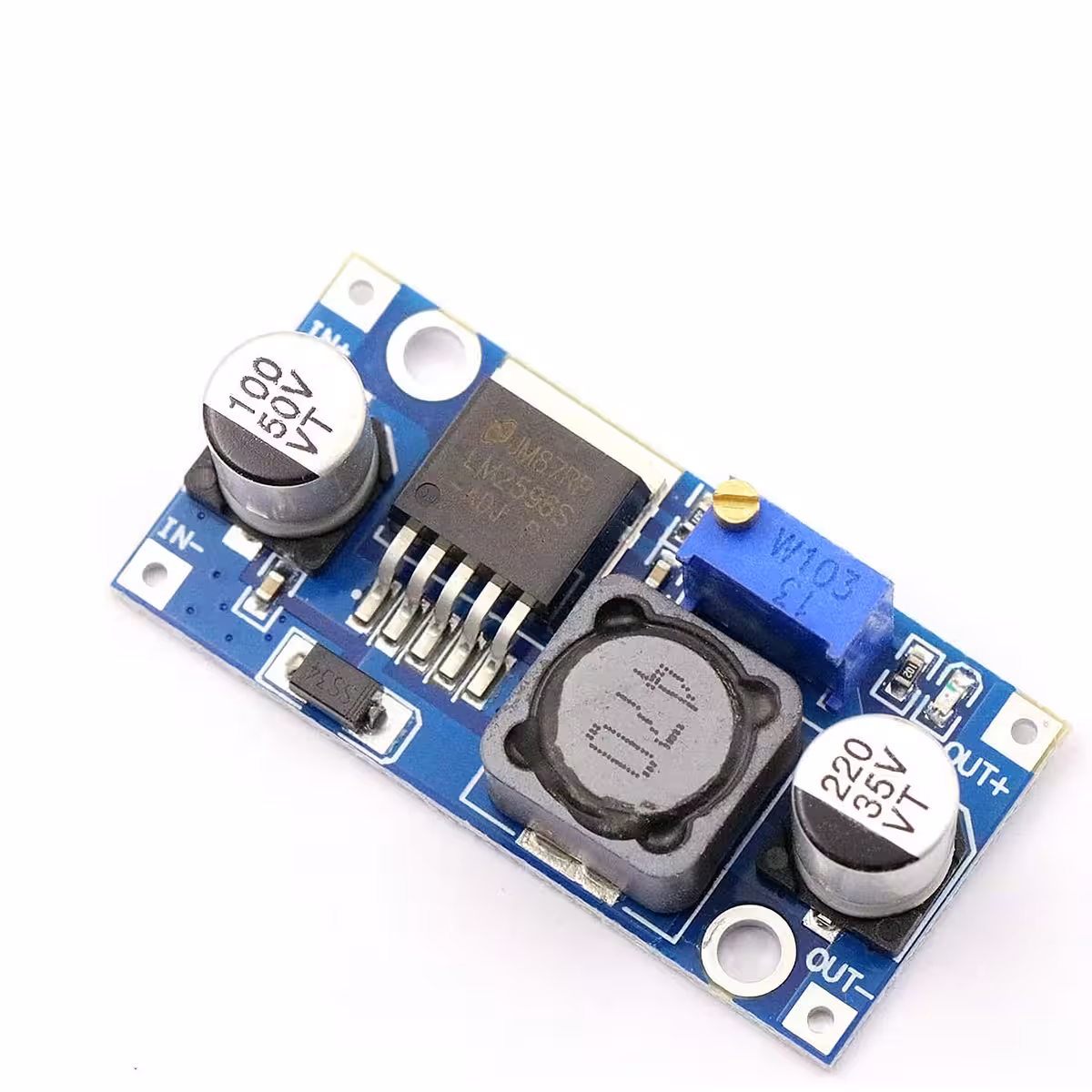

Hjärtat i modulen är den integrerade kretsen LM2596S, som arbetar med en switchfrekvens på 150 kHz. Detta möjliggör användning av mindre kondensatorer och spolar utan att kompromissa med stabiliteten. Utgångsripplet hålls under 30 mV, vilket gör modulen lämplig för känslig elektronik som RF/trådlösa moduler eller analoga sensorer. Vid kontinuerlig ström över 2,5 A rekommenderas en kylfläns; chippet har inbyggt skydd mot överström och överhettning som aktiveras automatiskt vid behov.
| Parameter | Värde / Detalj |
|---|---|
| Inspänning | 4V – 35V DC |
| Utspänning (justerbar) | 1,23V – 30V DC |
| Max utström | 3A (rekommenderas kontinuerligt <2,5A) |
| Konverteringseffektivitet | upp till 92% |
| Utgångsripple | <30mV |
| Switchfrekvens | 150KHz |
| Driftstemperatur | -45°C ~ +85°C |
| Modulens mått | 43 × 21 × 14 mm |
| Statusindikator | Inbyggd LED |
| Antal i förpackningen | 5 moduler |

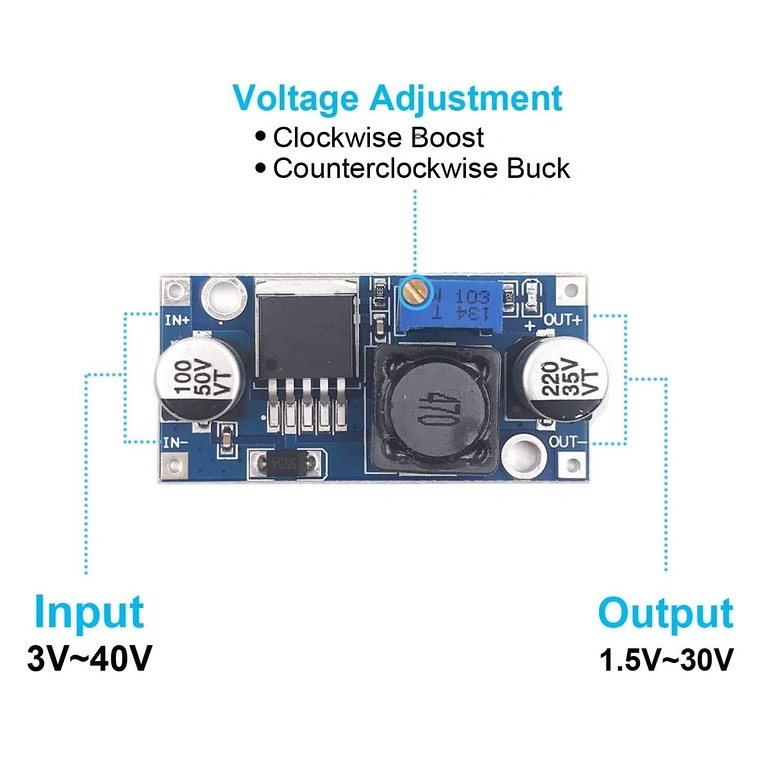

Användarinstruktioner

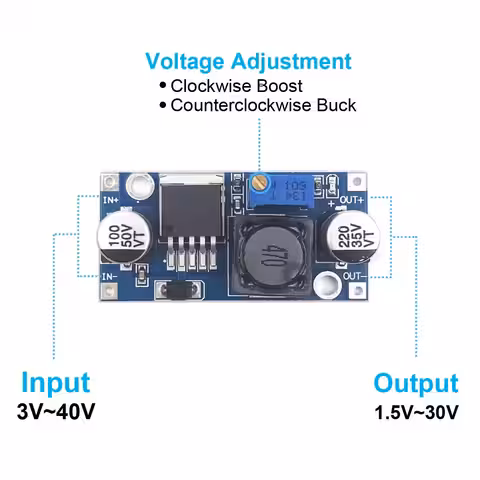

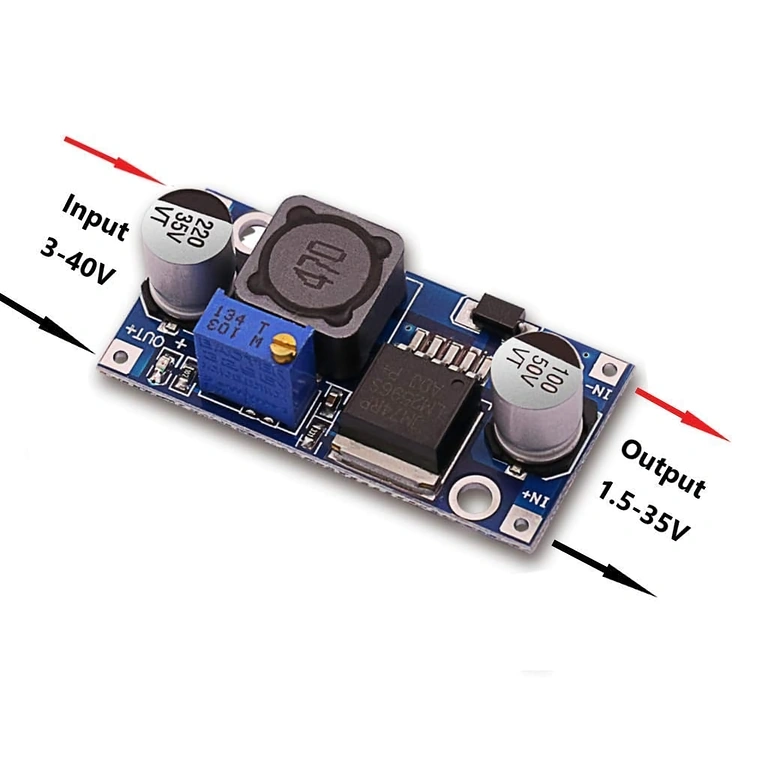

- Anslut din DC-källa till ingången (IN+ och IN-), var noga med att polariteten blir rätt.
- Innan du ansluter din last, mät spänningen vid utgången (OUT+ och OUT-) med en multimeter.

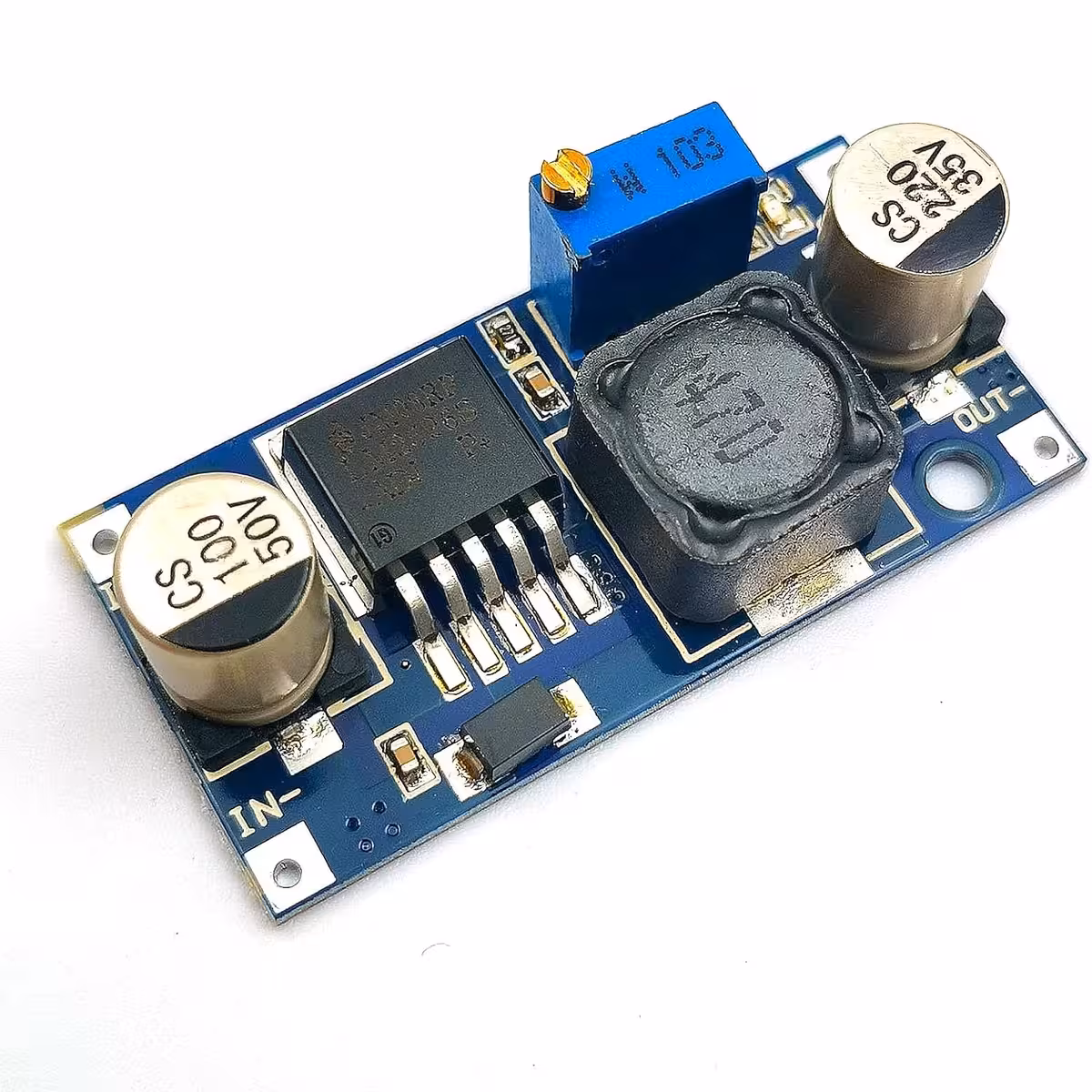

- Vrid på potentiometern medurs för att öka spänningen och moturs för att sänka den.
- När du nått önskad spänning, anslut din last till utgången (OUT+ och OUT-).
- Kontrollera LED-indikatorn – om den lyser fungerar modulen korrekt.
- För laster över 10W, montera en kylfläns i aluminium på LM2596S-chippet för att avleda värme och säkerställa lång livslängd.
Paketets innehåll

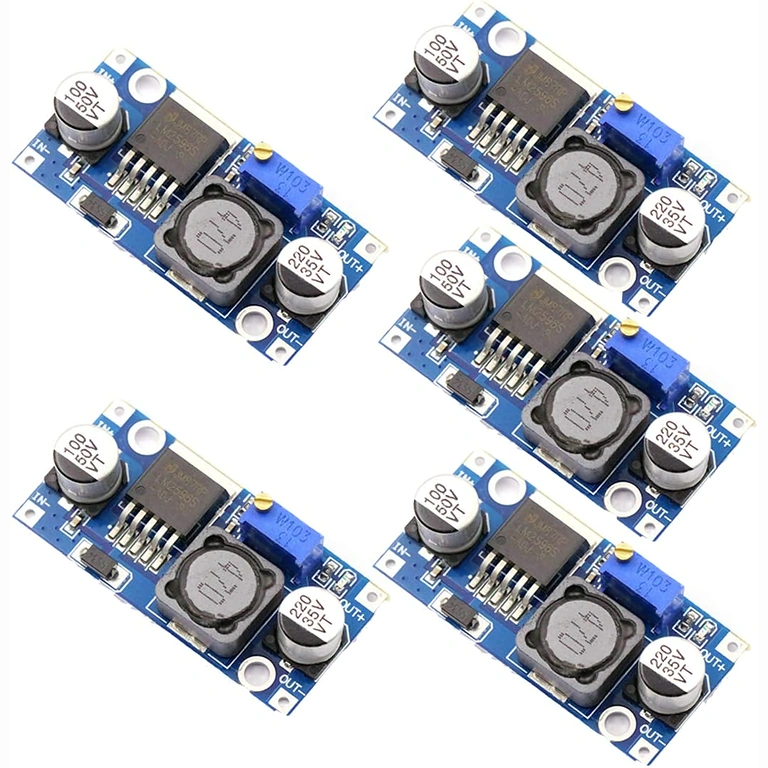

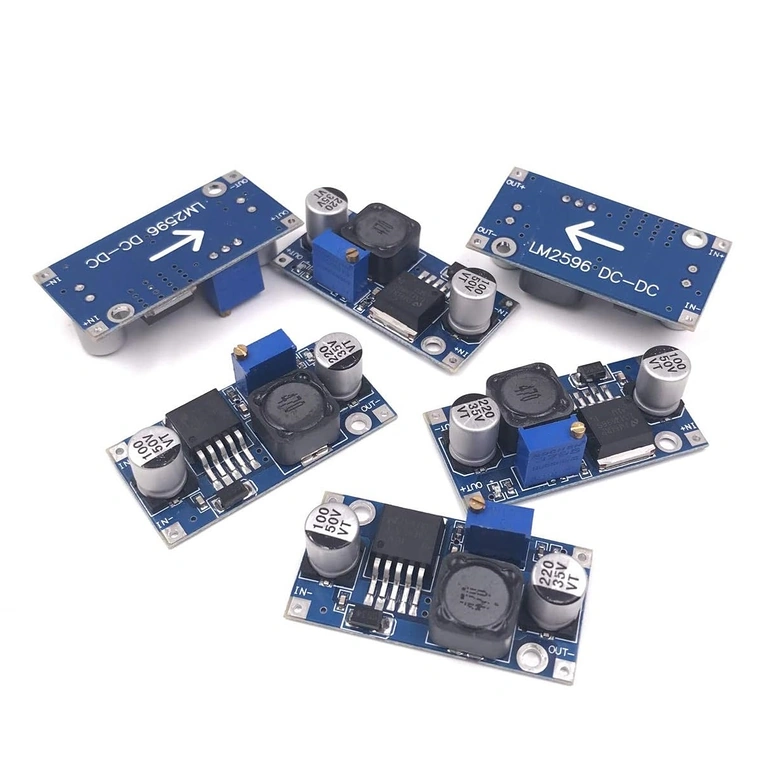

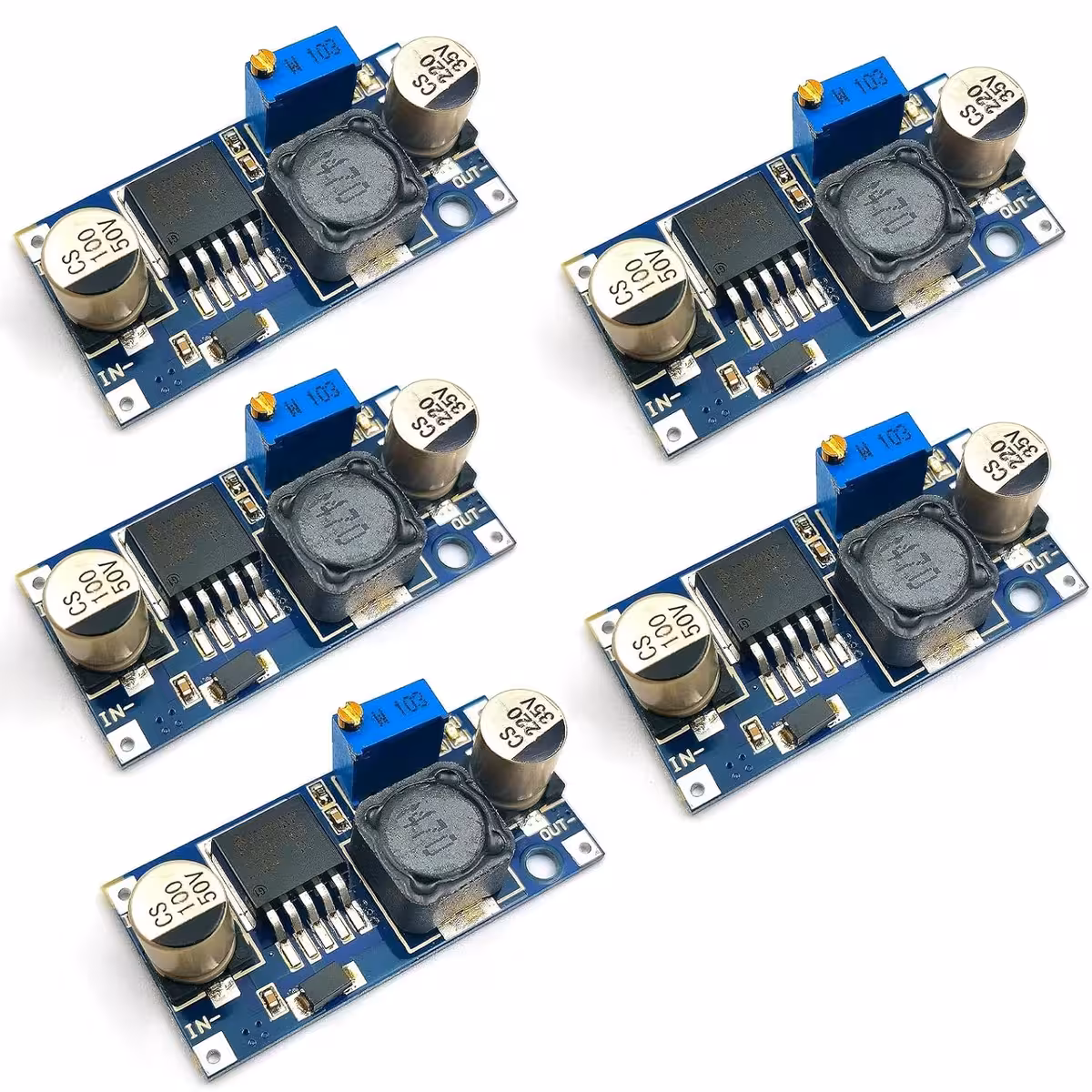

- 5 × DC-DC Step-Down Buck Converter-modul LM2596S
Vanliga frågor
Kan jag använda LM2596S för att höja spänningen (step-up)?
Nej. LM2596S är en ren step-down (buck converter) – den sänker spänningen, den höjer den inte. Om du behöver höja spänningen bör du titta på en MT3608-modul eller liknande.
Vilken inspänning krävs för att få ut 5V?
Minst 6,5V på ingången. Grundregeln är att inspänningen måste vara minst 1,5V högre än den önskade utspänningen.
Fungerar den med Arduino och Raspberry Pi?
Ja, det är en av de vanligaste användningsområdena. Du kan enkelt driva ditt kort från ett 12V-batteri eller ett biluttag, och modulen levererar stabila 5V till din elektronik.
Har den kortslutningsskydd?
LM2596S-chippet har inbyggt skydd mot överström och överhettning, men inget dedikerat kortslutningsskydd på själva kretskortet. Vi rekommenderar en extern säkring på ingångssidan för extra säkerhet.
Varför blir modulen varm vid hög belastning?
Vid effekter över 10W blir värmeavledningen kritisk. En liten kylfläns på chippet sänker arbetstemperaturen avsevärt och förlänger modulens livslängd.
