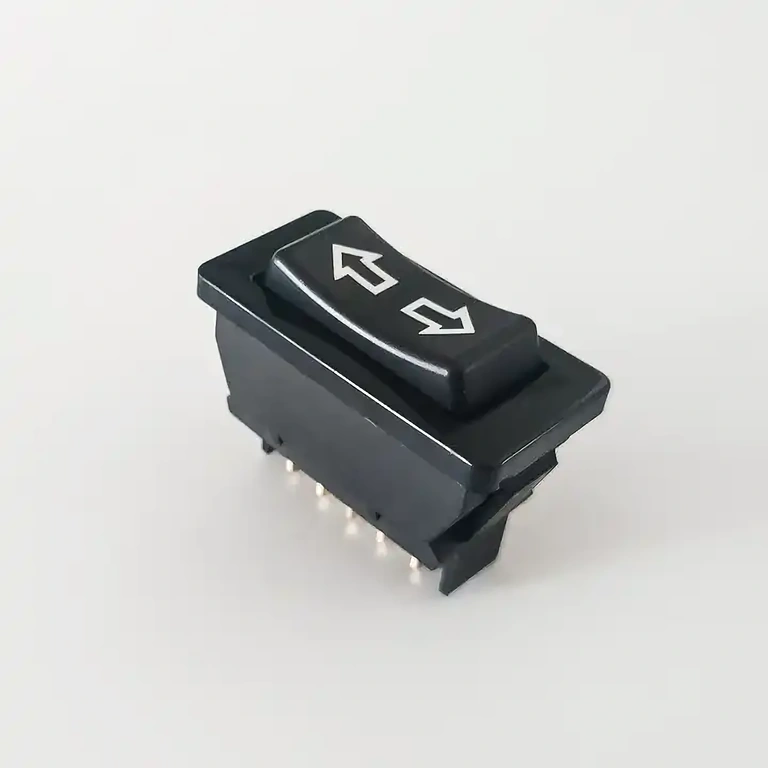

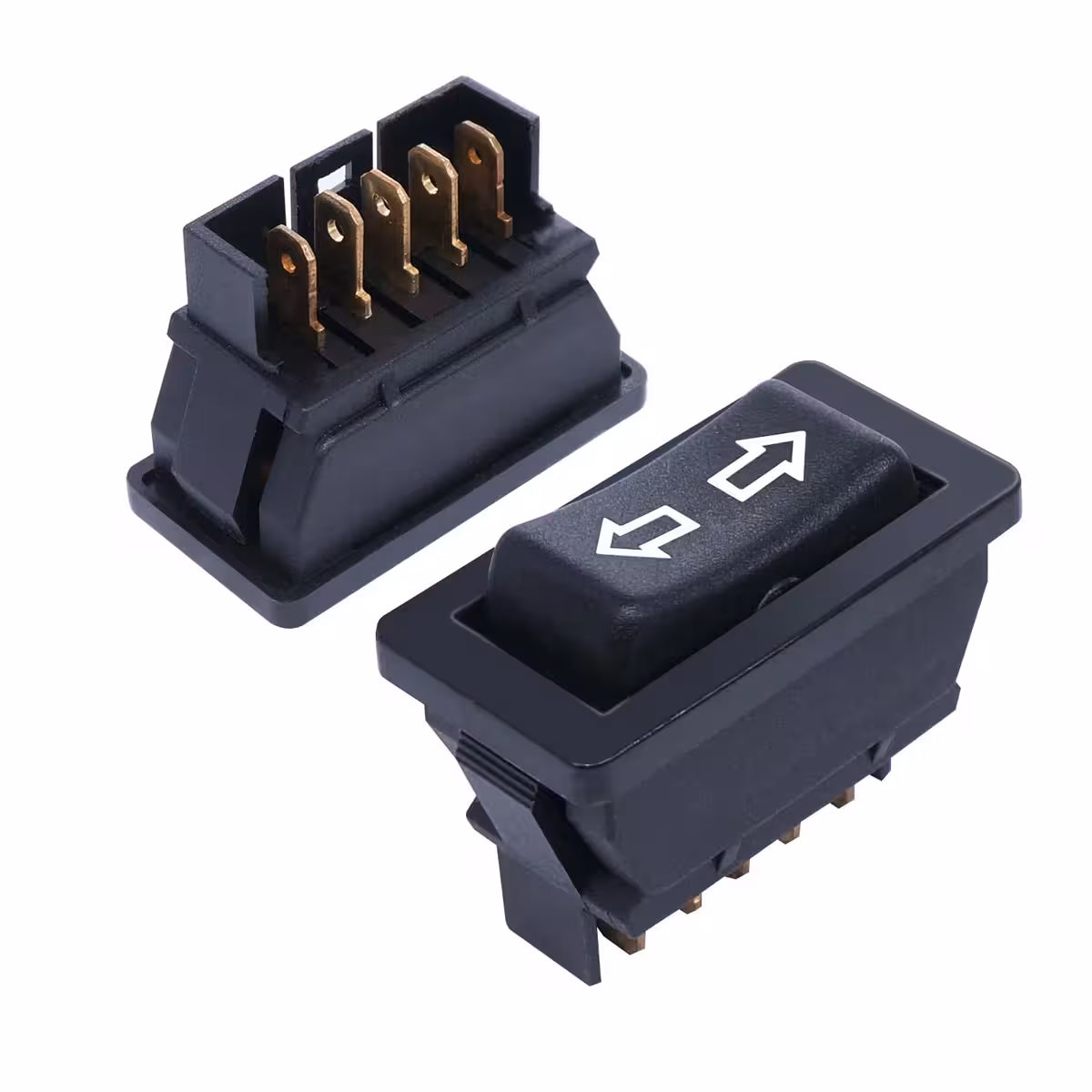

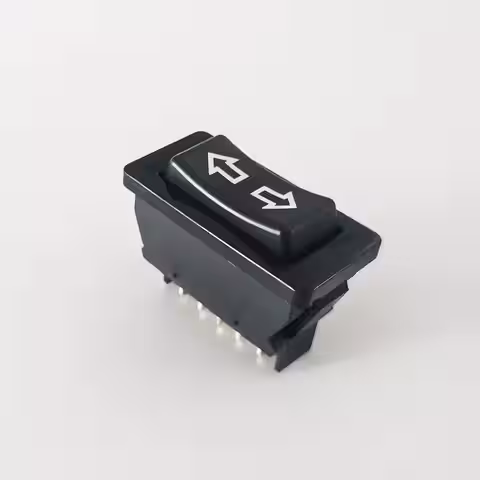

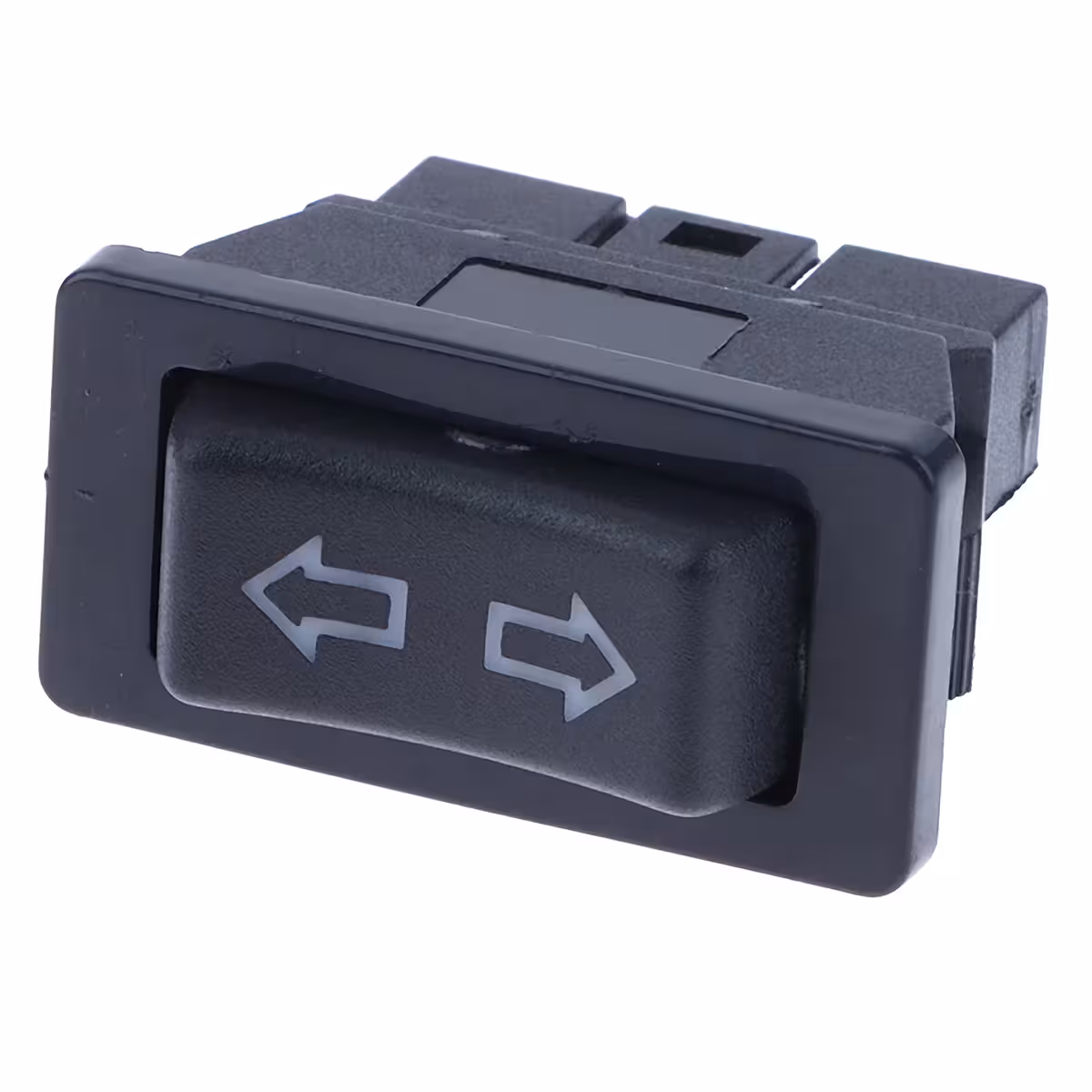

DPDT-vippströmbrytare med återfjädring – vänd motorriktningen utan reläer och krånglig kabeldragning
Har du ett linjärt ställdon, en DC-motor eller ett lyftsystem och vill styra riktningen smidigt med ett enkelt handgrepp? Denna DPDT-vippströmbrytare med 3 lägen och automatisk återfjädring är lösningen. För spaken åt ena hållet — motorn startar. För den åt andra hållet — motorn byter riktning. Släpp spaken — och den återgår till avstängt läge.
Notera: Den automatiska återgången till mittläget (OFF) förhindrar oavsiktlig aktivering och skyddar både motorn och din krets.
Varför välja denna modell? (Fördelar):
- Polaritetsvändning utan reläer — DPDT-konfigurationen växlar båda polerna samtidigt, vilket ändrar rotationsriktningen direkt utan behov av extra komponenter.
- Automatisk avstängning — Sidolägena är momentana (momentary): motorn går endast så länge du håller spaken nedtryckt, vilket eliminerar risken för mekanisk blockering eller överbelastning.
- 20A vid 12V och 24V DC — Klarar de flesta linjära ställdon och DC-motorer som används i fordon, husbilar, båtar eller DIY-automatisering.

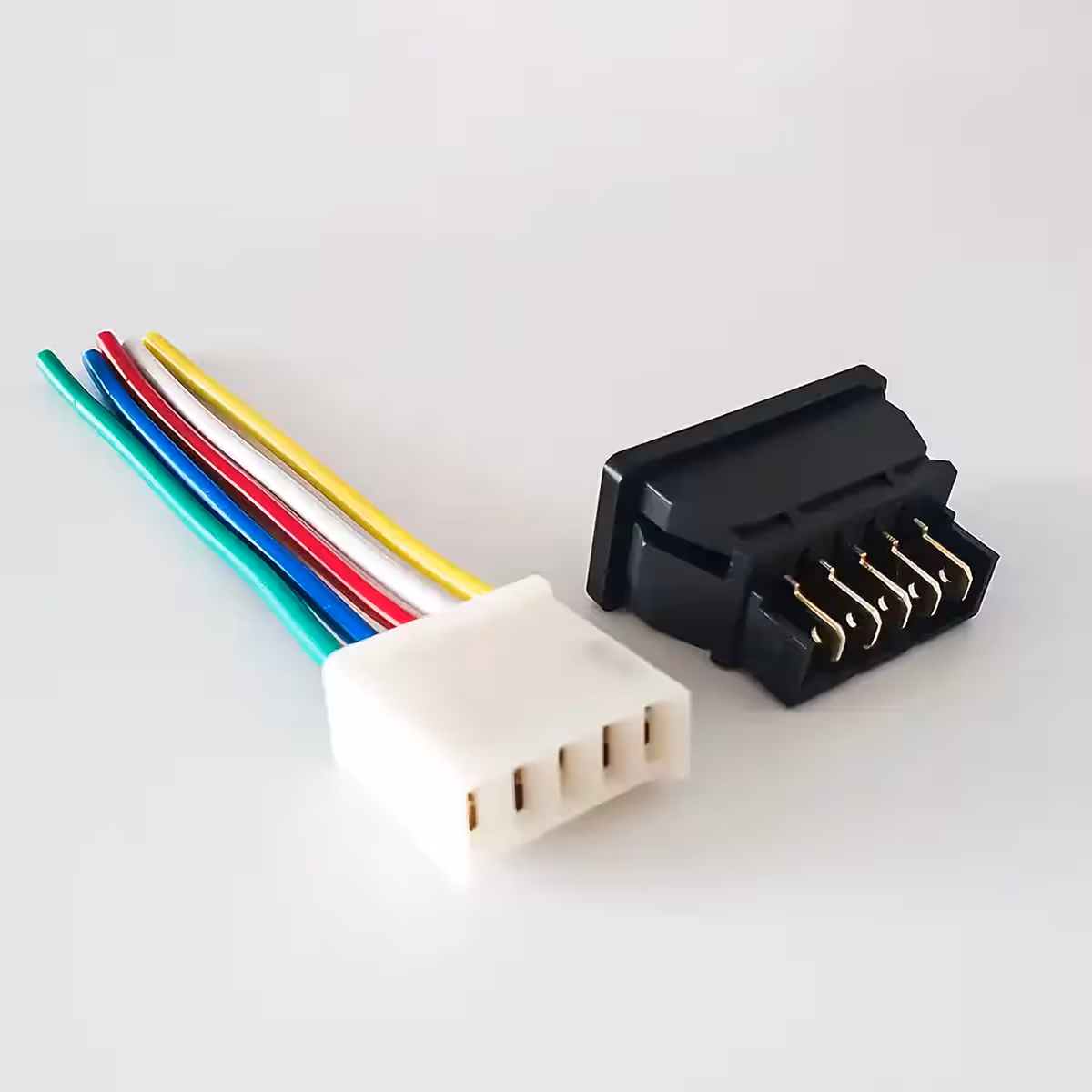

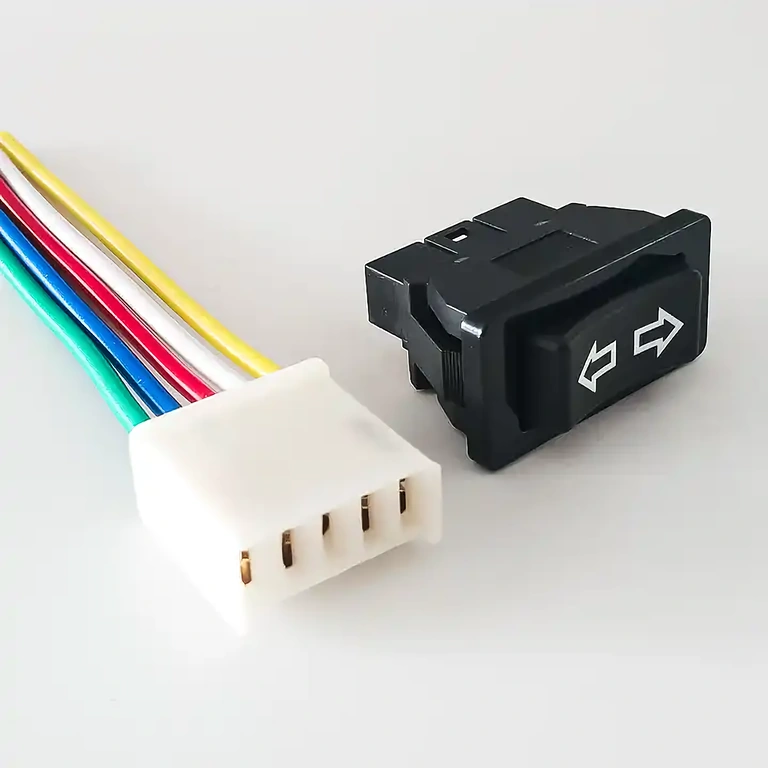

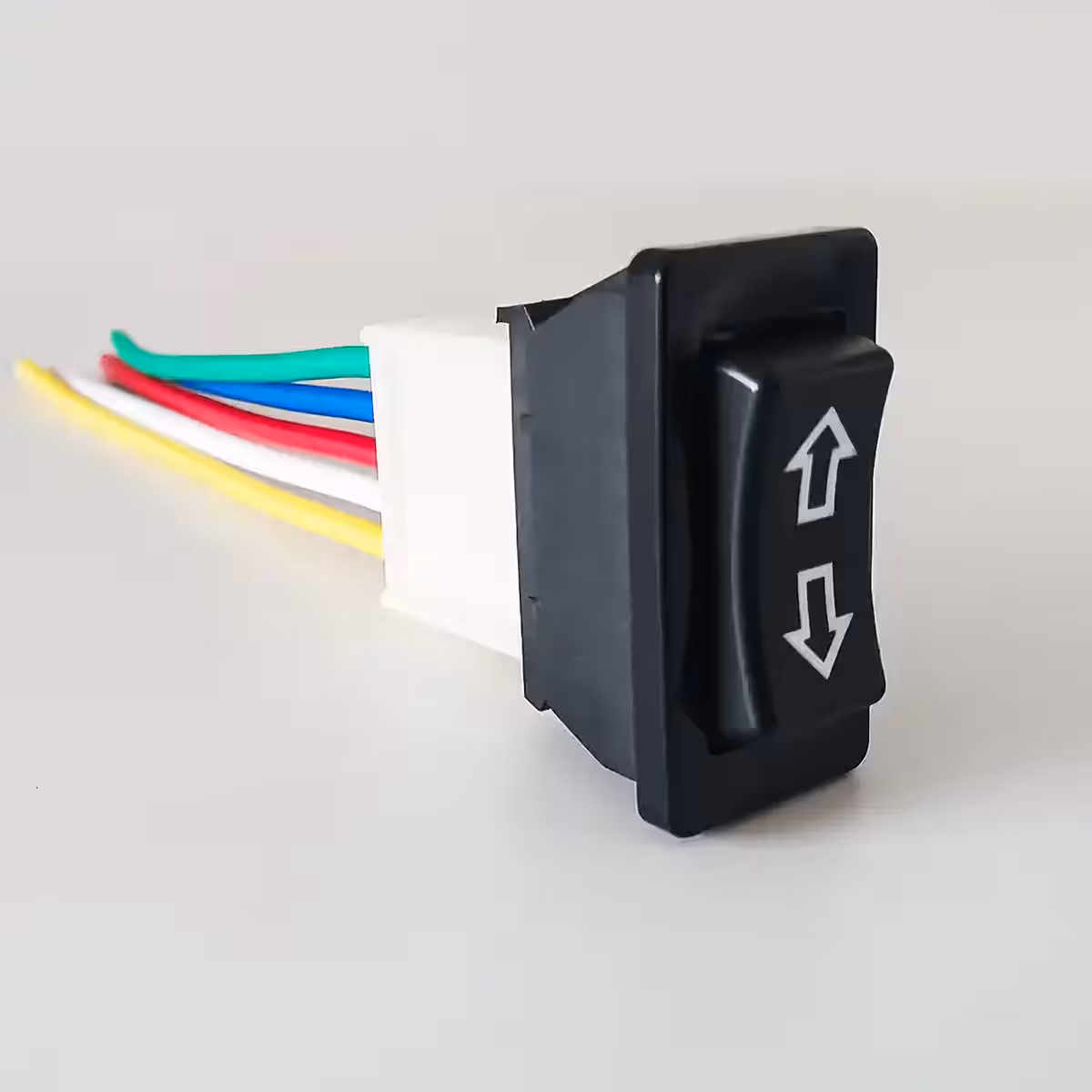

- 5-pinskontakt ingår — Anslut kablarna direkt i kontakten, helt utan lödning eller specialverktyg. Perfekt för snabb och smidig installation.

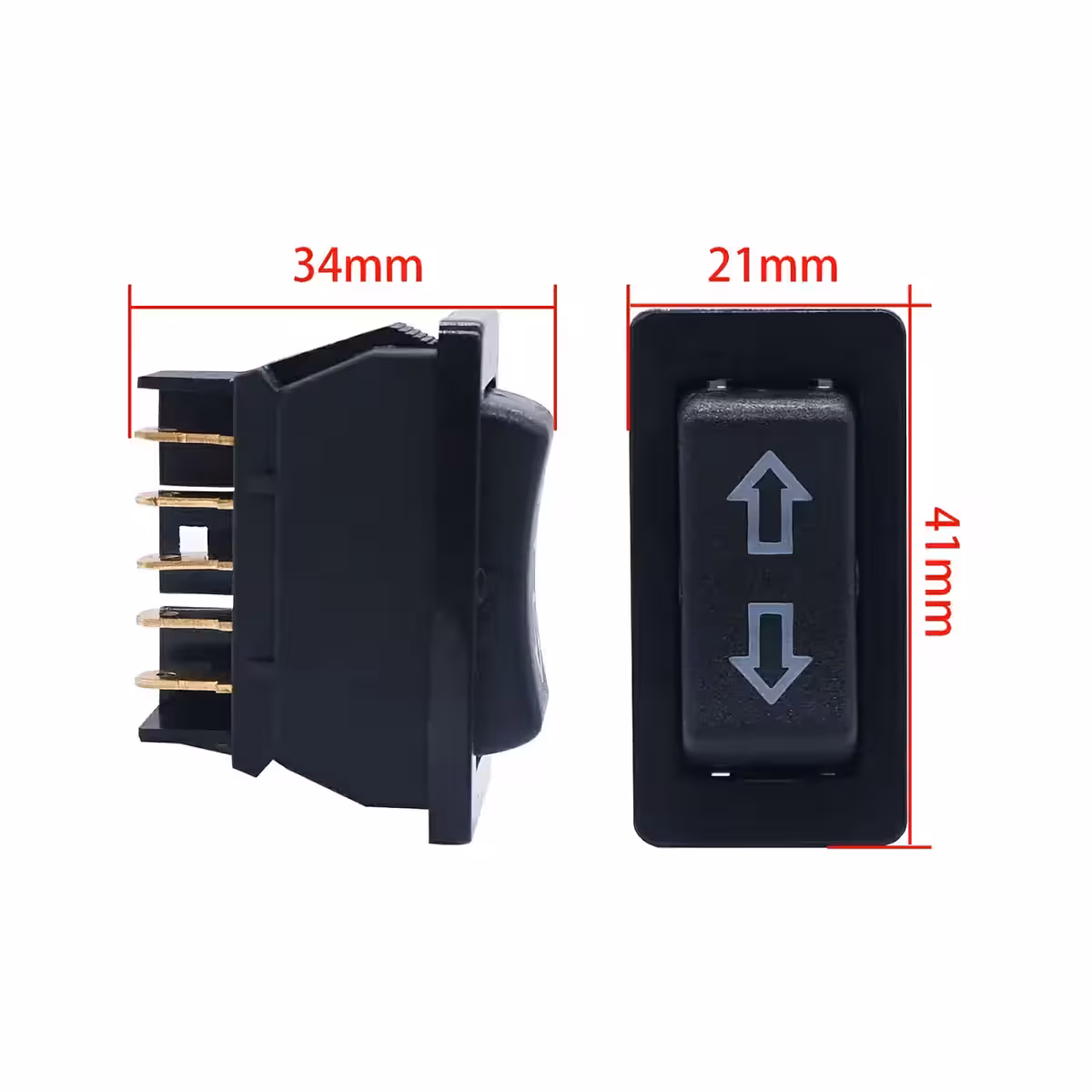

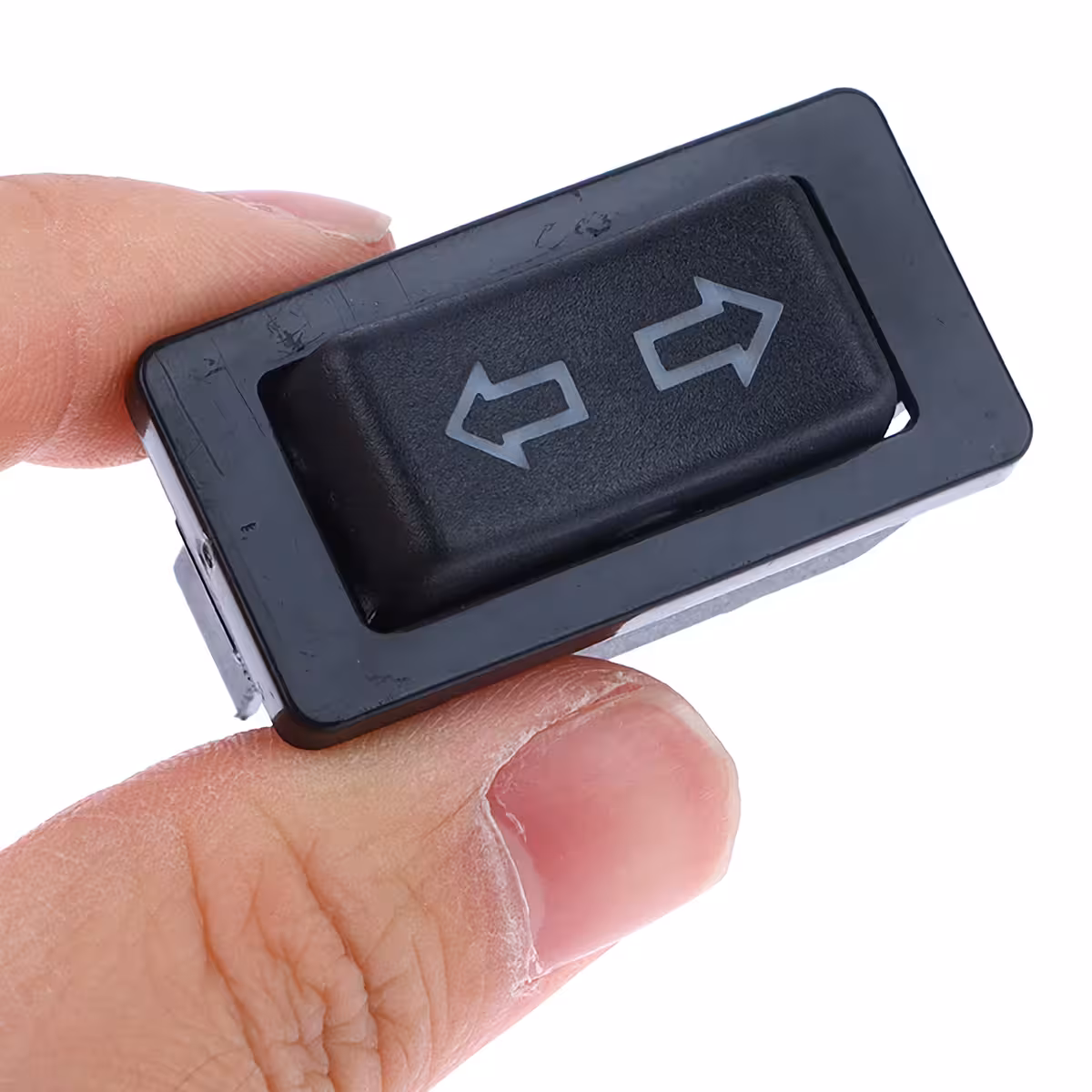

- Kompakt format: 21 × 41 × 34 mm — Passar enkelt i instrumentpaneler, kontrollboxar eller 3D-printade höljen.
Tekniska detaljer och prestanda

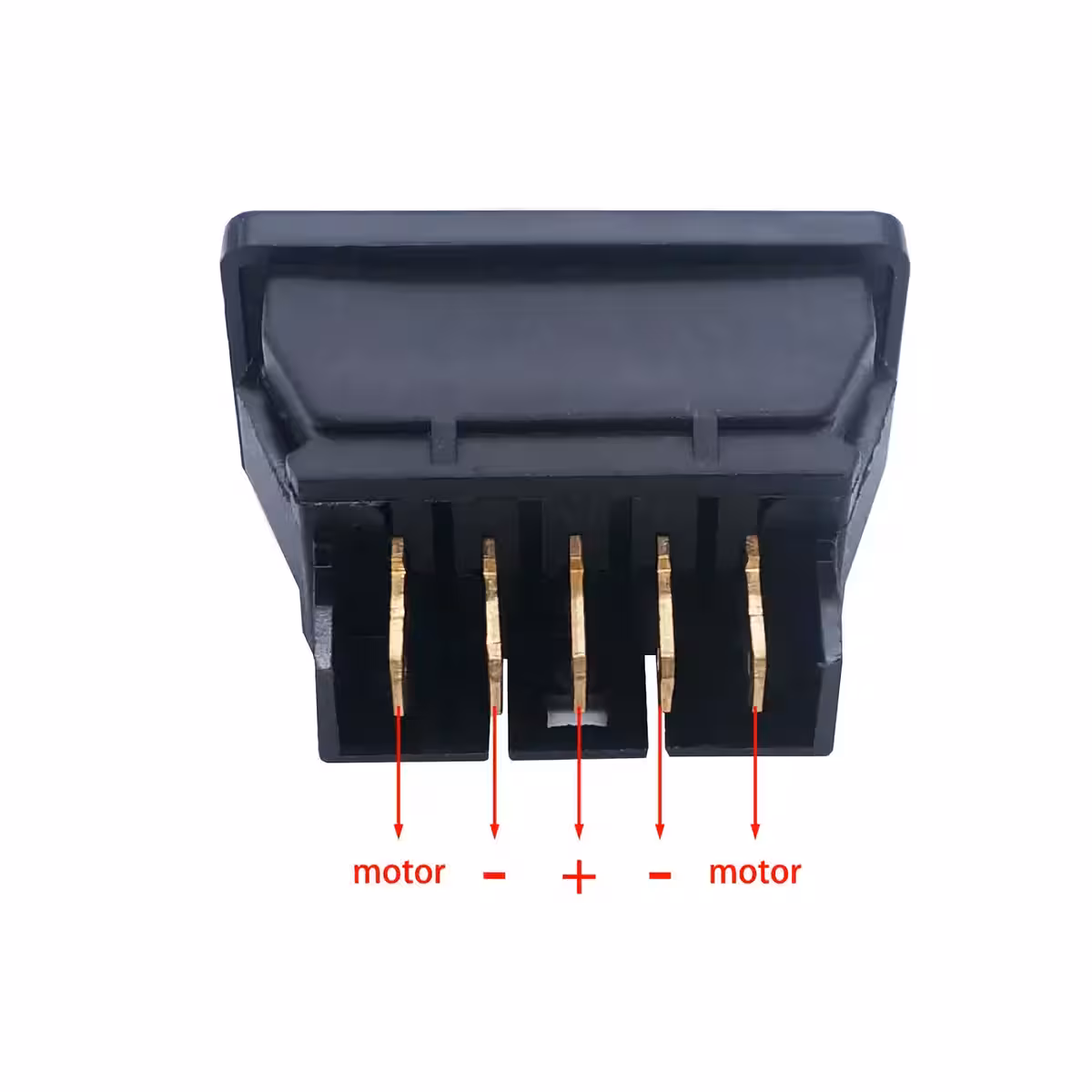

DPDT-konfigurationen (Double Pole Double Throw) innebär att strömbrytaren styr två oberoende kretsar samtidigt — precis vad som krävs för att vända polariteten på en DC-motor utan ett separat H-bryggrelä. ON/OFF/ON-funktionen med automatisk återfjädring håller mittläget stabilt (motorn avstängd) och aktiverar rörelsen endast när användaren håller i spaken, vilket förhindrar mekaniska stopp i lyftsystem eller linjära ställdon. Den medföljande 5-pinskontakten gör det enkelt att koppla om eller byta ut enheten, även i trånga utrymmen.
| Parameter | Värde / Detalj |
|---|---|
| Typ av strömbrytare | DPDT, ON/OFF/ON med automatisk återfjädring (momentary) |
| Antal stift | 5 stift (kontakt ingår) |
| Märkspänning | DC 12V / 24V |
| Märkström | 20A |
| Återfjädringsfunktion | Automatisk till mittläge (OFF) |
| Dimensioner | 21 × 41 × 34 mm |
| Kabellängd | 12 mm |
| Typiska användningsområden | DC-motorer, linjära ställdon, lyftsystem, robotik, fordonsautomatisering |
Innehåll i förpackningen
- 1 × DPDT-vippströmbrytare med 3 lägen och automatisk återfjädring
- 1 × 5-pinskontakt för enkel anslutning
Vanliga frågor
Kan jag styra ett linjärt ställdon direkt med denna strömbrytare?
Ja, det är ett av de vanligaste användningsområdena. Den fungerar med alla linjära DC-ställdon upp till 20A vid 12V eller 24V — exempelvis för antenner, luckor, elektriska sängar eller lyftsystem.
Vad händer om jag överskrider 20A?
Kontakterna kan överhettas och strömbrytaren kan gå sönder. Om din motor drar mer än 20A vid start, bör du använda ett kraftrelä som styrs av denna strömbrytare — då fungerar strömbrytaren endast som kontrollenhet.
Behöver jag skyddsdioder?
För större induktiva motorer (över 5-10A) rekommenderas flyback-dioder monterade parallellt över motorns poler. Detta skyddar strömbrytarens kontakter från ljusbågar vid varje växling.
Hur lång tid tar monteringen i en panel?
Under 10 minuter. Du gör ett standardhål i panelen, monterar strömbrytaren, ansluter kablarna i 5-pinskontakten och är klar. Ingen lödning eller specialverktyg krävs.
