Sine Wave-controller och M5-display — för en mjukare och tystare körupplevelse
Trött på ryckig acceleration, missljud från motorn eller dålig kontroll över hastigheten? Det är dags att uppgradera. Detta 20A Sine Wave-controllerkit med tillhörande M5-display är den perfekta lösningen för dig som vill bygga om eller optimera din elcykel eller elsparkcykel. Systemet är mångsidigt, fungerar med 24V, 36V och 48V, och hanterar motorer mellan 500W och 1000W utan krånglig installation.
Notera: Kitet är kompatibelt med borstlösa motorer med 60° eller 120° fasvinkel (automatisk identifiering). Kontrollera motorns specifikationer innan installation.
Varför välja detta kit? (Fördelar):
- Sine Wave-teknik — Ger en mjukare start, eliminerar vibrationer och minskar motorljudet avsevärt jämfört med enklare fyrkantsvågskontrollers.
- Automatisk fasidentifiering — Controller känner automatiskt av om din motor har 60° eller 120° fasvinkel, vilket gör installationen smidig.
- Universell spänning — Fungerar med 24V, 36V och 48V, vilket gör det kompatibelt med de flesta elfordon på marknaden.
- M5-display — Inkluderar cruise control och 6 km/h gångassistans (boost-läge) för en bekvämare vardag.
- EABS-bromsning — Elektronisk bromsning som ger en progressiv och kontrollerad inbromsning utan att låsa hjulet.
- Fullt konfigurerbart — Justera hjulstorlek, hastighetsbegränsning, PAS-inställningar och startläge direkt via displayens meny.
- Inbyggda säkerhetssystem — Övervakning av lågspänning och tydliga felkoder direkt på displayen för enkel felsökning.
Prestanda och design

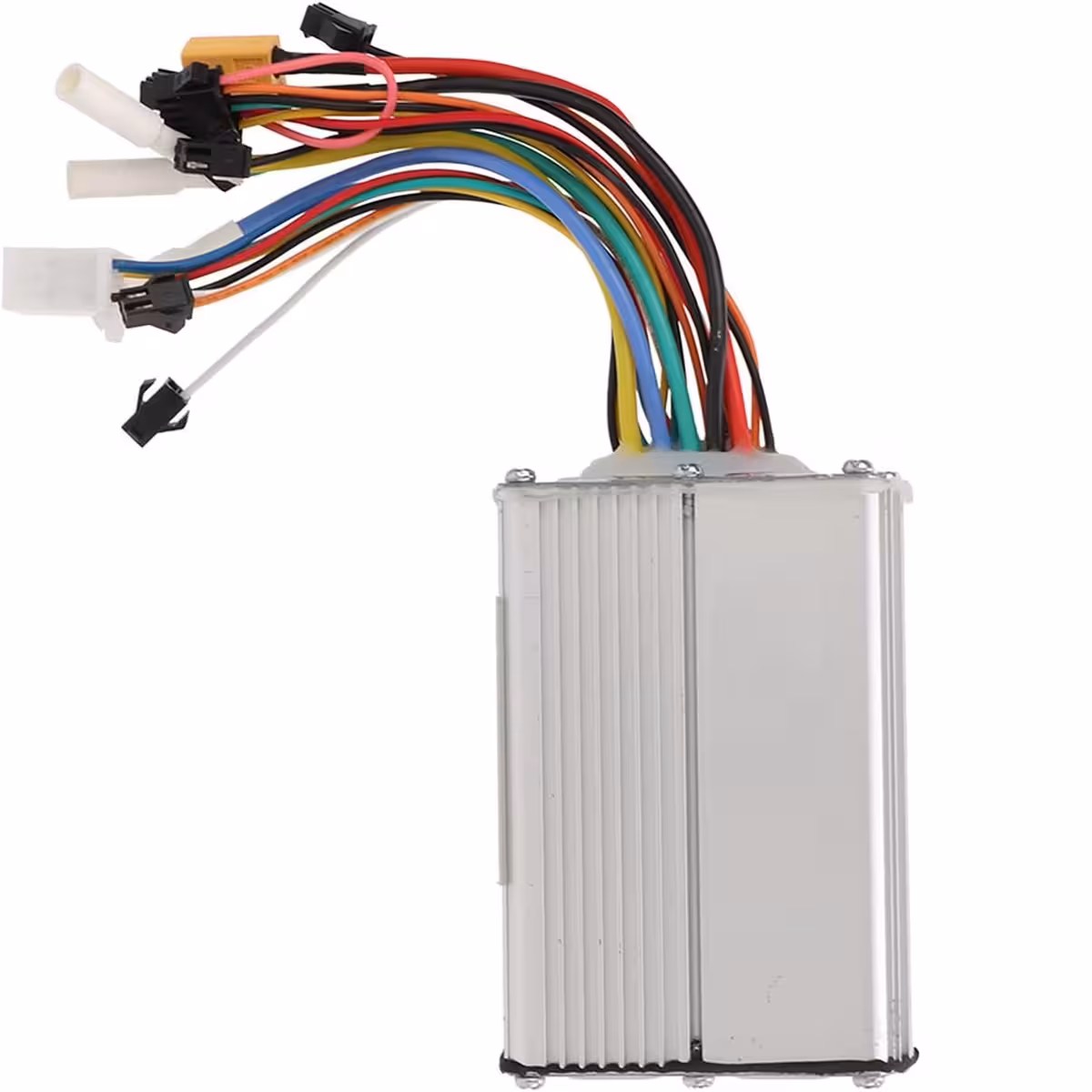

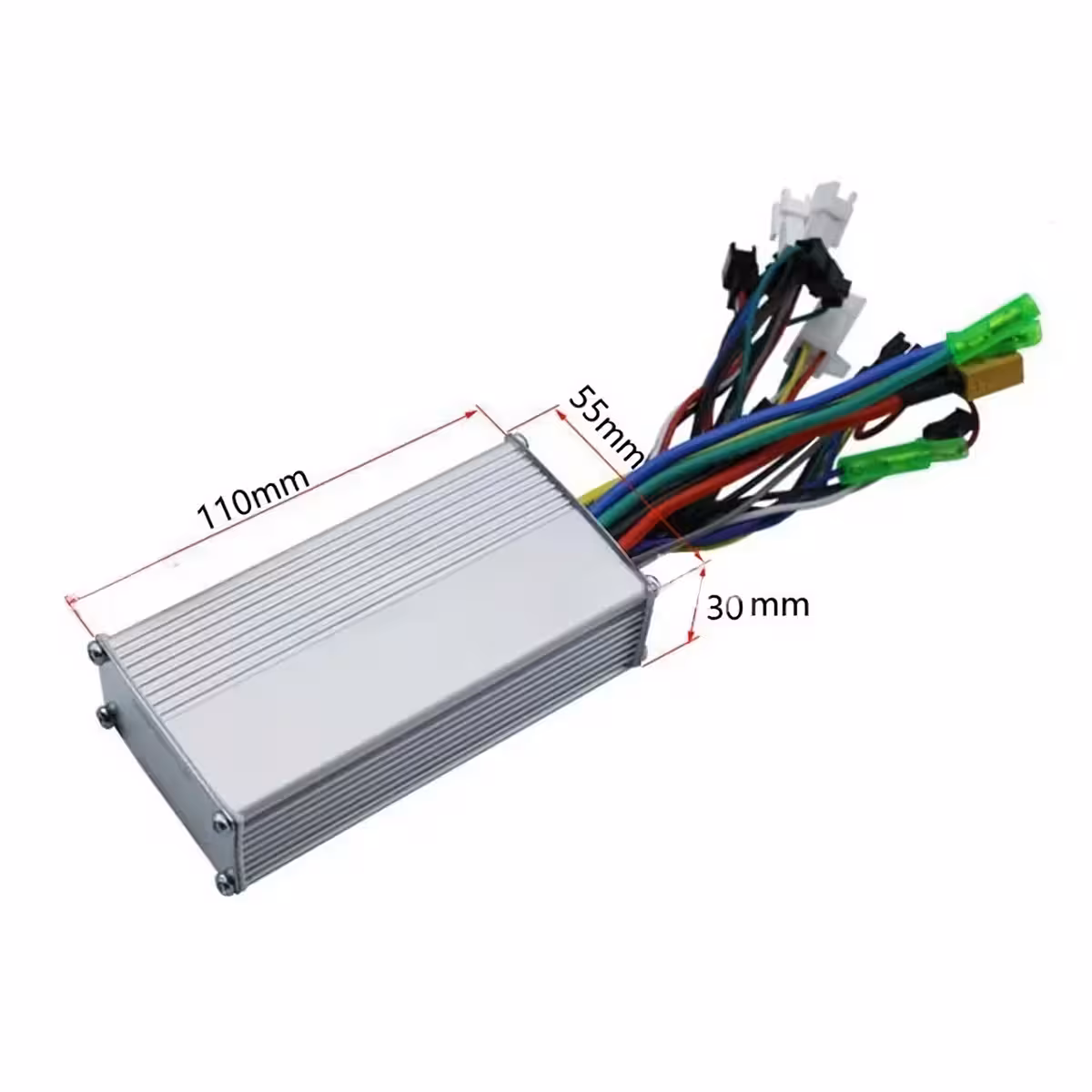

Controllern är inrymd i ett robust metallhölje (110×55×30 mm) som effektivt leder bort värme även vid en belastning på 20A. Tack vare Sine Wave-tekniken får du inte bara en tystare gång, utan även högre energieffektivitet och minskat slitage på motorn över tid.

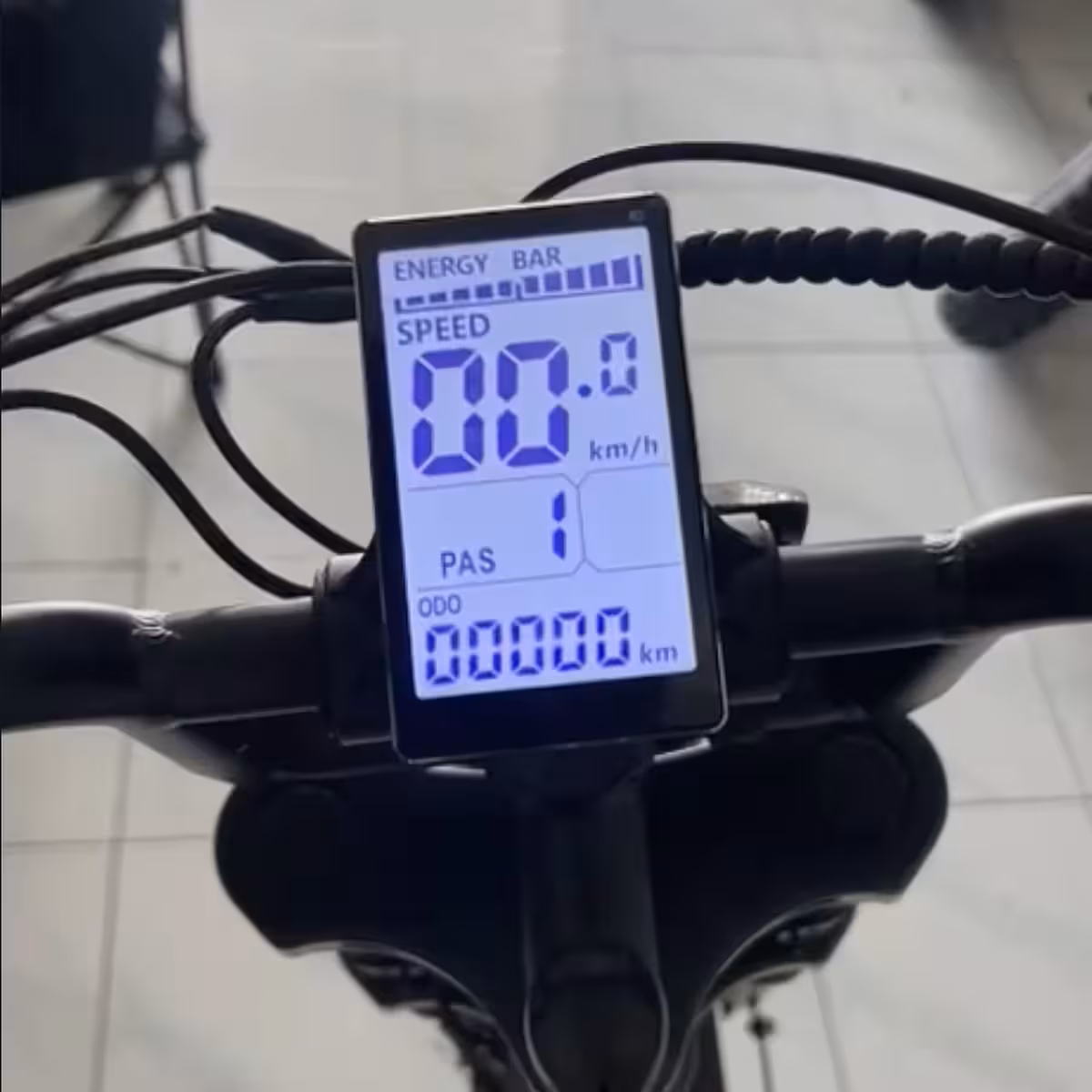

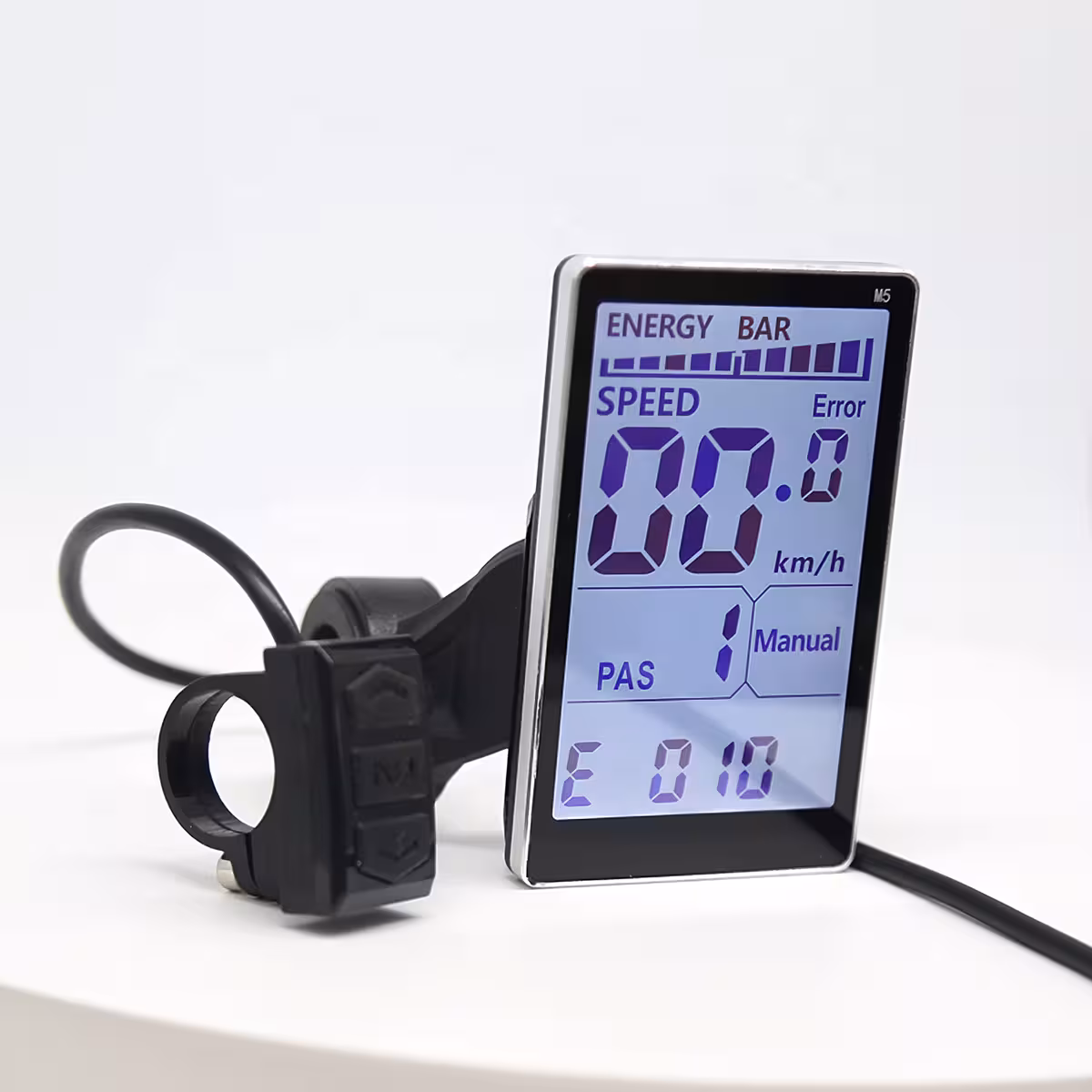

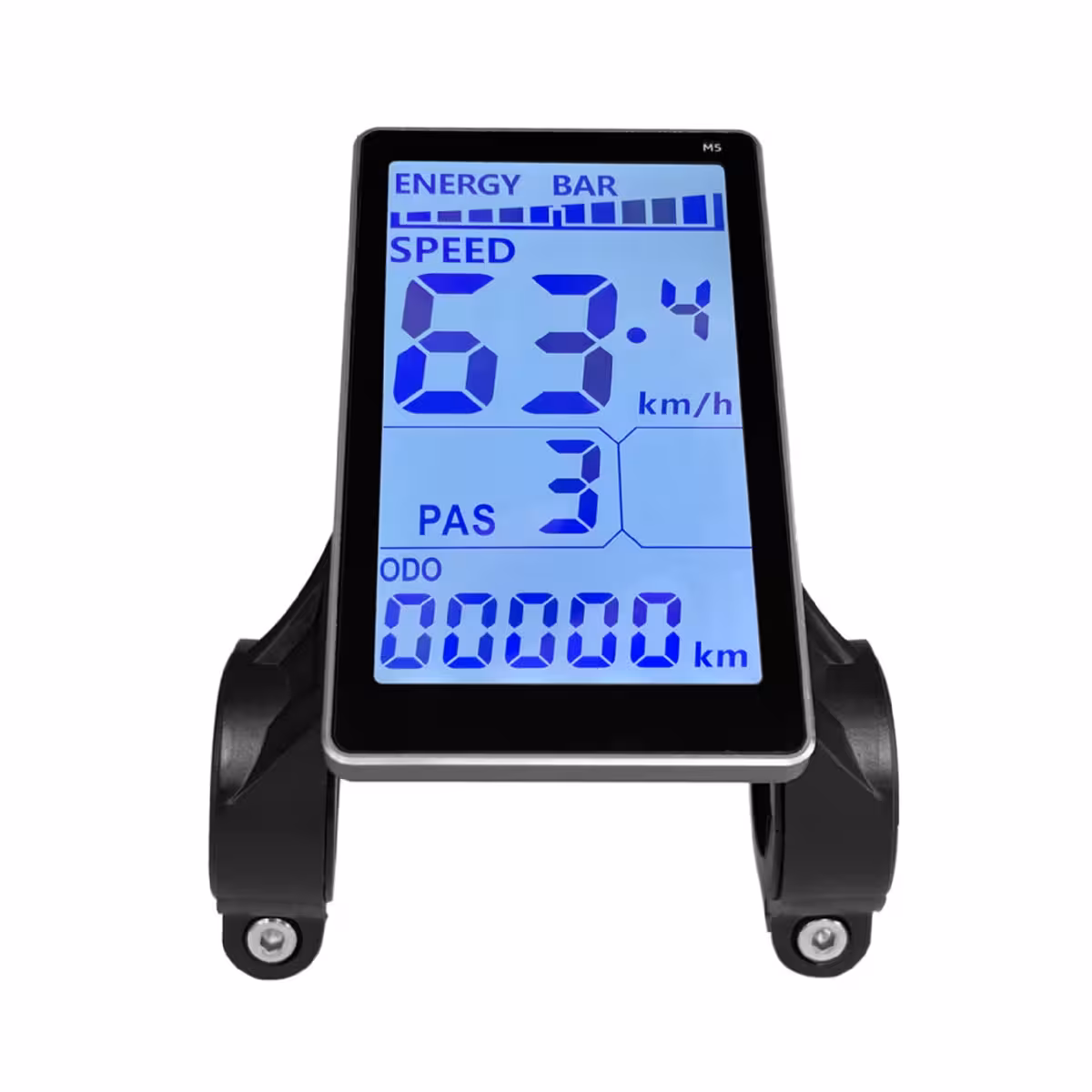

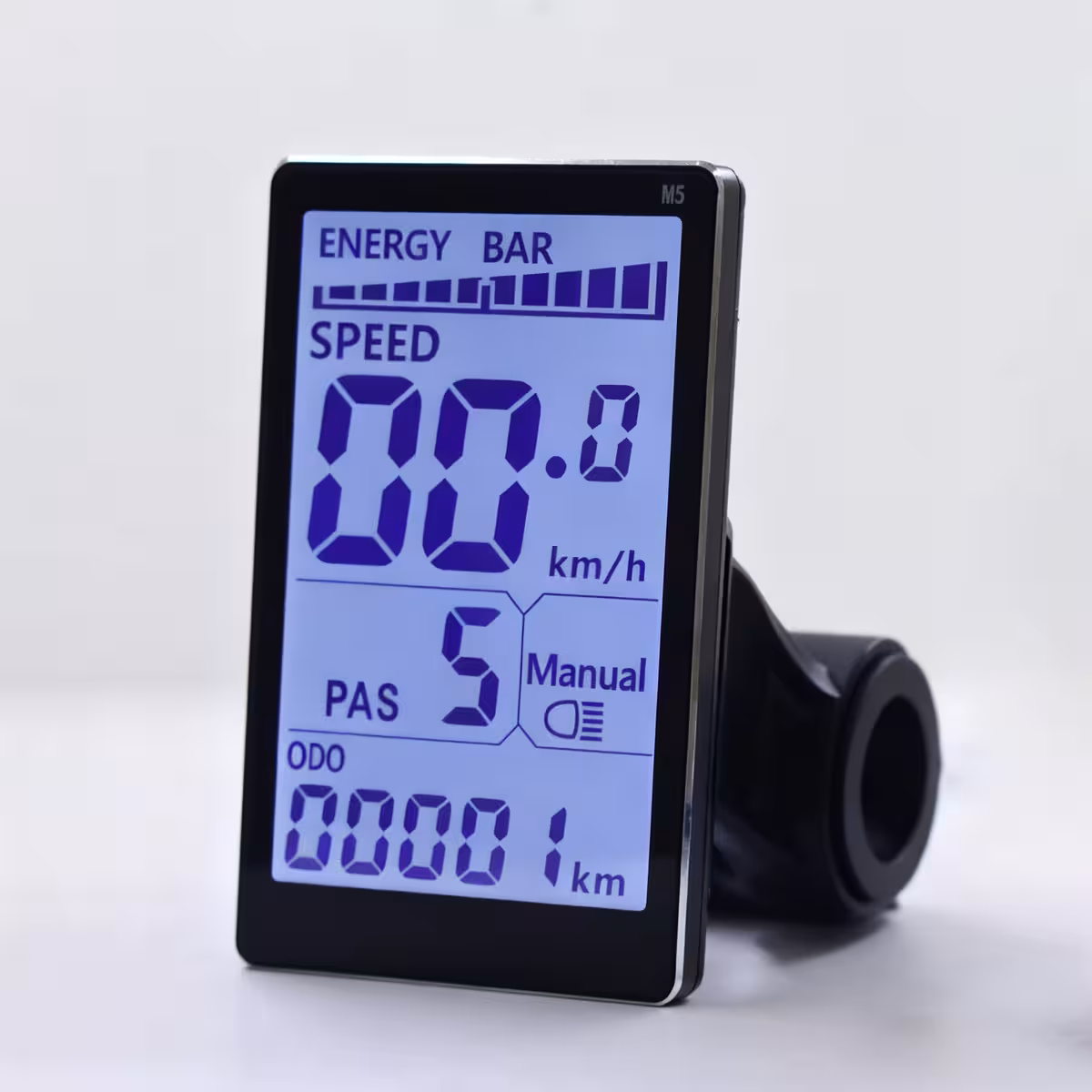

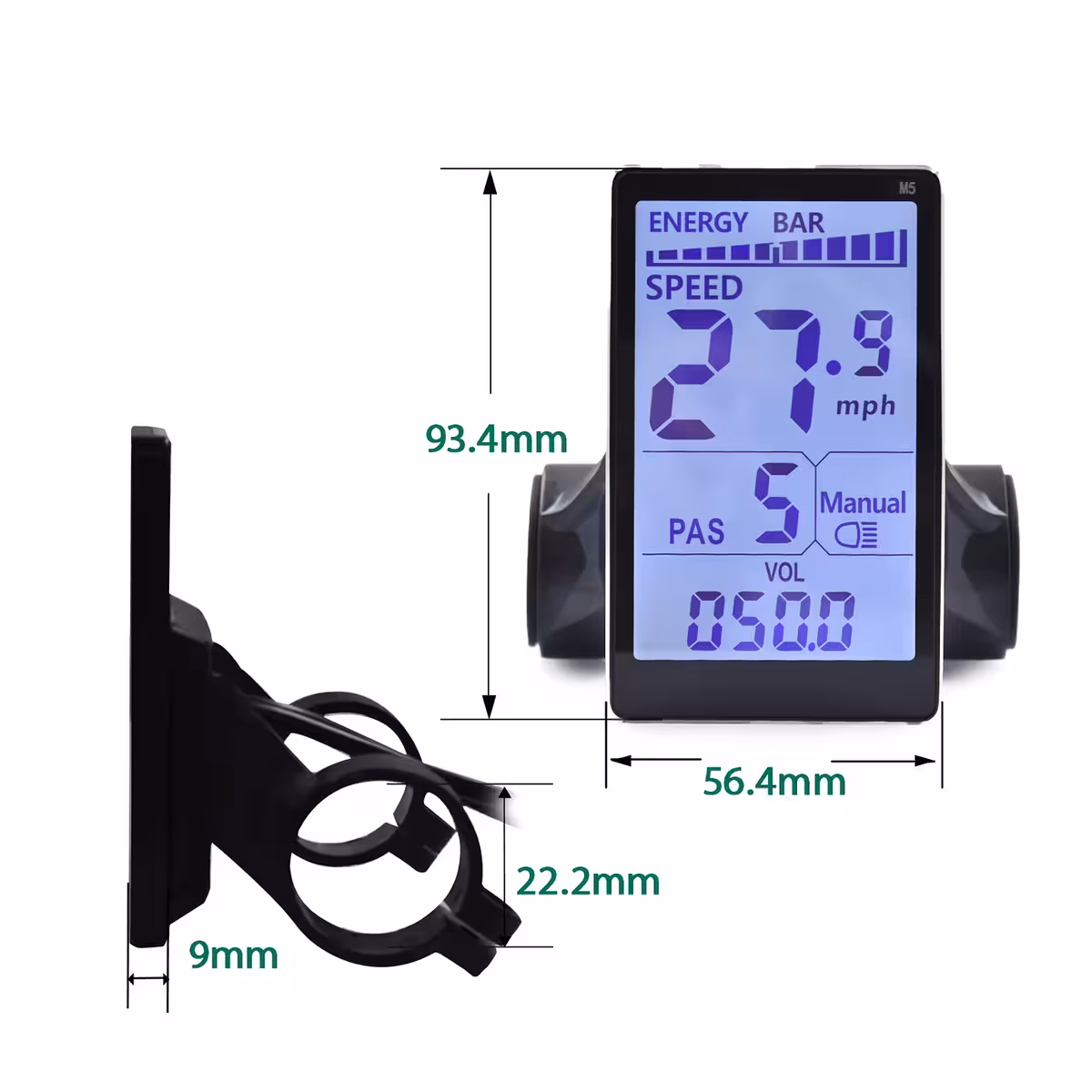

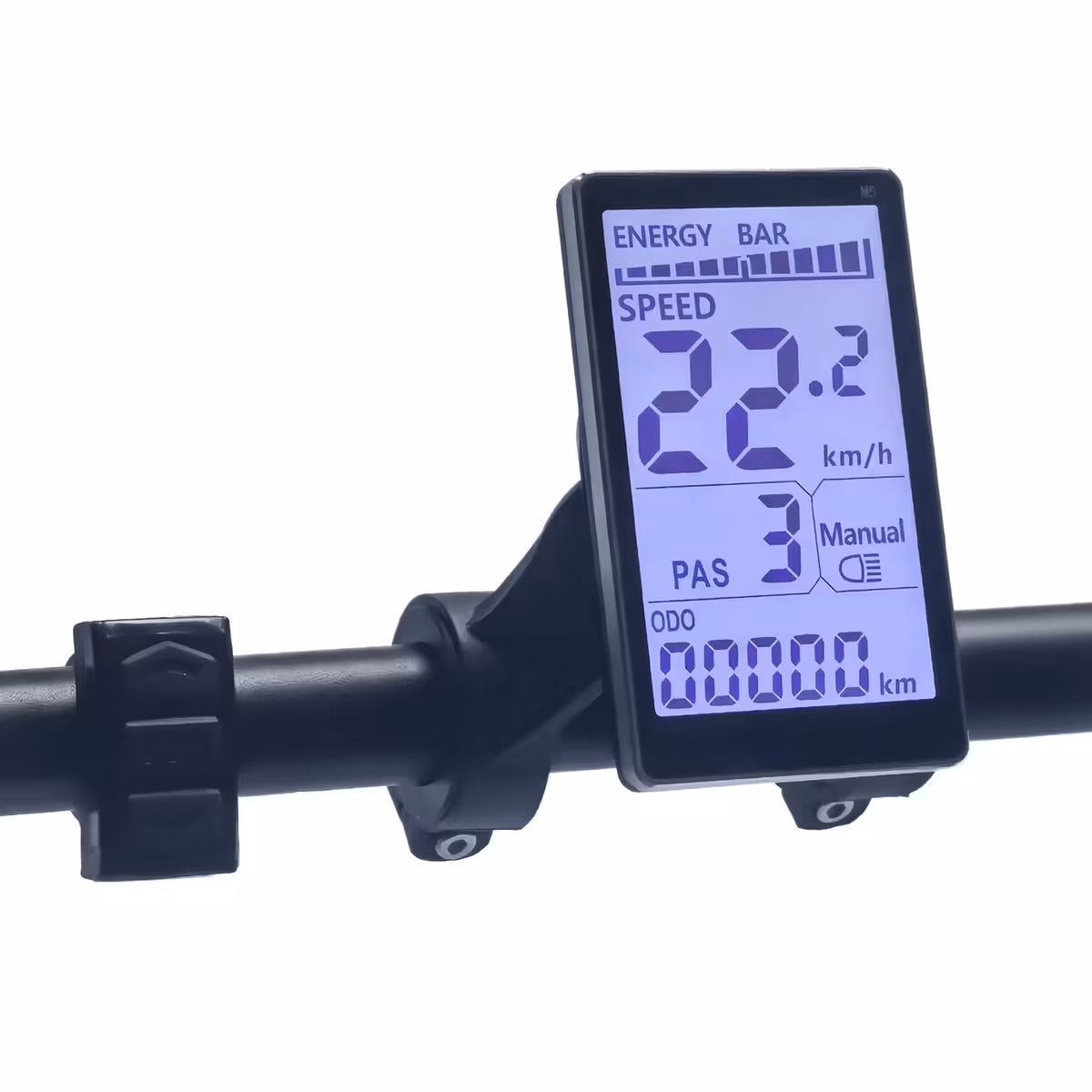

M5 LCD-displayen ansluts enkelt och ger dig full kontroll. Den visar hastighet, total- och tripmätare, PAS-nivå och status för belysning i realtid. Den justerbara bakgrundsbelysningen gör displayen lättläst även i mörker, och de lättillgängliga knapparna gör det enkelt att navigera i menyerna under färd.
| Parameter | Specifikation |
|---|---|
| Material controller | Metall |
| Färg | Silver |
| Mått controller | 110 × 55 × 30 mm |
| Nominell spänning | 24V / 36V / 48V |
| Nominell effekt | 500W – 1000W |
| Maxström | 20A |
| Motortyp | Borstlös, 60° / 120° fasvinkel (auto-detektering) |
| Vågform | Sine Wave (3-lägen) |
| M5-displayfunktioner | Hastighet, tripmätare, ljus, bakgrundsbelysning, PAS, cruise control |
| Körlägen | Pedal Assist (PAS), Elektrisk drift, Kombinerat |
| Startlägen | Direktstart / Kick-to-Start |
| Säkerhet | Lågspänningsskydd, EABS, felkodshantering |
Programmering och användning
- Öppna menyn på M5-displayen genom att hålla in menyknappen (se medföljande manual).
- Ställ in systemspänningen (24V, 36V eller 48V) så att den matchar ditt batteri.
- Ange hjulstorlek i tum för att säkerställa korrekt hastighets- och distansmätning.
- Konfigurera PAS-sensorn genom att ställa in antal magneter och önskad känslighet.
- Välj startläge: Direktstart (gas direkt) eller Kick-to-Start (kräver att du rullar igång först).
- Justera hastighetsbegränsning och aktivera/inaktivera cruise control efter behov.
- Anpassa displayen genom att ställa in ljusstyrka och enheter (km/h eller mph).
- Feldiagnostik: Vid eventuella problem visas felkoder direkt på skärmen som kan matchas mot manualen.

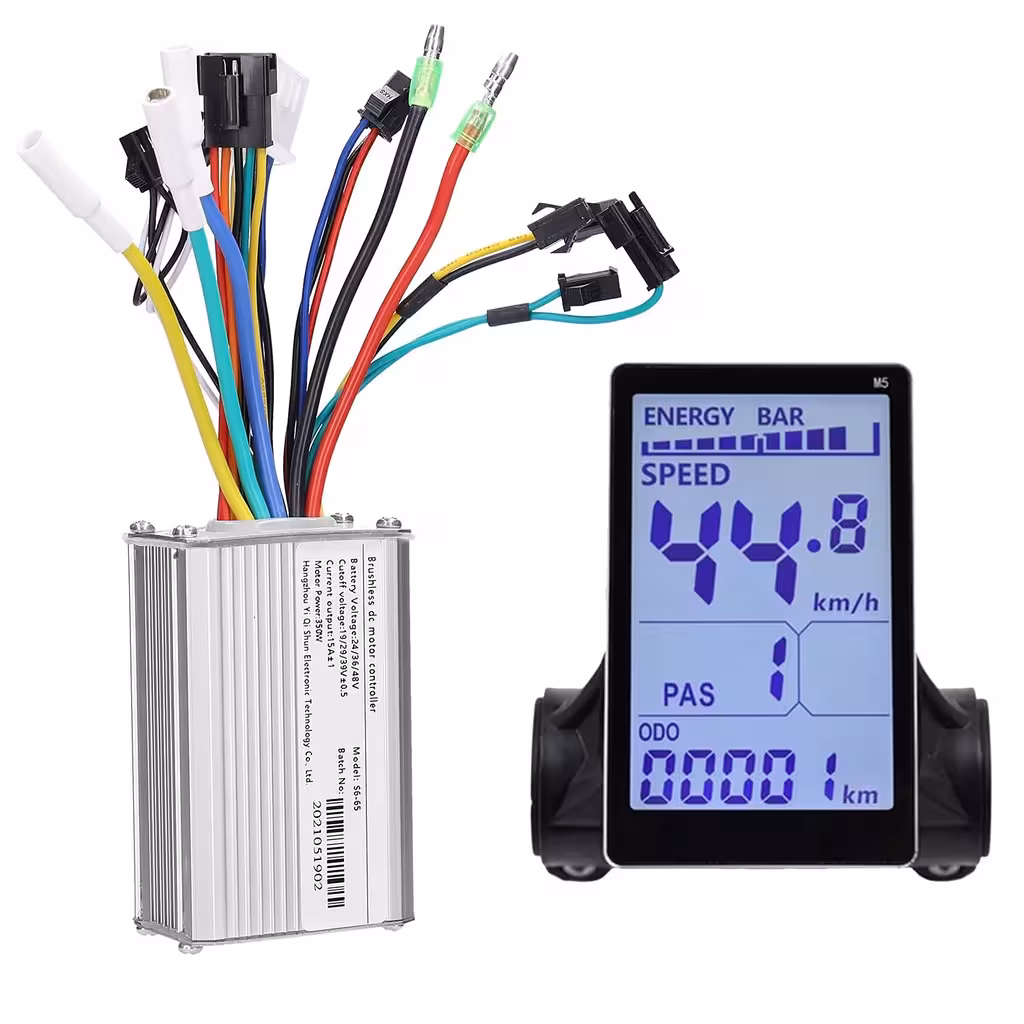

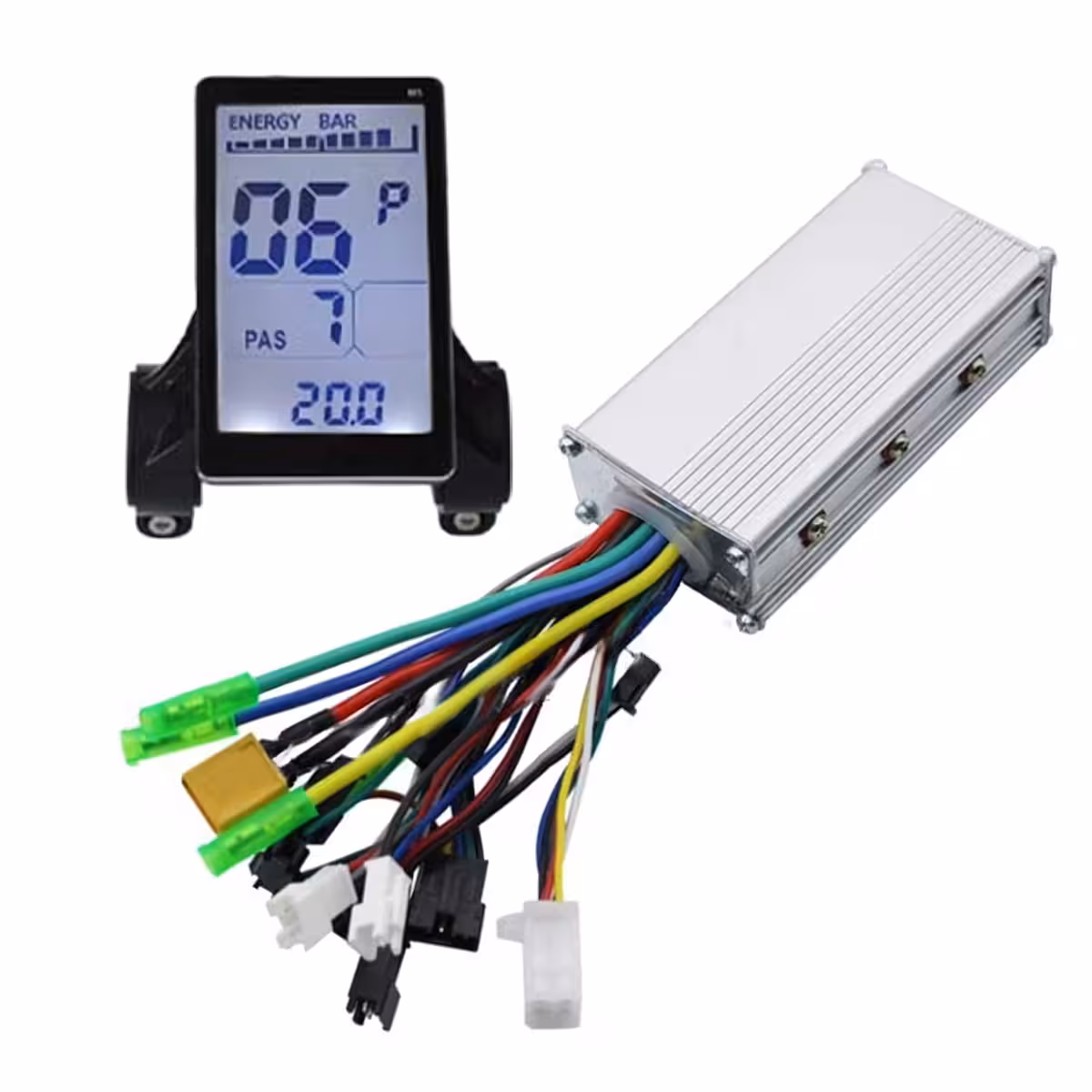

Detta ingår i paketet
- 1× Borstlös controller 500W–1000W, 20A, Sine Wave
- 1× M5 LCD-display

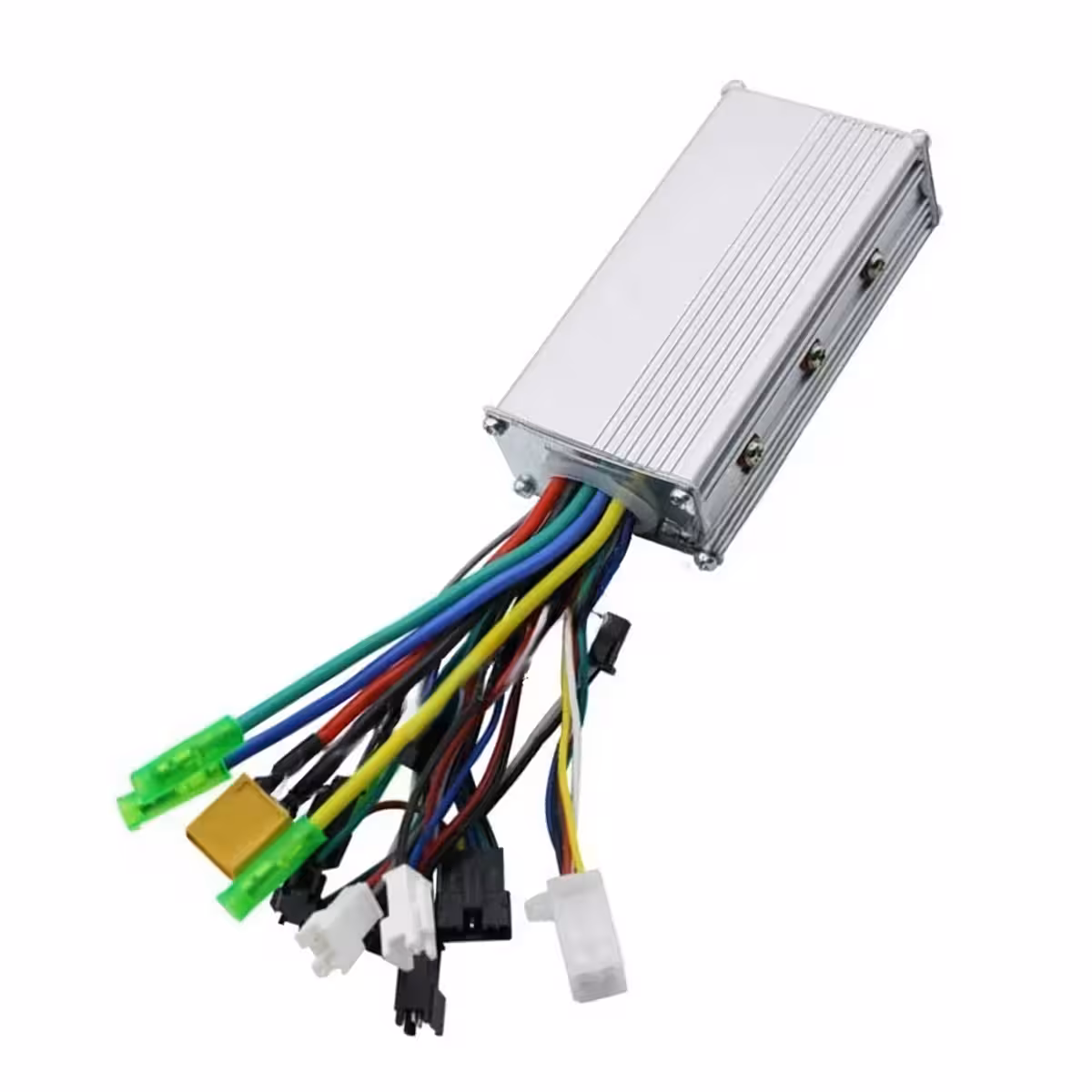

- Anslutningskablar
Vanliga frågor
Fungerar detta med min 48V 750W-motor?
Ja, absolut. Kitet stöder 24V, 36V och 48V samt borstlösa motorer mellan 500W och 1000W. Se bara till att din motor är av borstlös typ med Hall-sensorer.
Måste jag veta om motorn har 60° eller 120° fasvinkel?
Nej, det behövs inte. Controllern identifierar automatiskt fasvinkeln vid uppstart.
Kan jag begränsa topphastigheten via displayen?
Ja, i M5-displayens meny kan du ställa in en anpassad hastighetsbegränsning, vilket är praktiskt om du vill hålla dig inom lokala regler för elfordon.
Krävs avancerad programmering för att installera?
Nej. Kitet är förinställt för att fungera direkt. Specifika inställningar som hjulstorlek och PAS-känslighet justeras enkelt via M5-displayens meny enligt den medföljande manualen.
