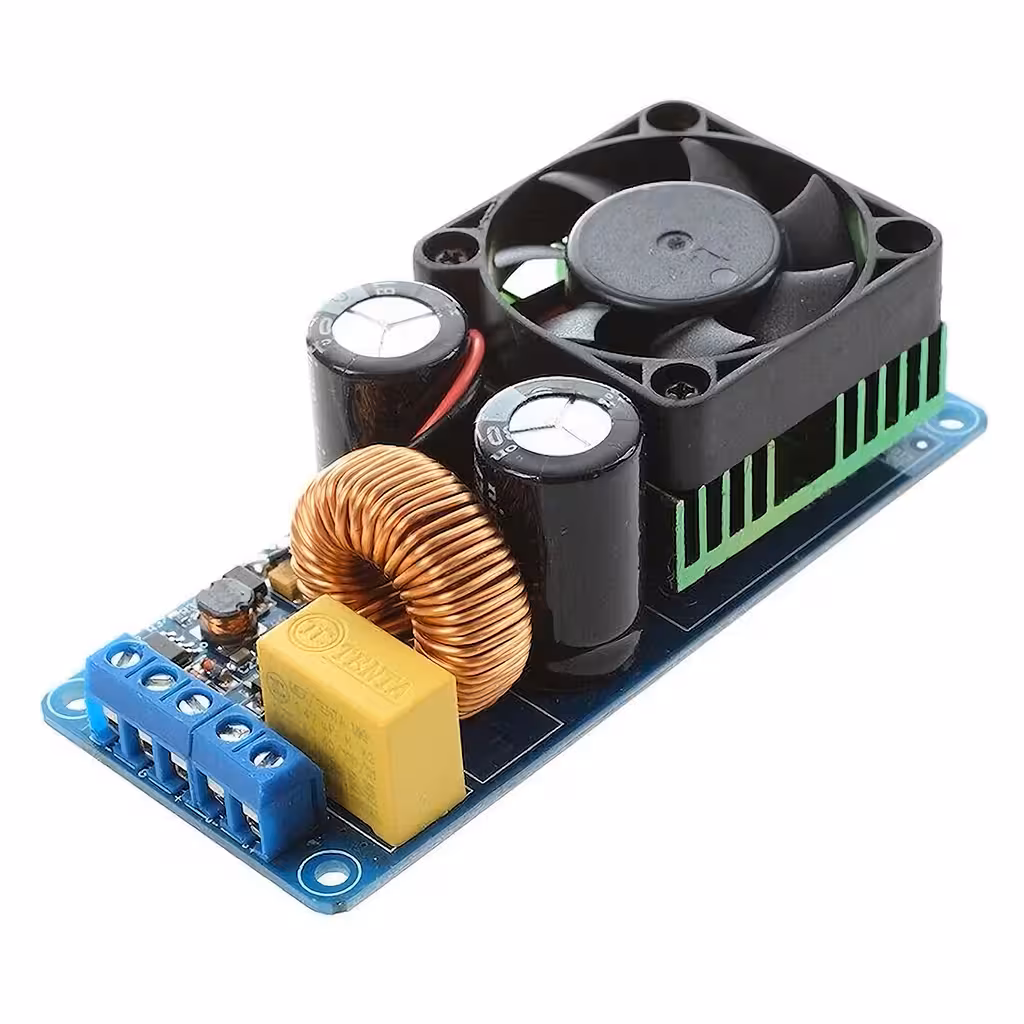

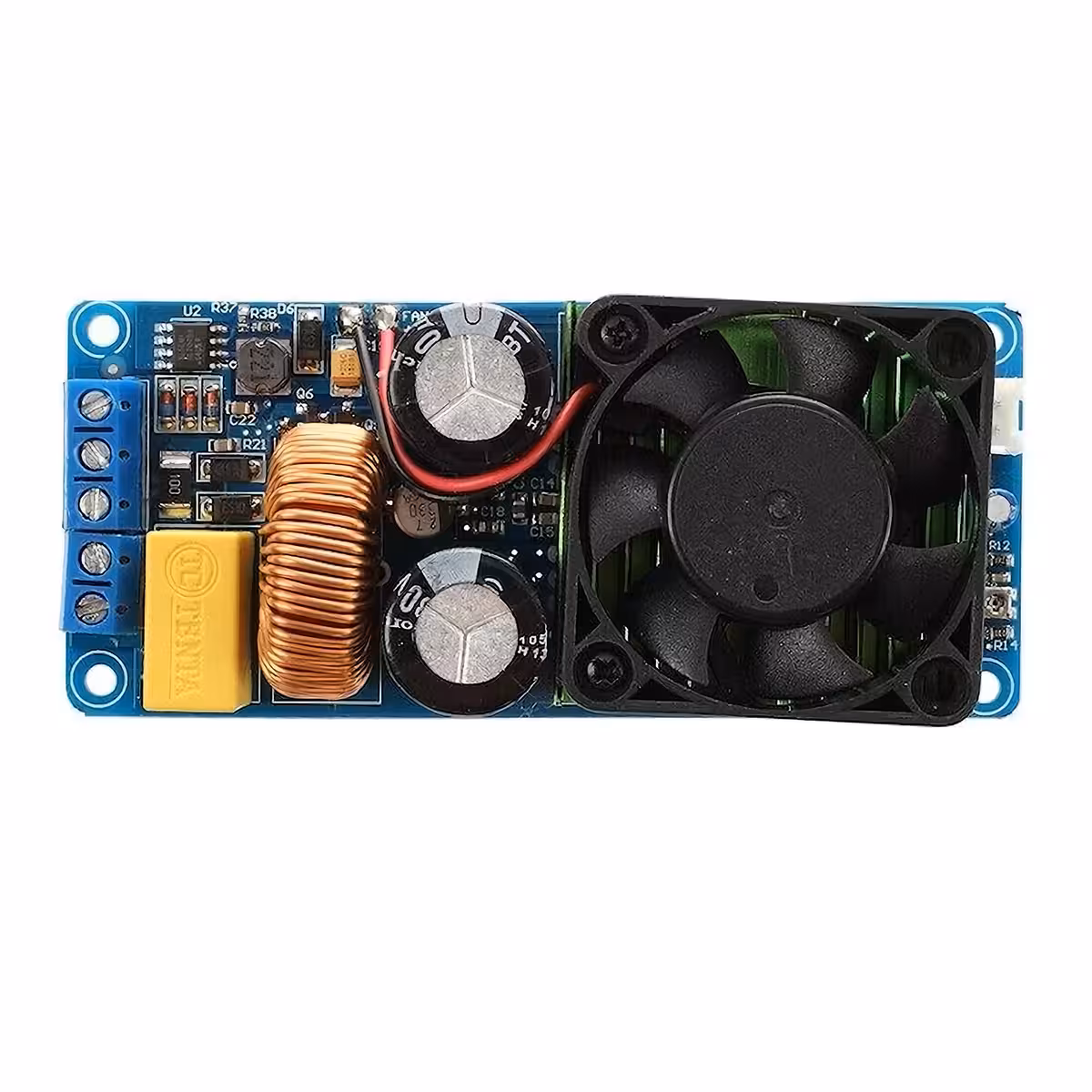

Mono Klass D-förstärkare IRS2092 – 380W RMS av äkta kraft
Bygger du en seriös subwoofer och vill ha prestanda som faktiskt levererar? Detta klass D-förstärkarkort baserat på IRS2092 levererar 380W RMS i 4 ohm med en distorsion på under 0.1%. Här får du verklig, mätbar effekt istället för glädjesiffror. Tack vare en verkningsgrad på över 90 % går minimalt med energi förlorad som värme.
Observera: Produkten levereras som ett kit – kretskort utan chassi. En symmetrisk strömförsörjning på ±58V–±70V DC ingår ej och måste köpas separat. Om din ljudkälla ger ifrån sig mindre än 1.5V RMS rekommenderas en förförstärkare i kedjan.
Varför välja denna modell? (Huvudfördelar):
- Verifierbar uteffekt — 380W RMS i 4 ohm och 280W RMS i 8 ohm, uppmätt vid THD under 0.1%.
- Hög effektivitet (≥90 %) — Till skillnad från klass AB-förstärkare som förlorar 40–50 % av energin i värme, håller sig kylflänsen svalare och mer effektiv.
- Låg distorsion (THD <0.1 %) — Ljudet återges rent och ofärgat, precis som det var tänkt från källan.
- Infineon IRS2092 — En beprövad full-bridge-drivkrets med hög status inom seriös DIY-ljudbyggnation.

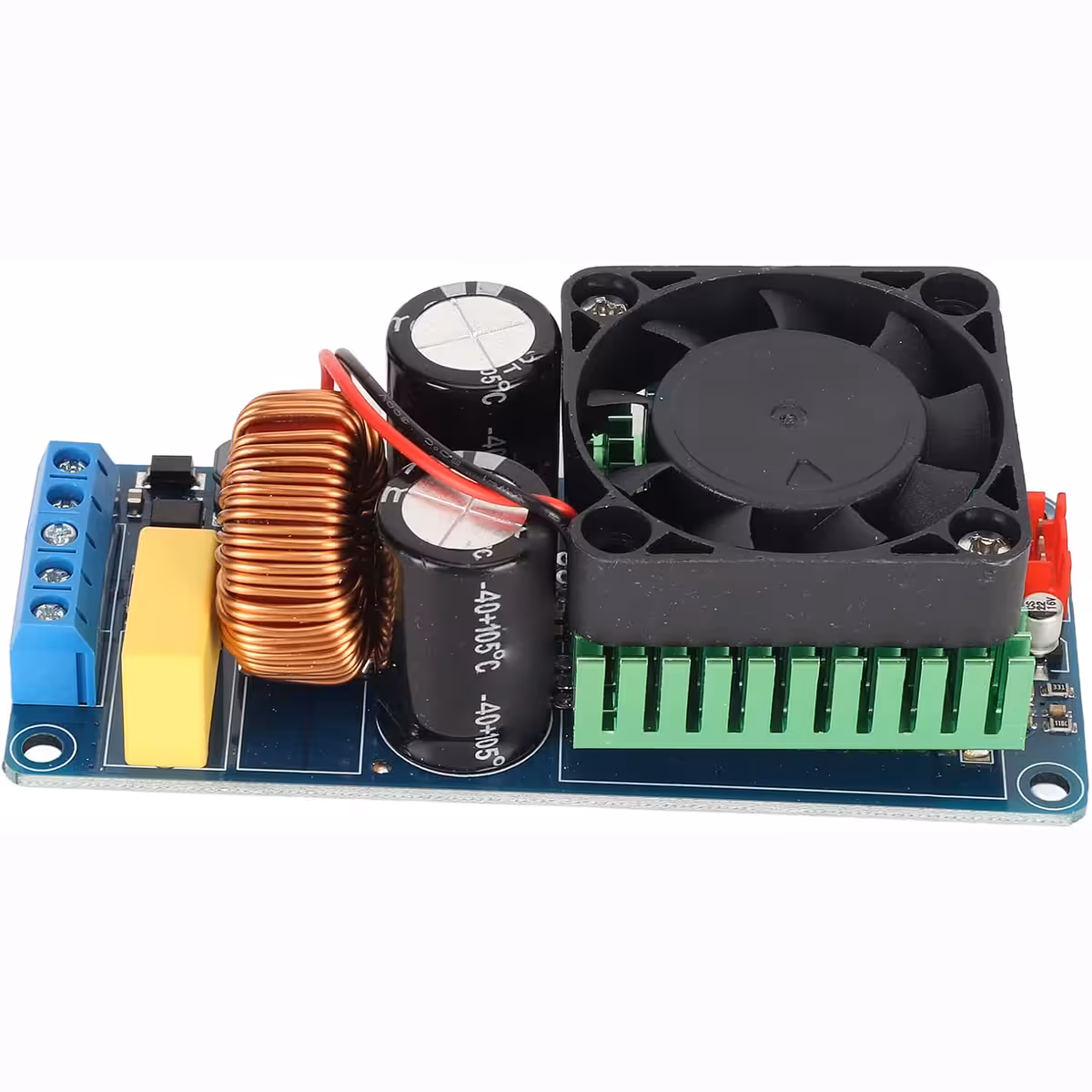

- Trippelt skyddssystem — Inbyggt skydd mot kortslutning, DC-offset och överhettning (vid 100°C), vilket skyddar din utrustning vid felkoppling.
- SNR på 90dB — Ger en tyst bakgrund utan störande brus vid låga volymer.
- Frekvensomfång 20Hz–20kHz — Täcker hela det hörbara spektrat, vilket gör att den även fungerar utmärkt som en fullrange-förstärkare.

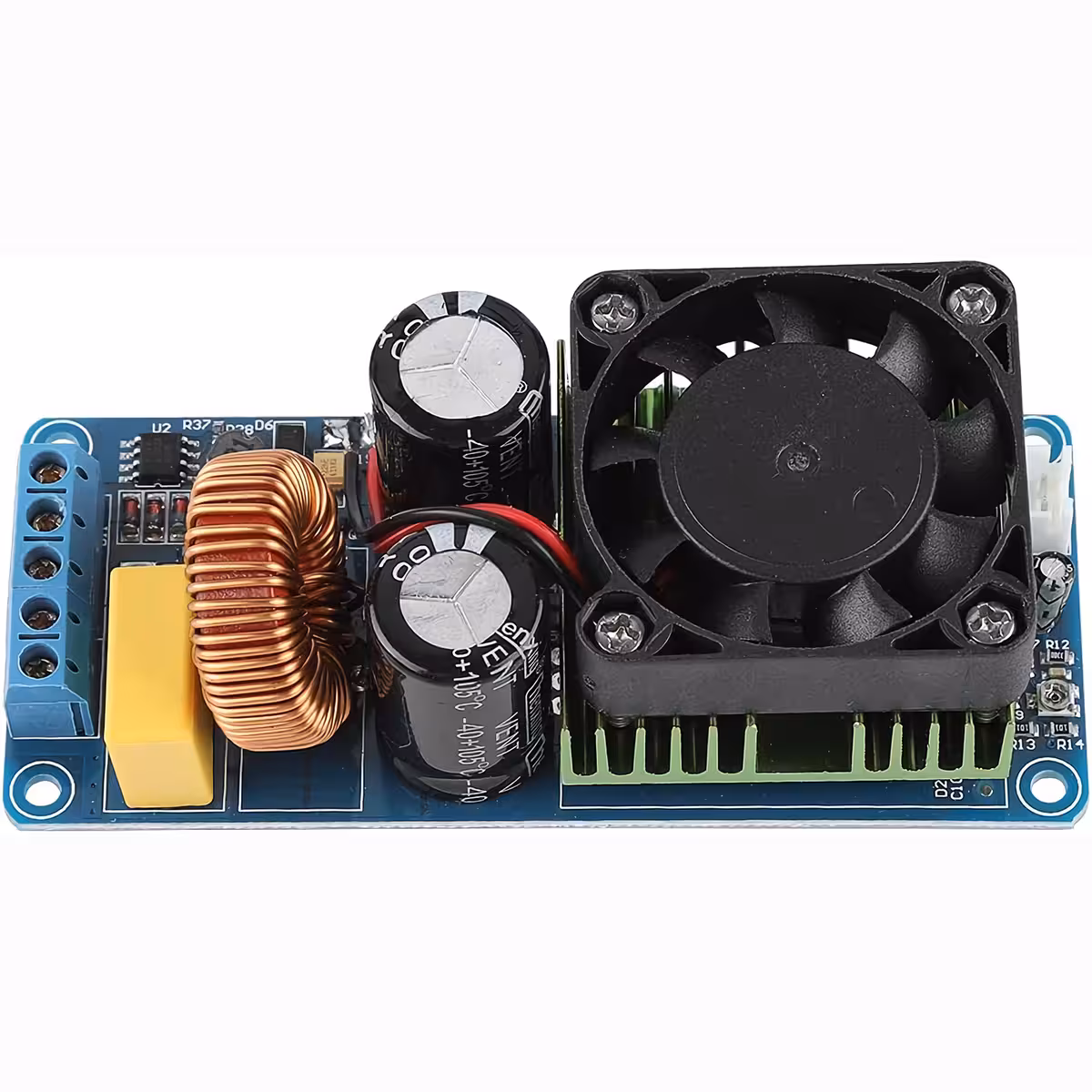

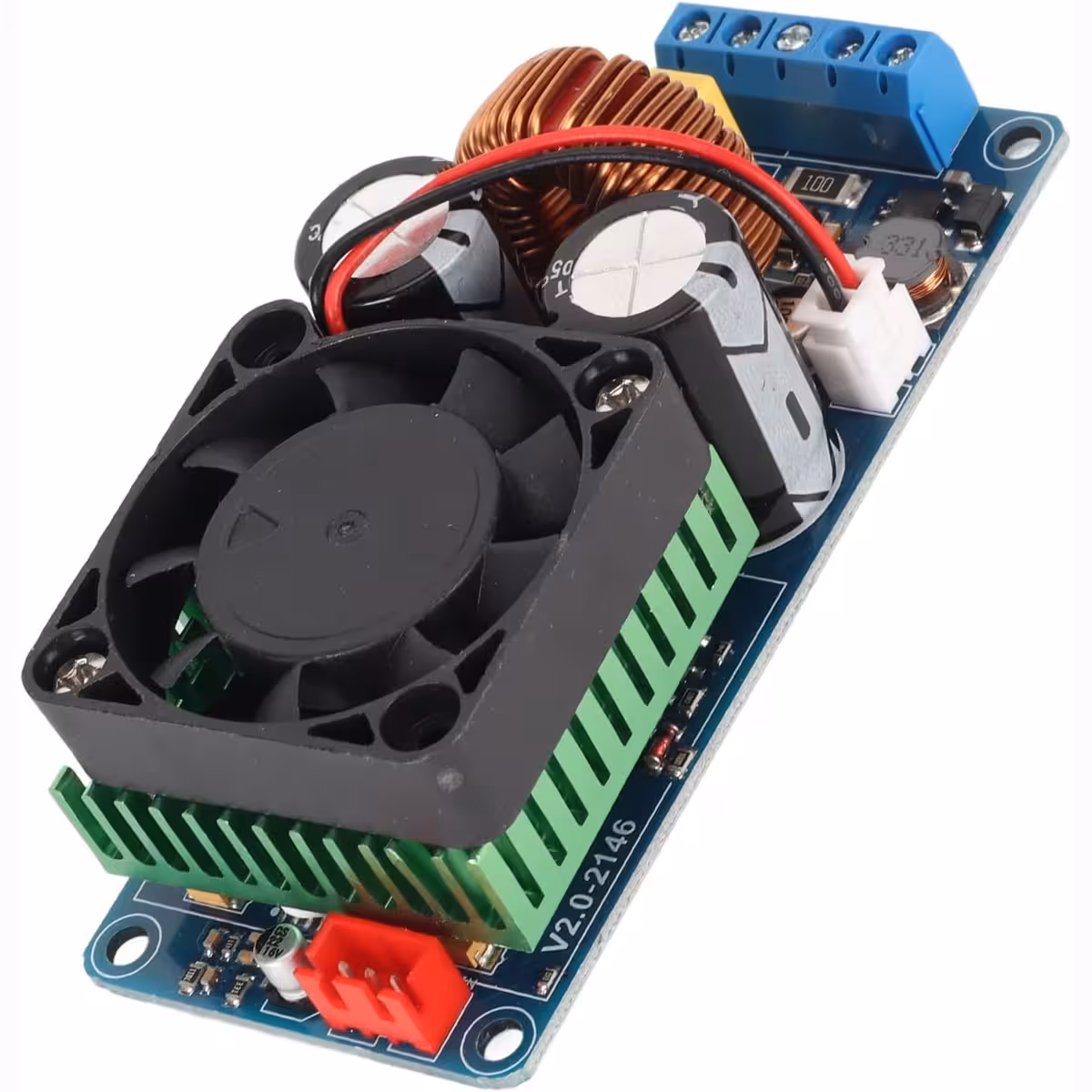

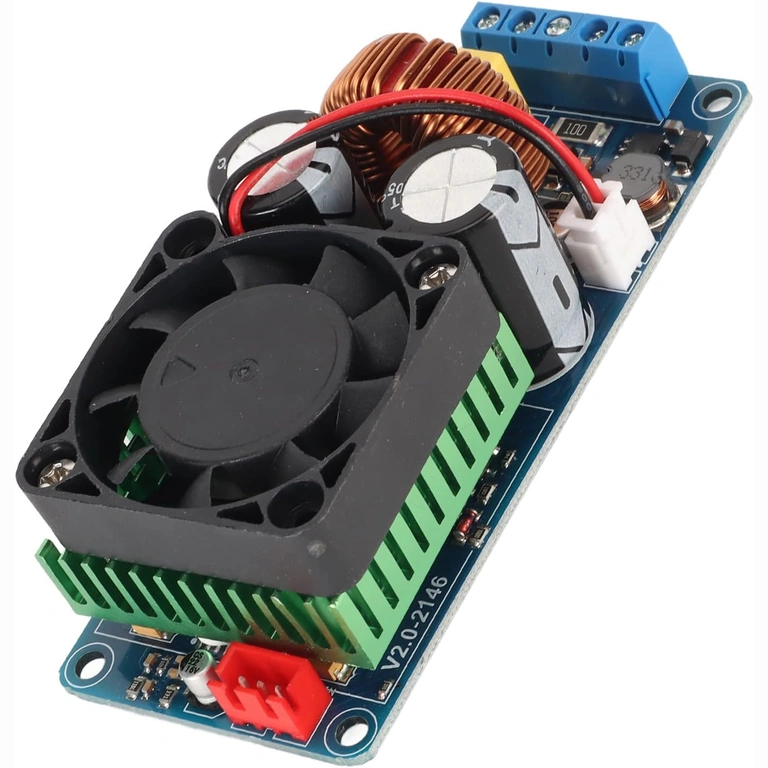

Detaljer och prestanda
Hjärtat i konstruktionen är IRS2092 från Infineon – en dedikerad drivkrets för full-bridge klass D-topologi. Den är högt ansedd bland DIY-entusiaster för sin exakta switchkontroll och linjära prestanda över hela frekvensbandet. Med en symmetrisk matningsspänning på ±65V DC och 4 ohms last når förstärkaren 500W i peak (THD 10 %) och 380W RMS under normal drift. Med en fast förstärkning på 36x och en ingångskänslighet på 1.5V RMS är den kompatibel med de flesta DAC:ar och mixers med standard linjenivå.
| Parameter | Värde / Detalj |
|---|---|
| Förstärkartyp | Mono, Klass D, Full-Bridge |
| Huvudkrets | IRS2092 (Infineon) |
| Matningsspänning | Symmetrisk DC ±58V – ±70V (rekommenderat ±65V) |
| Uteffekt (max) | 500W (4 ohm, ±65V, THD 10%) |
| RMS-effekt (THD <0.1%) | 380W @ 4 ohm / 280W @ 8 ohm |
| Verkningsgrad | ≥ 90% |
| Total harmonisk distorsion (THD) | < 0.1% |
| Signal-brusförhållande (SNR) | 90 dB |
| Frekvensomfång | 20 Hz – 20 kHz |
| Ingångskänslighet | 1.5V RMS |
| Förstärkningsfaktor | 36x |
| Kompatibel impedans | 4 – 8 ohm |
| Inbyggda skydd | Kortslutning, DC-bias, överhettning (>100°C) |
Användning och säkerhetsföreskrifter

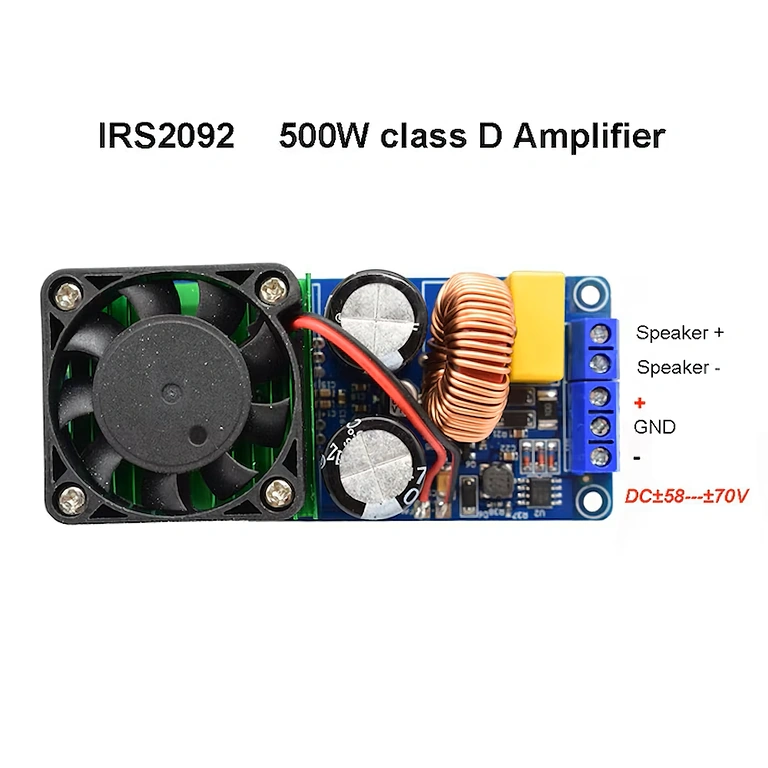

- Kontrollera polaritet och kablage noggrant innan du ansluter strömförsörjningen – felaktig polaritet kan skada kortet permanent.
- Använd uteslutande en symmetrisk strömförsörjning (±58V–±70V DC); överskrid aldrig ±70V.
- Anslut högtalare eller subwoofers med en impedans på 4–8 ohm. För subwoofer-applikationer är element mellan 10 och 18 tum idealiska.
- Om din ljudkälla ger under 1.5V RMS, bör en förförstärkare användas för att nå optimal ingångsnivå.

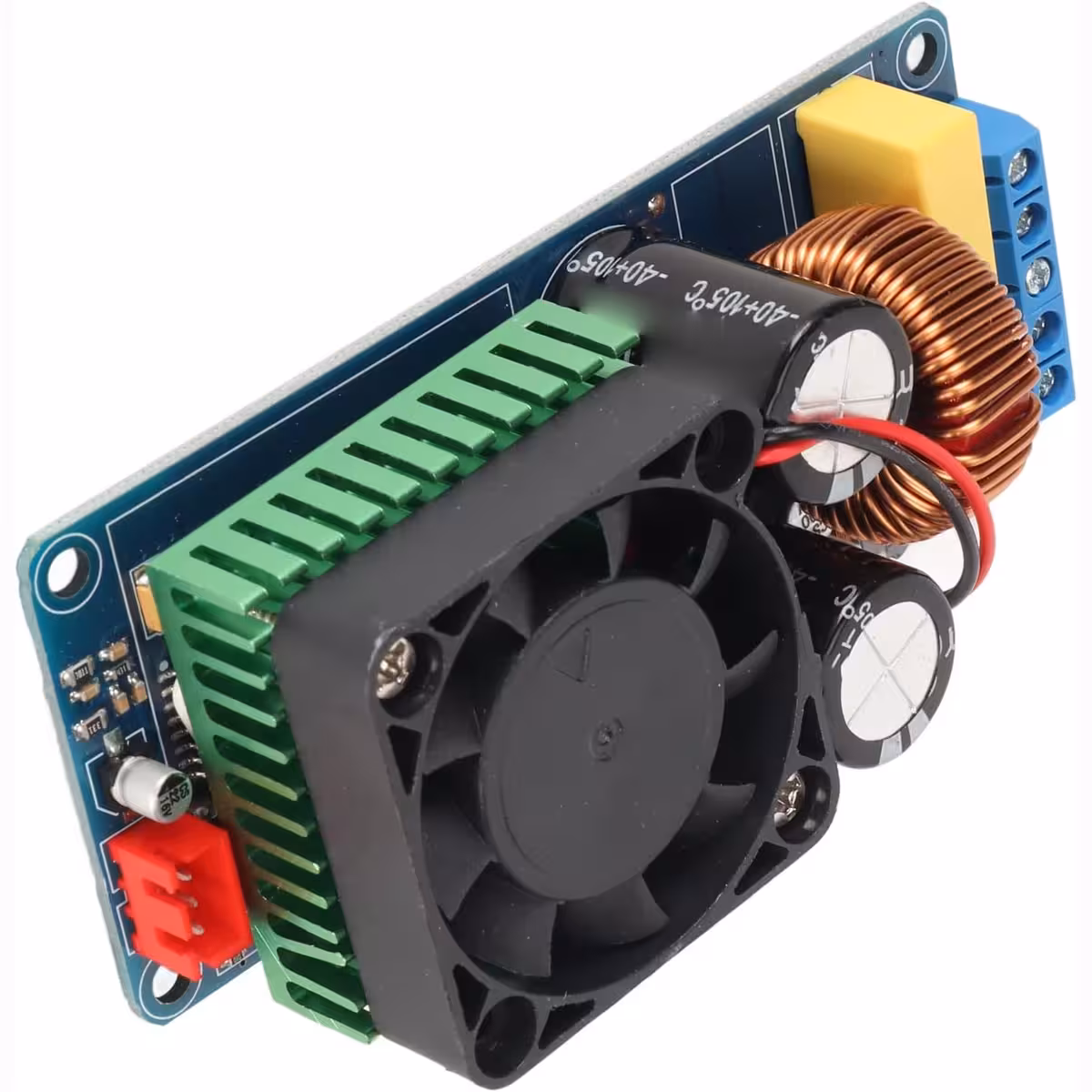

- Montera en kylfläns på effekttransistorerna innan första uppstart. Även om termiskt skydd finns, förlänger god kylning komponenternas livslängd avsevärt.
- Testa skyddsfunktionerna (kortslutning, DC) innan du ansluter dyrare högtalare.
Paketets innehåll

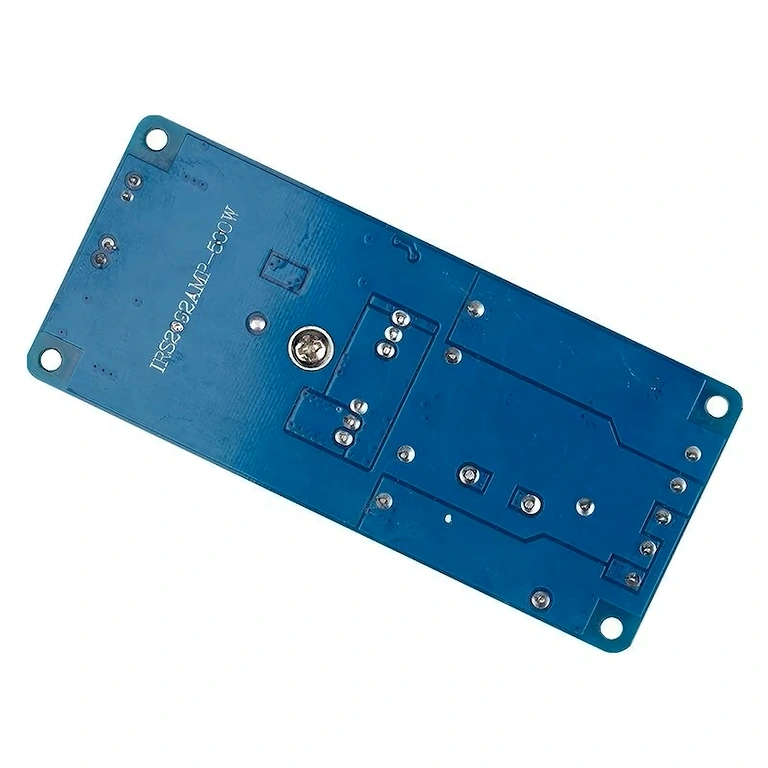

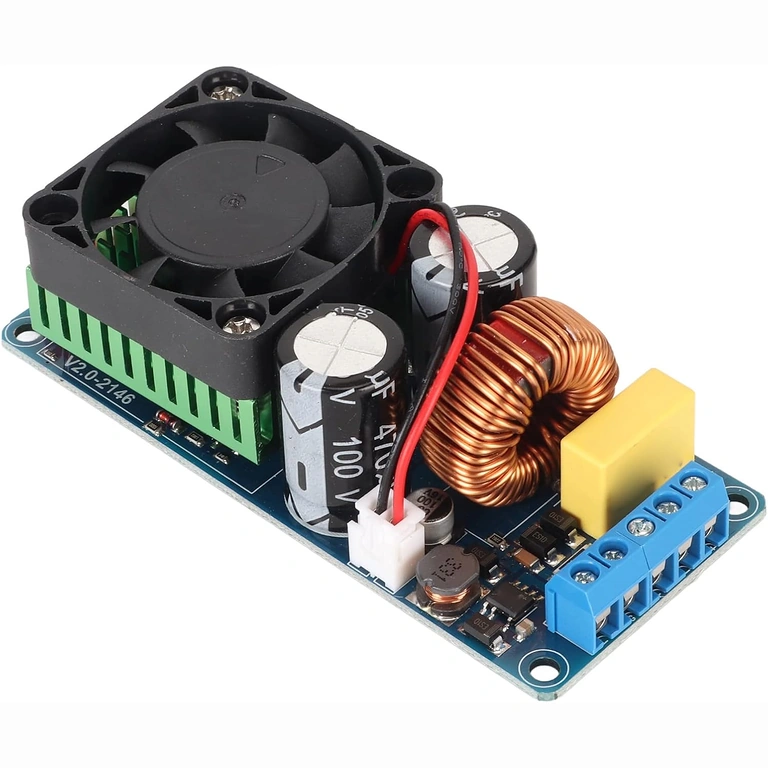

- 1 x Mono Klass D 500W IRS2092 förstärkarkort
Vanliga frågor
Vilken strömförsörjning krävs?
En symmetrisk strömförsörjning på ±58V–±70V DC krävs, där ±65V rekommenderas för bästa prestanda. Denna ingår ej och köps separat.
Kan den användas till vanliga högtalare (8 ohm)?
Ja, absolut. Vid 8 ohm levererar den 280W RMS med en THD under 0.1 %. Den fungerar utmärkt som en fullrange-förstärkare.
Måste jag ha en kylfläns?
Ja. Kortet levereras utan kylfläns, och det termiska skyddet vid 100°C är endast en säkerhetsåtgärd. Du måste montera en kylfläns anpassad för effekten du avser att använda.
Kan jag ansluta en DAC eller ett ljudkort direkt?
Ja, förutsatt att utsignalen är minst 1.5V RMS. De flesta stationära DAC:ar ger 2V RMS och är därmed fullt kompatibla. Vid svagare källor krävs en förförstärkare.
Vad händer vid kortslutning på utgången?
Det inbyggda kortslutningsskyddet kopplar automatiskt bort utgången. Kortet klarar enstaka incidenter, men skyddet är inte avsett för kontinuerlig belastning eller upprepade tester.
