Digital DC Volt- och Amperemätare 0–100V / 0–100A – Komplett övervakning med shunt
Vill du ha full kontroll på din likströmskrets utan att behöva gissa? Denna digitala volt- och amperemätare visar spänning och strömstyrka i realtid med hög precision, upp till 100V och 100A. Shunt ingår i paketet, liksom nödvändiga kablar – det är bara att koppla in och börja mäta.
Observera: Shunt på 100A krävs för strömmar över 10A och medföljer i leveransen. Modulen kräver separat strömförsörjning på 4,5–30V DC, oberoende av kretsen som mäts.
Varför välja denna modell? (Fördelar):
- Dubbel LED-display — Tydliga röda siffror för spänning och blå för ström; lättavläst även i direkt ljus.
- Shunt på 100A ingår — Allt du behöver för mätning upp till 100A finns med i förpackningen.
- Hög upplösning — 0,01V / 0,01A precision ger dig exakta värden istället för grova uppskattningar.
- Snabb uppdatering — Värdena uppdateras var 500:e millisekund för pålitlig monitorering.
- Låg egenförbrukning — Drar under 20mA, vilket gör den lämplig även för batteridrivna system.
- Kompakt format — Måtten 48×29×21 mm gör den enkel att montera i kontrollpaneler eller kopplingsdosor.
- Brett temperaturområde — Fungerar stabilt mellan –10°C och +65°C, perfekt för fordon och solcellsanläggningar.
Detaljer och prestanda
Modulen drivs av en precisionsmikrokontroller som uppdaterar mätvärdena två gånger per sekund. Spänningsupplösningen anpassas automatiskt: 0,01V för värden under 10V och 0,1V för högre spänningar. Tack vare den oberoende strömförsörjningen (4,5–30V DC) kan du enkelt övervaka kretsar upp till 100V genom att driva själva displayen via en separat 12V-källa.
| Parameter | Specifikation |
|---|---|
| Matningsspänning (modul) | DC 4,5 – 30V |
| Mätområde spänning | DC 0 – 100V |
| Upplösning spänning | 0,1V (>10V) / 0,01V (<10V) |
| Mätområde ström | 0 – 100A (via shunt) |
| Upplösning ström | minst 0,01A |
| Egenförbrukning | < 20mA |
| Uppdateringsfrekvens | 500ms |
| Driftstemperatur | –10°C ~ +65°C |
| Dimensioner | 48 × 29 × 21mm |
| Displayfärg spänning | Röd |
| Displayfärg ström | Blå |
| Mättyp | DC (Likström) |

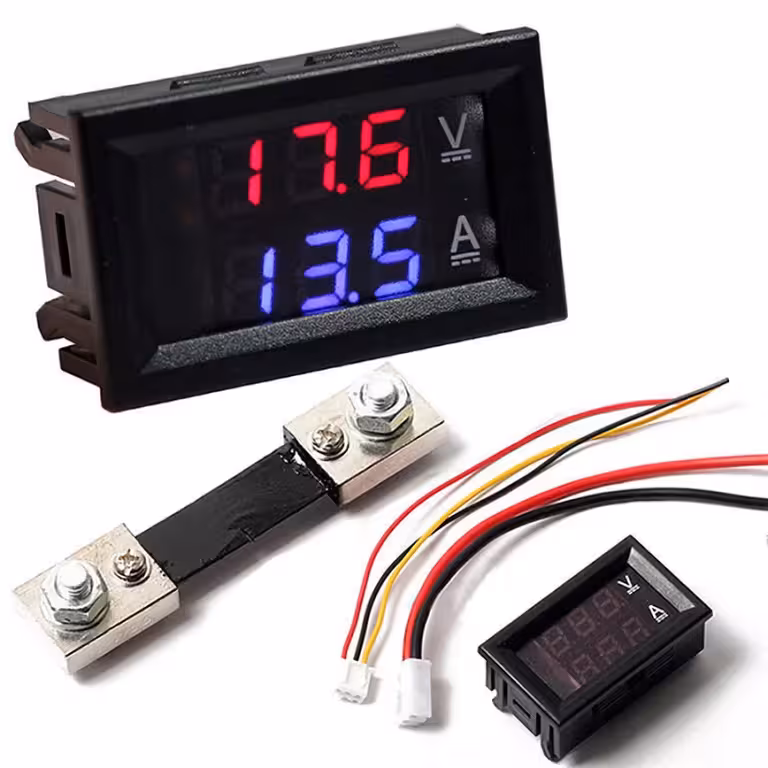

Detta ingår i paketet
- 1 × Digital volt- och amperemätare (röd/blå LED)
- 1 × 100A shunt (inklusive anslutningskablar)
- 1 × Set med anslutningskablar
Vanliga frågor
Kan den användas för solcellssystem eller off-grid?
Ja, den fungerar utmärkt för alla DC-system mellan 0–100V och 0–100A, såsom solcellsanläggningar, batteribanker och laddningsregulatorer. Kom ihåg att ge modulen separat strömförsörjning (4,5–30V DC).
Måste jag köpa till en shunt separat?
Nej, en 100A-shunt med tillhörande kablage ingår i paketet.
Hur strömförsörjer jag modulen om kretsen överstiger 30V?
Du använder en separat strömkälla eller en DC-DC step-down-omvandlare som levererar mellan 4,5V och 30V. Mätningen av huvudkretsen fungerar upp till 100V oavsett hur displayen strömförsörjs.
Vilka mått krävs för panelmontering?
Modulens yttermått är 48 × 29 × 21 mm. Vi rekommenderar ett monteringshål på cirka 45 × 26 mm för en snygg passform. Kontrollera alltid måtten innan du skär i panelen.
Fungerar den för växelström (AC)?
Nej, denna enhet är endast avsedd för likström (DC). Anslut den inte till växelströmskretsar.
